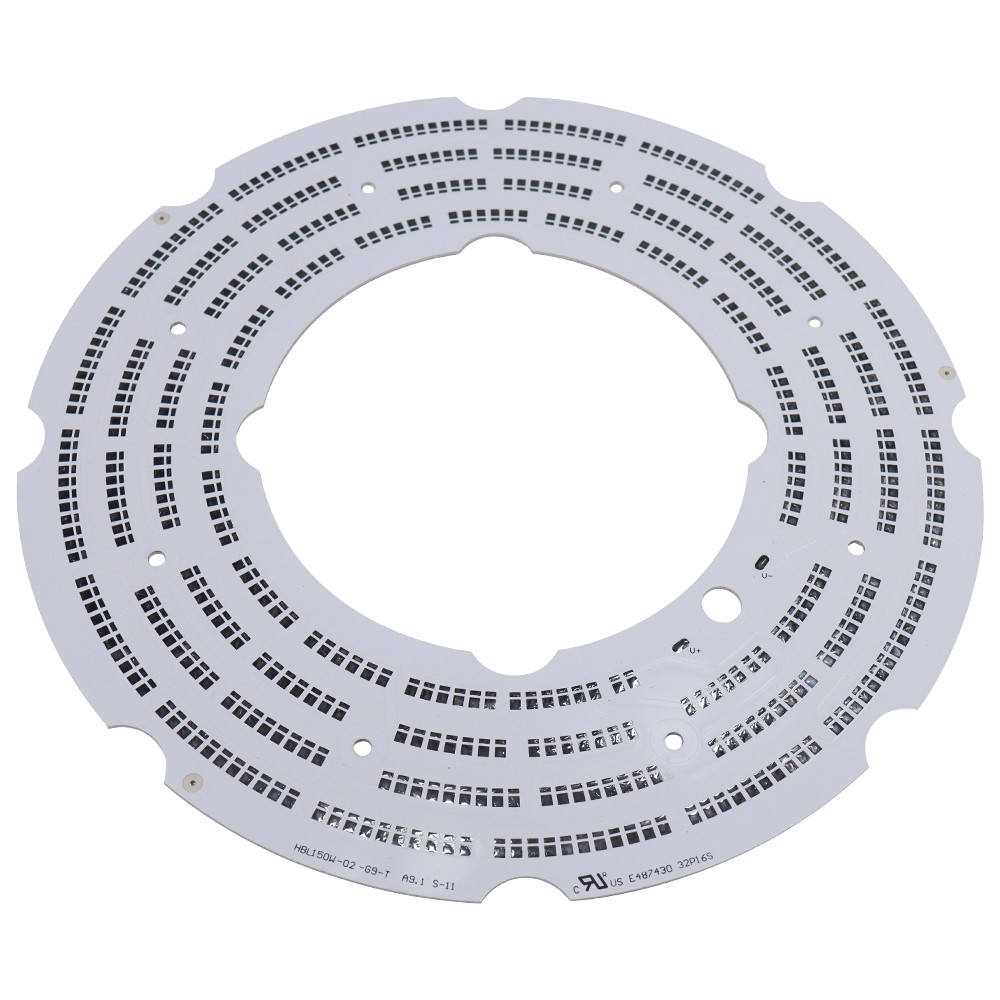

Özel ROHS led mcpcb Alüminyum Çekirdek PCB Panoları led şerit
Malzeme Türü | alüminyum |
PCB Kartı Kalınlığı | 0,2 mm |
PCB Kurulu Katmanı | çift taraflı |
PCB Lehim Maskesi Rengi | LPI beyaz |
PCB Serigrafi Rengi | siyah |
PCB Yüzey İşlemi | OSP |
Test metodu | uçan sonda/test teçhizatı/test fikstürü |
Üretim Gerekli Dosyalar | gerber dosyaları ve Bom listesi/Firmware |
FPC Adedi | 1 BİLGİSAYAR |
Minimum Hat Alanı | 0.1mm |
Minimum Çizgi Genişliği | 0.1mm |
NS Alüminyum PCBAlüminyum kaplı, alüminyum taban, Metal kaplı baskılı devre kartı (MCPCB), Yalıtımlı Metal Yüzey (IMS veya IMPCB) vb. birçok isim ile bilinir. Alüminyum PCB'ler en yaygın tiptir ve taban malzemesi alüminyum çekirdekten oluşur.Şimdi soru, alüminyum PCB'lerin nasıl yapıldığıdır?Cevap, metal taban ile bakır folyo arasına termal olarak iletken ve elektriksel olarak yalıtkan ince bir dielektrik tabakasının yerleştirilmesidir.Bakır folyo devre deseni üzerine kazınır ve metal, ısıyı bir dielektrik aracılığıyla devreden uzaklaştırır.
Alüminyum PCB'ler standarttan daha fazla ısı yayılımına sahiptir FR-4yapı.Dielektrik malzemeyüzde 5 ila 10daha termal olarak iletkendir ve epoksi camdan onda biri kalınlığa sahiptir.NStermal transfer katıdan daha hızlıdır baskılı devre kartı.Alüminyum destekli PCB'ler çoğunlukla yüksek güç ve dar toleranslı uygulamalarda kullanılır.Alüminyum bazlı PCB'nin birçok avantajı vardır.Alüminyum kolayca temin edilebilir ve bir işlem kolaydır.Hammadde ucuz olduğu için genel üretim maliyeti azalır.Küresel ısınmadan muzdarip olduğumuz için alüminyum toksik değildir ve aynı zamanda geri dönüştürülebilir.Alüminyum ile üretimi kolaydır ve enerji tasarrufu sağlar.İçinalüminyum PCB üreticisitoplam maliyet azalır ve dolayısıyla kar artar.NSYüksek sıcaklık Bir devrede, bileşenlerin zarar görmesine neden olabilir, bu nedenle sürekli çıktı için maksimum dağıtım gerekliydi.
Alüminyum, devre kartı bileşenlerinin hasar görmesini önlemek için ısıyı daha hızlı dağıtır.NSalüminyum PCB'lerseramik ve fiberglas tabana göre yüksek dayanıklılığa sahiptir.Alüminyum, üretim, taşıma ve günlük kullanım sırasında PCB'ye ekstra güç sağlar.Alüminyum maksimum dayanıklılık sağlar, ancakhafif metal.Alüminyum PCB'ler yüksek akım devrelerinde yaygın olarak kullanılmaktadır.Güç kaynakları, motor kontrolörleri ve otomotiv uygulamalarında da kullanılır.
NS alüminyum destekli PCB'leresas olarak LED'ler gibi yüksek termal ısı dağılımı uygulamalarında kullanılır.NSalüminyum destekli LED'lertrafik ışıklarında, genel aydınlatmalarda ve otomotiv ışıklarında kullanılır.Alüminyum LED'ler, sıcaklık kontrolleri ile daha yüksek akımların geçmesine izin verir.LED'lerdeki düşük sıcaklık, ömrünü uzatır.NSalüminyum PCB'lerses cihazları, iletişim elektronik cihazları, CPU kartı, disket sürücü gibi bilgisayar parçaları ve güç kaynakları gibi ürünlerde kullanılmaktadır.İnverter, katı hal röleleri ve doğrultucu köprüler gibi güç modüllerinde de kullanılır.
SSS:
S1.PCB PCBA üretimi için hangi dosya formatlarını kabul ediyorsunuz?
A. Gerber dosyası: CAM350 RS274X
PCB dosyası: Protel 99SE, P-CAD 2001 PCB
Malzeme Listesi: Excel (PDF,word,txt)
Dosyayı seç ve yerleştir
S2. MOQ sınırlı var mı?
C: Herhangi bir MOQ sınırlamamız yok, kabul ettiğimiz minimum sipariş 2 adettir.
S3:Sizden PCB prototiplerini alabilir miyim?
A: Çok güçlü bir ön uç sistemimiz var ve her gün birkaç prototipi işleme kapasitesine sahibiz.
