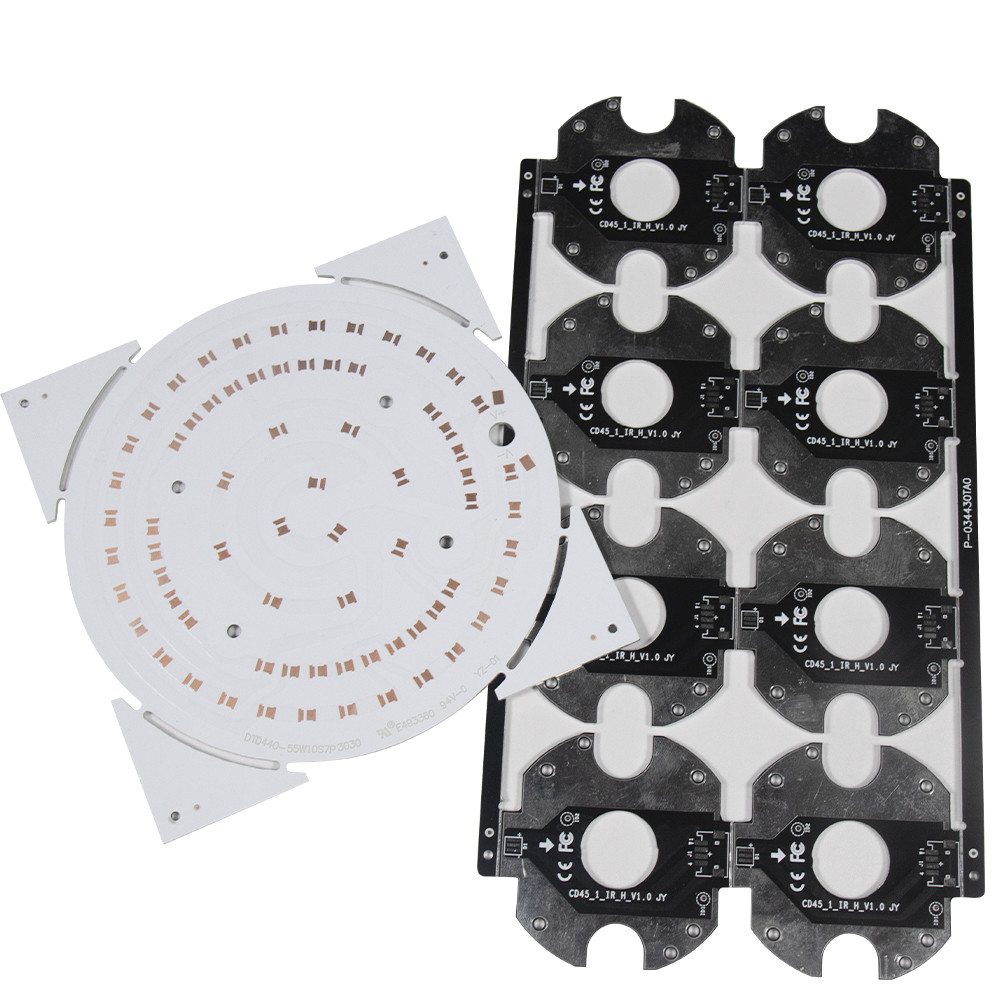

Alüminyum Kalınlık 1.6mm SMD LED Devre Kartı Yuvarlak Tek Taraflı
Alüminyum Tek Taraflı Yuvarlak LED PCB SMD LED PCB Devre Kartı
|
Malzeme Türü |
alüminyum |
|
PCB Kartı Kalınlığı |
1,6 mm |
|
PCB Kurulu Katmanı |
tek taraflı |
|
PCB Lehim Maskesi Rengi |
LPI beyaz |
|
PCB Serigrafi Rengi |
siyah |
|
PCB Yüzey İşlemi |
OSP |
|
Test metodu |
uçan sonda/test teçhizatı/test fikstürü |
|
Üretim Gerekli Dosyalar |
gerber dosyaları ve Bom listesi/Firmware |
|
anahtar kelimeler |
PCB tasarımı |
|
Min.Satır aralığı |
0.1mm |
|
Minimum Çizgi Genişliği |
0.1mm |
Alüminyum PCB performansı:
1. Isı dağılımı
Normal FR4 PCB'lerle karşılaştırıldığında, alüminyum PCB'ler ısı dağılımında daha iyi ve daha hızlı performans gösterir.Örnek olarak aynı kalınlıktaki FR4 PCB ve alüminyum PCB'yi alın.FR4 PCB'ler 20°C/W ile 22°C/W arasında, alüminyum PCB'ler ise 1°C/W ile 2°C/W arasında termal dirence sahiptir ve bu özelliği bir kez daha kanıtlamaktadır.
2. Termal genleşme
Termal genleşme ve büzülme, maddelerin ortak özellikleridir ancak farklı katsayılara sahiptir.Alüminyum PCB'lerin ısı dağılımındaki mükemmellik nedeniyle, tüm ekipmanın ve elektronik cihazların dayanıklılığını ve güvenilirliğini artırmak için kart yüzeyindeki termal genleşme ve büzülme sorunları önemli ölçüde azaltılacaktır.Bu tür avantajlar, yüzey montaj teknolojisinin (SMT) termal genleşme ve büzülme sorunları için özellikle uygun olabilir.
3. Boyutsal kararlılık
Alüminyum PCB'ler önemli ölçüde kararlı boyutlara sahiptir.Boyutları sadece 30 ℃ ila 140 ℃ ve hatta 150 ℃ arasında ısıtıldıklarında yaklaşık %2,5 ila %3,0 değişecektir.
4. Diğer performans
a.Güç cihazı SMT'sine uygulanabilirlik.
B.Devre tasarımının etkin termal genleşmesi.
C.Çalışma sıcaklığını düşürmeye, ürün güç yoğunluğunu ve güvenilirliğini artırmaya ve ürünlerin raf ömrünü uzatmaya yardımcı olur.
NS.Ürün boyutunu, donanım ve montaj maliyetlerini düşürmeye yardımcı olur.
e.Daha iyi yalıtım performansı ve mekanik dayanıklılık ile kırılgan seramik alt tabakaların kolay değiştirilmesi.
SSS:
S1.PCB PCBA üretimi için hangi dosya formatlarını kabul ediyorsunuz?
A. Gerber dosyası: CAM350 RS274X
PCB dosyası: Protel 99SE, P-CAD 2001 PCB
Malzeme Listesi: Excel (PDF,word,txt)
Dosyayı seç ve yerleştir
S2.MOQ sınırlı var mı?
C: Herhangi bir MOQ sınırlamamız yok, kabul ettiğimiz minimum sipariş 2 adettir.
S3: Ulaşım ve teslimat tarihi ne olacak?
C: Normalde, numuneleri ve küçük hacimli siparişleri teslim etmek için uluslararası ekspres (Fedex, DHL, TNT gibi) kullanırız.Büyük toplu sipariş için deniz yoluyla nakliye ayarlayabiliriz.
