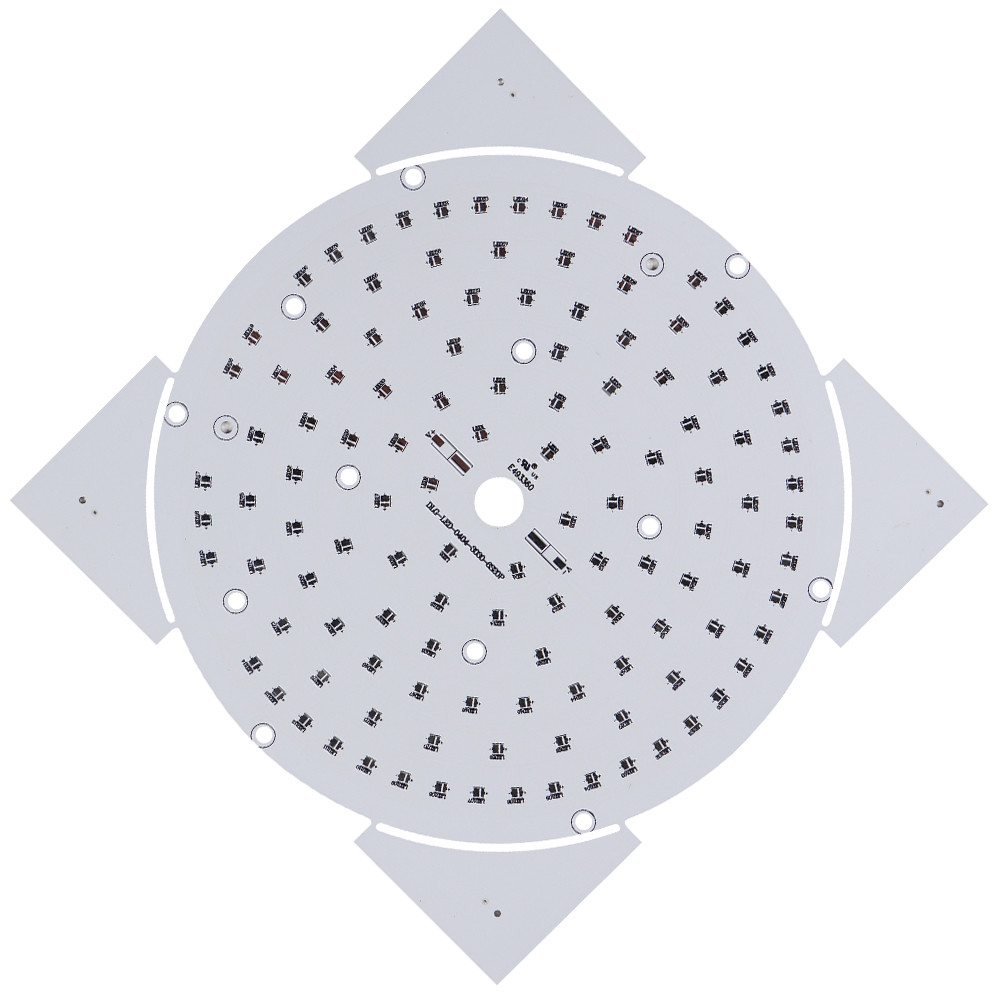

LED Aydınlatma için Termal Genişleme OSP 3mil Yuvarlak LED PCB Kartı
LED aydınlatma için PCB Alüminyum mcpcb led baskılı devre kartını özelleştirin
Alüminyum PCB Performansı:
1. Termal Yayılım
FR4, CEM3 gibi yaygın PCB substratları, zayıf termal iletkenlerdir.Elektronik ekipmanların ısısı zamanında dağıtılamazsa, elektronik bileşenlerin yüksek sıcaklıkta arızalanmasına neden olacaktır.Alüminyum yüzeyler bu termal dağılım problemini çözebilir.
2. Termal Genleşme
Alüminyum substrat PCB, termal dağılım problemini etkili bir şekilde çözebilir, böylece farklı maddelerle baskılı devre kartlarındaki bileşenlerin termal genleşme ve büzülme problemi hafifletilebilir, bu da tüm makine ve elektronik ekipmanların dayanıklılığını ve güvenilirliğini artırır.Özellikle alüminyum alt tabaka, SMT (yüzeye montaj teknolojisi) termal genleşme ve büzülme problemlerini çözebilir.
3. Boyutsal Kararlılık
Alüminyum alt tabaka baskılı devre kartı, baskılı devre kartının yalıtım malzemesinden görünüşte daha yüksek stabiliteye sahiptir.30°C'den 140~150°C'ye ısıtıldığında, alüminyum substratın boyutsal değişimi sadece %2.5 ~ 3.0'dır.
4. Diğer Performans
Alüminyum alt tabaka baskılı devre kartının koruyucu etkisi vardır ve alternatif kırılgan seramik alt tabaka olabilir.Alüminyum alt tabaka ayrıca ısı direncini ve fiziksel özellikleri iyileştirmeye ve üretim maliyetlerini ve işçiliği azaltmaya yardımcı olur.
|
NUMARA |
Kalem |
Zanaat Yeteneği |
|
1 |
Yüzey |
HASL, Daldırma Altın, Flaş Altın, Altın Kaplama, OSP, Daldırma Kalay vb. |
|
2 |
Minimum Çizgi Genişliği |
3mil |
|
3 |
Minimum Hat alanı |
3mil |
|
4 |
Minimum delik çapı |
0.10 mm |
|
5 |
Delme deliğinin maksimum oranı ve tahta kalınlığı |
1:12.5 |
|
6 |
Bitiş tahtasının maksimum boyutu |
23 inç * 35 inç |
|
7 |
Rang of bitiş baord'un Kalınlığı |
0.21-7.0mm |
|
8 |
Lehim maskesinin minimum kalınlığı |
10um |
|
9 |
Kimliklerin minimum çizgi genişliği |
4milyon |
|
10 |
Minimum Kimlik Yüksekliği |
25mil |
|
11 |
Serigraf rengi |
Beyaz, Sarı, Siyah |
|
12 |
E-Test |
%100 E-Test; Yüksek Gerilim Testi |
|
13 |
Çok katmanlı alüminyum led PCB kartı için malzeme |
Yüksek Tg Malzeme; Yüksek Frekans (ROGERS, TEFLON, TACONIC ,ARLON) ;Halojensiz Malzeme |
SSS:
S1: Tedarik kapasiteniz nasıl?
C: PCB kartı için Gerber dosyasının dosyalarını hazırlamanız gerekir, RS274X, ODB++, DXF, PCB, PCBDOC vb formatları içermelidir. Malzeme Listesi listesi (bileşen listesi), Seç ve Yerleştir dosyası (txt formatı), gerçek örnek resim veya 3D PDF sürüm dosyası vb.
S2: Nakliye ücretine ne dersiniz?
C: Nakliye ücreti, malların varış yeri, ağırlığı ve ambalaj boyutuna göre belirlenir.Size nakliye ücretini teklif etmemiz gerekiyorsa lütfen bize bildirin.
S3: Kalitenizi kontrol etmek için nasıl numune alabilirim?
C: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.
