OEM ODM SMD 5630 LED MCPCB Elektronik Max Panel 1550mm * 800mm

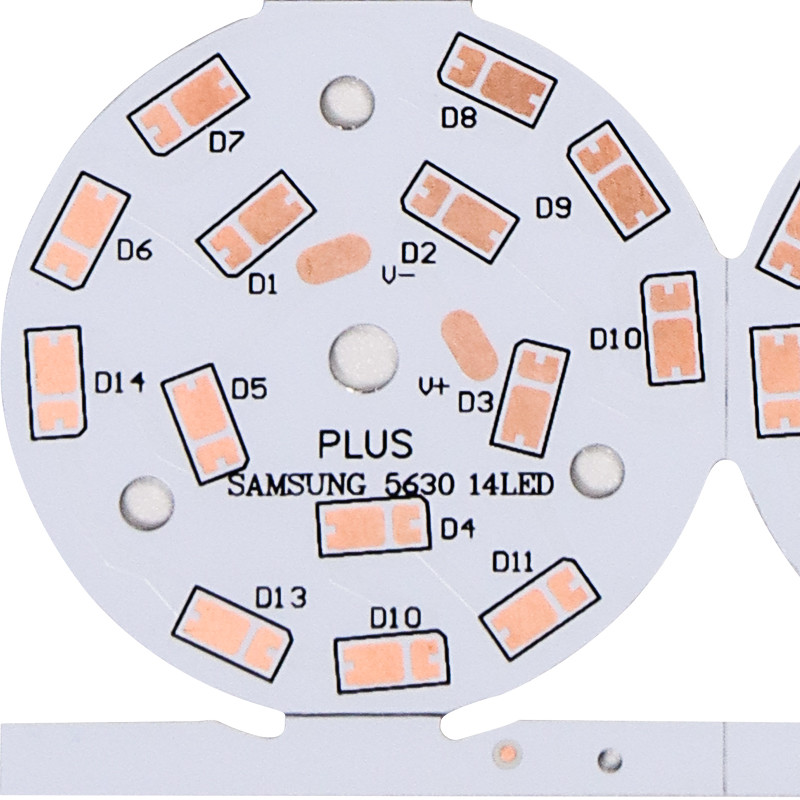

Elektronik LED PCB Alüminyum PCB Devre Kartı LED SMD 5630 PCBA LED PCB

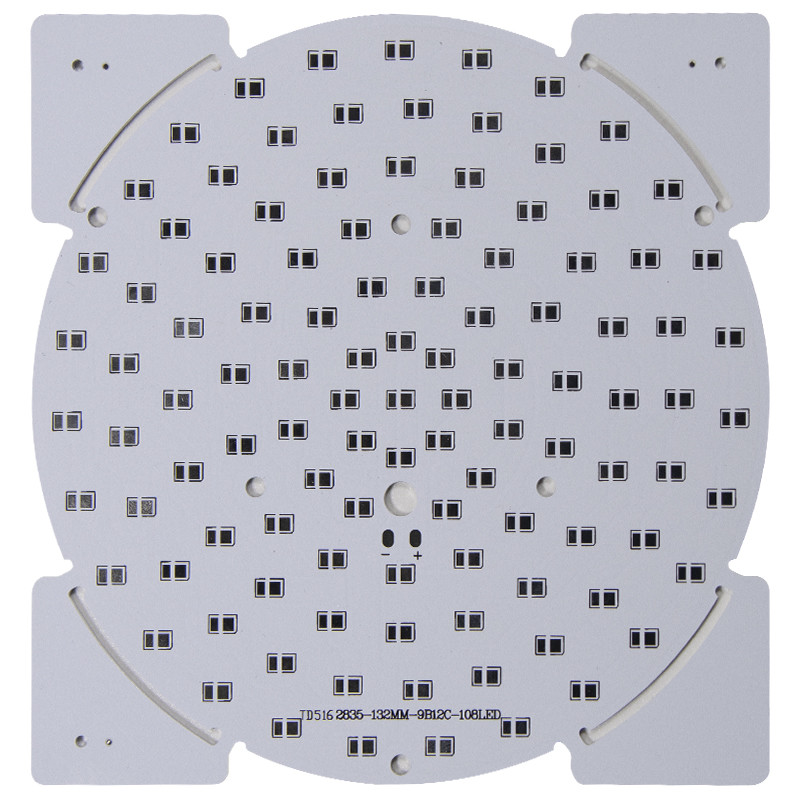

Alüminyum PCBtıpkı ortak bir PCB gibidir;tek fark ana malzemededir.Alüminyum PCB'lerdeki temel malzeme, daha mükemmel ısı yayma kabiliyetine, dayanıklılığa ve boyut kararlılığına sahip olan alüminyumdur.
Normal PCB'ler yüksek sıcaklıkları kaldıramaz ve yüksek ısı yayan bileşenler nedeniyle hızlı bir şekilde bükülürler.Bu nedenle, yüksek sıcaklık veya ısı yayılımının beklendiği yerlerde alüminyum PCB kullanılması gereklidir.
Alüminyum Esaslı PCB'ler, benzersiz bir metal esaslı bakır kaplı laminattır.Bu tür Baskılı Devre Kartları iyi bir ısı iletkenliğine, elektrik yalıtımına ve mükemmel işleme performansına sahiptir.
Alüminyum PCB'nin farklı tasarım yapılarına ve uygulama senaryolarına göre, esas olarak tek taraflı alüminyum PCB, çift taraflı aluminm PCB, Esnek alüminyum PCB, karışık alüminyum PCB, çok katmanlı alüminyum PCB, delikli alüminyum PCB vb. üzerinde.
|
PCB Kapasitesi |
|
|
Temel malzeme |
FR-4, 22F, CEM-3, CEM-1, alüminyum, HB, 94V0 |
|
Katmanlar |
1-22 katman |
|
Maksimum Panel |
1550mm*800mm |
|
Bakır Kalınlığı |
0,5 oz, 1 oz, 2 oz, 3 oz, 4 oz |
|
Dielektrik Kalınlık |
0,05 mm, 0,075 mm, 0,1 mm, 0,15 mm, 0,2 mm |
|
Kart Çekirdek Kalınlığı |
0,4 mm, 0,6 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 3,0 mm ve 3,2 mm |
|
Tahta kalınlığı |
0,4 mm - 4,0 mm |
|
Kalınlık Toleransı |
+/-10% |
|
Alüminyum İşleme |
Delme, Kılavuz Çekme, Frezeleme, Yönlendirme, Kalıp Delme, Koparma sekmesi mevcut |
|
Min Delik |
0,2 mm |
|
Maksimum Çalışma Gerilimi |
2.5kVDC(0.075mm Dielektrik), 3.75kVDC (0.15mm Dielektrik) |
|
Min İz Genişliği |
0,2 mm (8 mil) |
|
Min Parça Boşluğu |
0,2 mm (8 mil) |
|
Min SMD Ped Aralığı |
0,2 mm (8 mil) |
|
Yüzey İşlem |
HASL kurşunsuz, Daldırma Altın, Daldırma Gümüş |
|
Lehim Maskesi Rengi |
Yeşil, Mavi vb |
|
Efsane Rengi |
Siyah, Beyaz vb |
|
e-test |
Evet |
|
sertifika |
UL / CUL / ROHS / ISO9001 |
SSS:
S1: Tedarik kapasiteniz nasıl?
C: PCB kartı için Gerber dosyasının dosyalarını hazırlamanız gerekir, RS274X, ODB++, DXF, PCB, PCBDOC vb formatları içermelidir. Malzeme Listesi listesi (bileşen listesi), Seç ve Yerleştir dosyası (txt formatı), gerçek örnek resim veya 3D PDF sürüm dosyası vb.
S2: Nakliye ücretine ne dersiniz?
C: Nakliye ücreti, malların varış yeri, ağırlığı ve ambalaj boyutuna göre belirlenir.Size nakliye ücretini teklif etmemiz gerekiyorsa lütfen bize bildirin.
S3: MOQ sınırlı var mı?
A: Herhangi bir minimum sipariş miktarımız yok, kabul ettiğimiz minimum sipariş 1 adettir.
