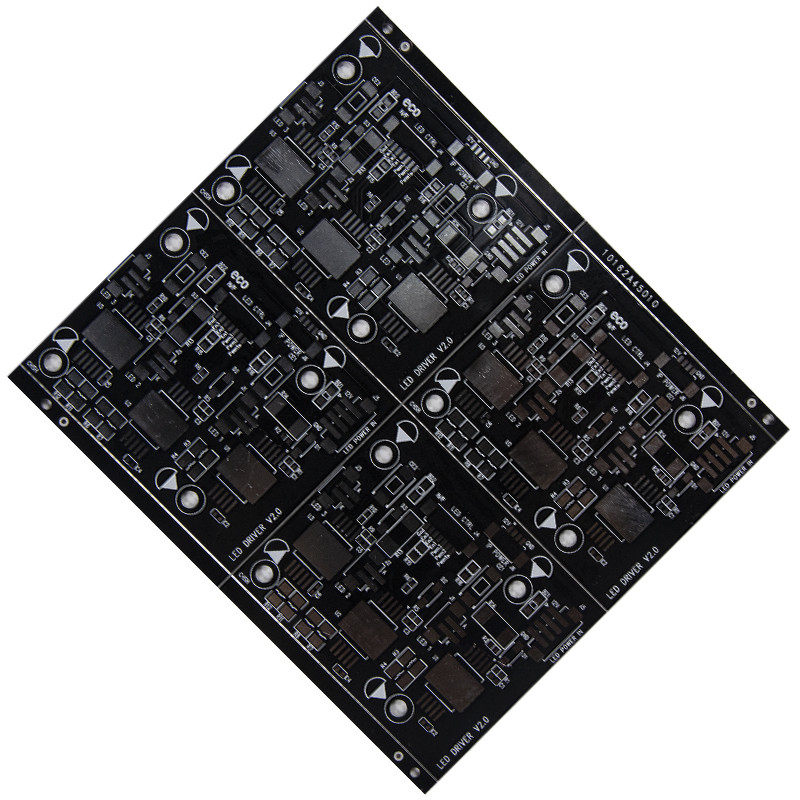

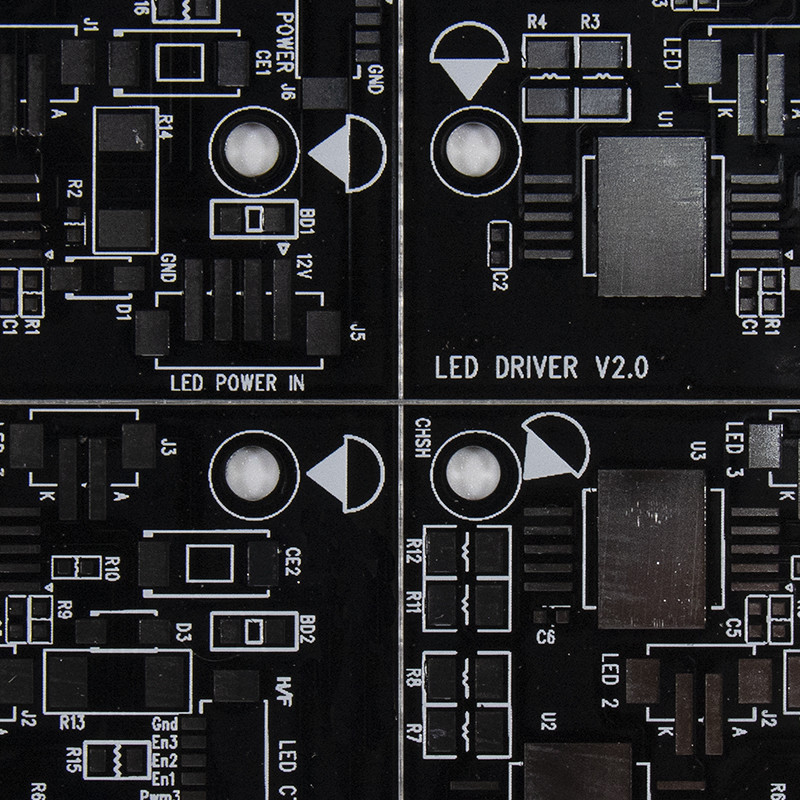

LED Işık Lambası için Kare SMD LED alüminyum levha PCB kartı
Led Işık Lambası için Özel Kare Smd Alüminyum Levha Led Pcb Kurulu
Alüminyum PCB'nin Avantajları:
Alüminyum PCB'lerin çeşitli avantajları vardır, bunlardan bazıları şunlardır:
1. Uygun Fiyatlı Metal Çekirdek PCB
Alüminyum PCB'ler, diğer metal çekirdekli PCB'lerden çok daha ucuzdur.Yaygın olarak kullanılan FR-4 PCB'lere kıyasla daha yüksek termal iletkenliğe sahiptirler.Buna karşılık, bakır veya paslanmaz çelik PCB kullanırsanız, maliyeti daha yüksek olacaktır.Böylece, en ucuz tipte metal çekirdekli PCB'leri alarak paradan tasarruf edebilirsiniz.Düşük maliyetin nedeni, alüminyumun kolayca bulunabilmesi ve MCPCB'ler için kullanılan diğer metallere kıyasla düşük maliyetli olmasıdır.
2. Yüksek Isı İletkenliği
Alüminyum, yüksek ısı iletkenliği nedeniyle kullanılır.Gemideki bileşenlerin ürettiği ısıyı kolayca dağıtabilir.Yüksek sıcaklıklara dayanabilir.Dielektrik, bileşenlerden gelen ısıyı iletir ve ısının dağılmasına yardımcı olur.Böylece kart üzerinde çalışan bileşenleri korur ve ömrünü uzatabilir.Ayrıca, ısı emici kullanmaya gerek yoktur.PCB'niz çok sayıda ısı emiciye ihtiyaç duyuyorsa, alüminyum PCB daha iyi bir seçenek olabilir.Size para kazandırabilir.
3. Şekil Tutma
FR-4 kartının sorunu, yüksek sıcaklıklarda şekillerini koruyamamalarıdır.Tahta bükülmeye başlar ve boyutlarını koruyamaz.Öte yandan, alüminyum levha, sıcaklık ve basınç stresi altında şeklini koruyabilir.
4. Çevre Dostu
Alüminyum çevre dostudur ve kullanılmasında herhangi bir sakınca yoktur.Uluslararası standartlara uygundur.%100 toksik değildir.Ayrıca geri dönüştürülebilir.
5. Dayanıklılık
Alüminyum PCB'ler dayanıklıdır.Aşınma ve yıpranmaya ve aşırı sıcaklıklara dayanabilirler.Alüminyum, yaygın bir FR-4 alt tabakasından çok daha güçlüdür ve kazara hasarları önleme konusunda yüksek bir kapasiteye sahiptir.Daha fazla baskı ve stresle başa çıkabilir.Tahtanın kırılma olasılığı çok düşüktür.
6. Hafif
Alüminyum, bakır ve paslanmaz çeliğe kıyasla çok hafiftir.Böylece nihai ürün daha az ağırlığa sahip olabilir.
| PCB Kapasitesi | |
| Temel malzeme | FR-4, 22F, CEM-3, CEM-1, alüminyum, HB, 94V0 |
| Katmanlar | 1-22 katman |
| Maksimum Panel | 1550mm*800mm |
| Bakır Kalınlığı | 0,5 oz, 1 oz, 2 oz, 3 oz, 4 oz |
| Dielektrik Kalınlık | 0,05 mm, 0,075 mm, 0,1 mm, 0,15 mm, 0,2 mm |
| Kart Çekirdek Kalınlığı | 0,4 mm, 0,6 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 3,0 mm ve 3,2 mm |
| Tahta kalınlığı | 0,4 mm - 4,0 mm |
| Kalınlık Toleransı | +/-10% |
| Alüminyum İşleme | Delme, Kılavuz Çekme, Frezeleme, Yönlendirme, Kalıp Delme, Koparma sekmesi mevcut |
| Min Delik | 0,2 mm |
| Maksimum Çalışma Gerilimi | 2.5kVDC(0.075mm Dielektrik), 3.75kVDC (0.15mm Dielektrik) |
| Min İz Genişliği | 0,2 mm (8 mil) |
| Min Parça Boşluğu | 0,2 mm (8 mil) |
| Min SMD Ped Aralığı | 0,2 mm (8 mil) |
| Yüzey İşlem | HASL kurşunsuz, Daldırma Altın, Daldırma Gümüş |
| Lehim Maskesi Rengi | Yeşil, Mavi vb |
| Efsane Rengi | Siyah, Beyaz vb |
| e-test | Evet |
| sertifika | UL / CUL / ROHS / ISO9001 |
