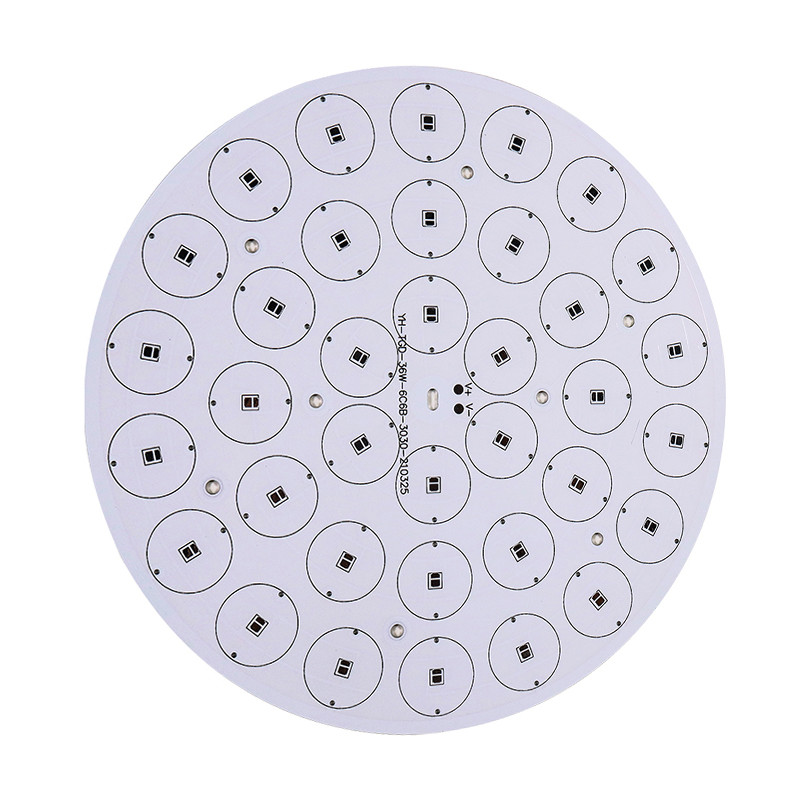

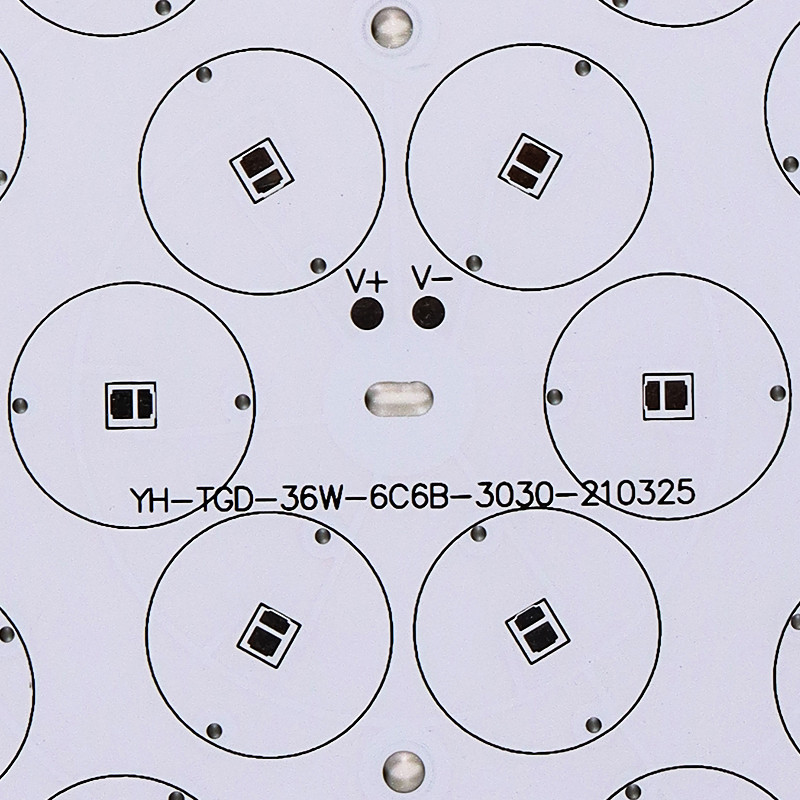

Alüminyum 24v Işık LED MCPCB Bakır Kalınlığı 0.5OZ 1OZ 1.5OZ
Alüminyum 24v led ışık PCB Devre Kartı Baskılı Devre Kartı Pcb aydınlatma
Alüminyum Taban PCB Performansı:
Daha iyi ısı dağılımı ve iletkenlik: Sıradan FR4 PCB ile karşılaştırıldığında, alüminyum PCB mükemmel ısı dağılımı performansına sahiptir.Örneğin, 1,5 mm kalınlığındaki Fr4 PCB, watt başına 20-22 derecelik bir ısıl dirence sahip olurken, 1,5 mm derinliğe sahip alüminyum PCB, watt başına 1-2 derecelik bir ısıl dirence sahip olacaktır.
Ciddi bir termal genleşme veya büzülme sorunu yoktur: her maddenin kendi termal genleşme katsayısı vardır.Alüminyum (22ppm/C) ve bakırın(18ppm/C) CTE'si oldukça yakındır.Alüminyum PCB'ler Termal yayılım açısından iyi çalıştıkları için ciddi genleşme veya büzülme sorunları yaşamazlar.Mükemmel çalışırlar ve dayanıklı ve güvenilirdirler.
Boyutsal Kararlılık: alüminyum PCB'ler boyutsal kararlılık ve kararlı boyut gösterir.Örneğin, 30-140 dereceden ısıtıldıklarında boyutlarında sadece %2,5-%3,0 oranında bir değişiklik olmuştur.
Diğerleri: Alüminyum PCB'ler, güç cihazı yüzey montaj teknolojisinde kullanılabilir.Devre tasarımının termal genleşmesi açısından performansları nedeniyle devre tasarımında kullanım için geçerlidirler.Ürün raf ömrünü ve ürün güç yoğunluğunu uzatmaya yardımcı olurlar.Ayrıca son derece güvenilirdirler.Ürünün toplam hacmini küçültmeye yardımcı olabilirler ve ayrıca daha ucuz bir seçenektir.Elektromanyetik koruma ve yüksek dielektrik mukavemet gösterirler.
|
PCB Kapasitesi |
|
|
Temel malzeme |
FR-4, 22F, CEM-3, CEM-1, alüminyum, HB, 94V0 |
|
Katmanlar |
1-22 katman |
|
Maksimum Panel |
1550mm*800mm |
|
Bakır Kalınlığı |
0,5 oz, 1 oz, 2 oz, 3 oz, 4 oz |
|
Dielektrik Kalınlık |
0,05 mm, 0,075 mm, 0,1 mm, 0,15 mm, 0,2 mm |
|
Kart Çekirdek Kalınlığı |
0,4 mm, 0,6 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 3,0 mm ve 3,2 mm |
|
Tahta kalınlığı |
0,4 mm - 4,0 mm |
|
Kalınlık Toleransı |
+/-10% |
|
Alüminyum İşleme |
Delme, Kılavuz Çekme, Frezeleme, Yönlendirme, Kalıp Delme, Koparma sekmesi mevcut |
|
Min Delik |
0,2 mm |
|
Maksimum Çalışma Gerilimi |
2.5kVDC(0.075mm Dielektrik), 3.75kVDC (0.15mm Dielektrik) |
|
Min İz Genişliği |
0,2 mm (8 mil) |
|
Min Parça Boşluğu |
0,2 mm (8 mil) |
|
Min SMD Ped Aralığı |
0,2 mm (8 mil) |
|
Yüzey İşlem |
HASL kurşunsuz, Daldırma Altın, Daldırma Gümüş |
|
Lehim Maskesi Rengi |
Yeşil, Mavi vb |
|
Efsane Rengi |
Siyah, Beyaz vb |
|
e-test |
Evet |
|
sertifika |
UL / CUL / ROHS / ISO9001 |
SSS:
S1: Tedarik kapasiteniz nasıl?
C: PCB kartı için Gerber dosyasının dosyalarını hazırlamanız gerekir, RS274X, ODB++, DXF, PCB, PCBDOC vb formatları içermelidir. Malzeme Listesi listesi (bileşen listesi), Seç ve Yerleştir dosyası (txt formatı), gerçek örnek resim veya 3D PDF sürüm dosyası vb.
S2: Nakliye ücretine ne dersiniz?
C: Nakliye ücreti, malların varış yeri, ağırlığı ve ambalaj boyutuna göre belirlenir.Size nakliye ücretini teklif etmemiz gerekiyorsa lütfen bize bildirin.
S3: Dosyalarım güvende mi?
A: Dosyalarınız tam bir güvenlik ve güvenlik içinde tutulur. Tüm süreç boyunca müşterilerimizin fikri mülkiyet haklarını koruruz. Müşterilerden gelen tüm belgeler asla üçüncü şahıslarla paylaşılmaz.
