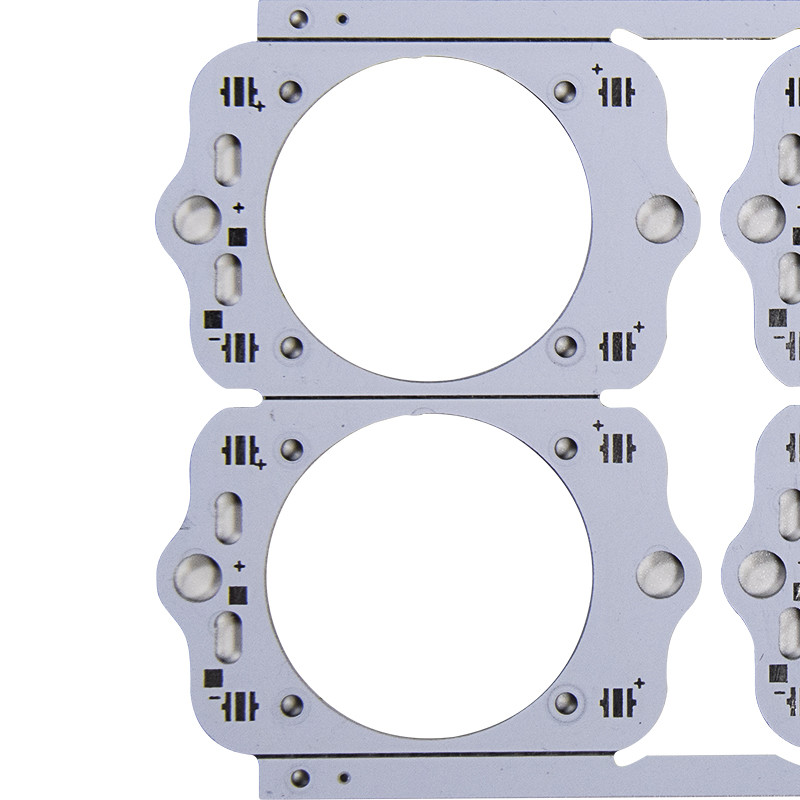

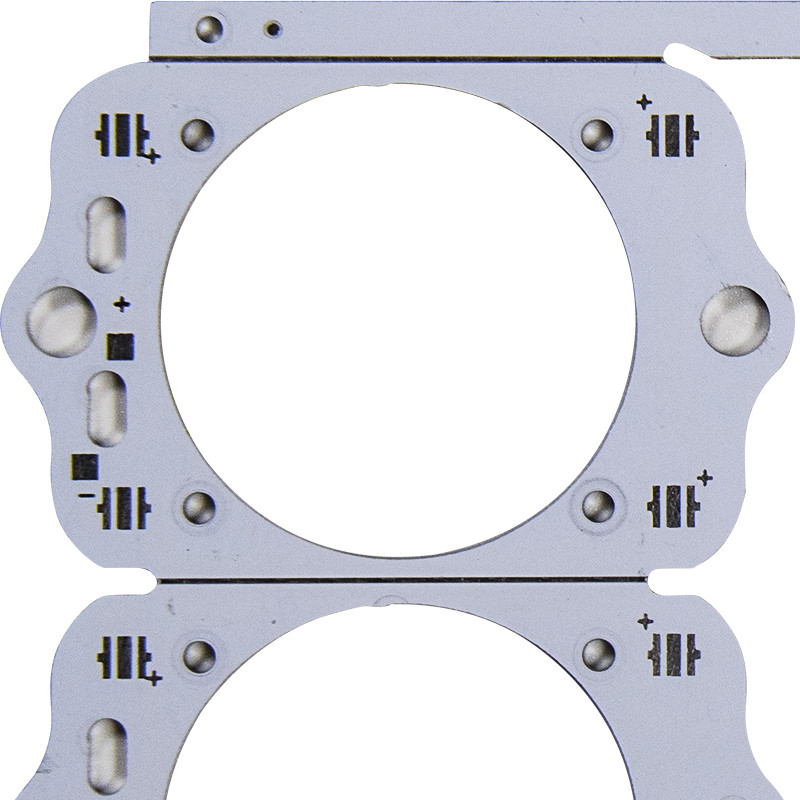

12V 24V 220V 18W LED Lamba PCB Elektronik Baskılı Devre Kartı
Elektronik led pcb baskılı devre kartı 18W Alüminyum taban ampulleri hafif PCB
Alüminyum PCB'lerin Yapısı:
Temel bir Alüminyum PCB'nin yapısı, bir Alüminyum taban ile desteklenen bir Bakır Kaplı Laminat (CCL) yapısıdır.Bir Bakır folyo ve bir dielektrik katman CCL'yi oluşturur.Alüminyum taban, koruma olarak ek bir Alüminyum taban membranına sahip olabilir.
1. Bakır Folyo Katmanı: Uygulamalar yüksek akım taşıma kapasitesi gerektirmedikçe, üreticiler genellikle normal FR-4 panoları için kullandıkları Bakır folyoyu kullanırlar.İkincisi için, kalınlığı 1 ila 10 ons arasında değişen nispeten ağır bakır kullanırlar.Bakır folyonun iç tarafı, soyulma mukavemetini artırmak için tipik bir Çinko ve Pirinç kaplamadan geçerken, üst yüzey oksidasyonu önlemek için kimyasal bir işleme tabi tutulur.
2. Dielektrik Katman: Bu katmanın kalınlığı 50 ila 200 um arasında değişir ve Alüminyum PCB'nin temel teknolojisini oluşturur.Dielektrik katman, mükemmel termal iletkenliğe, düşük termal dirence ve yüksek elektriksel yalıtım özelliklerine sahiptir.Aynı zamanda mükemmel anti-termal yaşlanma özelliklerine sahiptir ve termal ve mekanik strese dayanabilir.
Dielektrik tabakanın yapısı uygulamaya bağlıdır.Örneğin, Evrensel Alüminyum PCB'ler, bir dielektrik katman olarak önceden hazırlanmış bir epoksi cam elyafı kullanır, özel Alüminyum PCB'ler, yüksek termal iletkenliğe sahip reçineler kullanır ve Yüksek Frekanslı Alüminyum PCB'ler, önceden hazırlanmış Poliimid veya Poliolefin reçine cam elyafı ile bir dielektrik katman kullanır. .
3. Alüminyum Taban Katmanı: Bu, destekleyici bileşen olarak işlev gören bir Alüminyum alt tabaka malzemesidir.Yüksek ısı iletkenliğinin yanı sıra, taban katmanı kesme, delme ve delme dahil olmak üzere normal mekanik üretim işlemleri için uygun olmalıdır.
4. Taban Membranı: Alüminyumdan yapılmış taban membranı, taban tabakasının dış yüzeyini çiziklerden ve aşındırma işlemi sırasında korur.
|
Ayar Bilgileri |
|
|
Malzeme |
Alüminyum |
|
Kalınlık |
1.0 mm |
|
lehim maskesi |
Beyaz |
|
LED |
cree xp |
|
BOY |
10*10mm |
|
sertifika |
ROSH.ISO9001.UL |
|
Tedavi |
kurşunsuz |
|
Bakır |
1 oz |
SSS:
S1.Led ışık için örnek bir sipariş alabilir miyim?
C: Evet, kaliteyi test etmek ve kontrol etmek için numune siparişini memnuniyetle karşılıyoruz.Karışık numuneler kabul edilebilir.
S2.Kurşun zamanı ne olacak?
C: Numune 5-7 güne ihtiyaç duyar, seri üretim süresi sipariş miktarı için 10-12 iş gününe ihtiyaç duyar.
S: Kalitenizi kontrol etmek için nasıl numune alabilirim?
C: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.
