Min Hat Aralığı 0.15mm LED Denetleyici PCB Diyot Devre Kartı

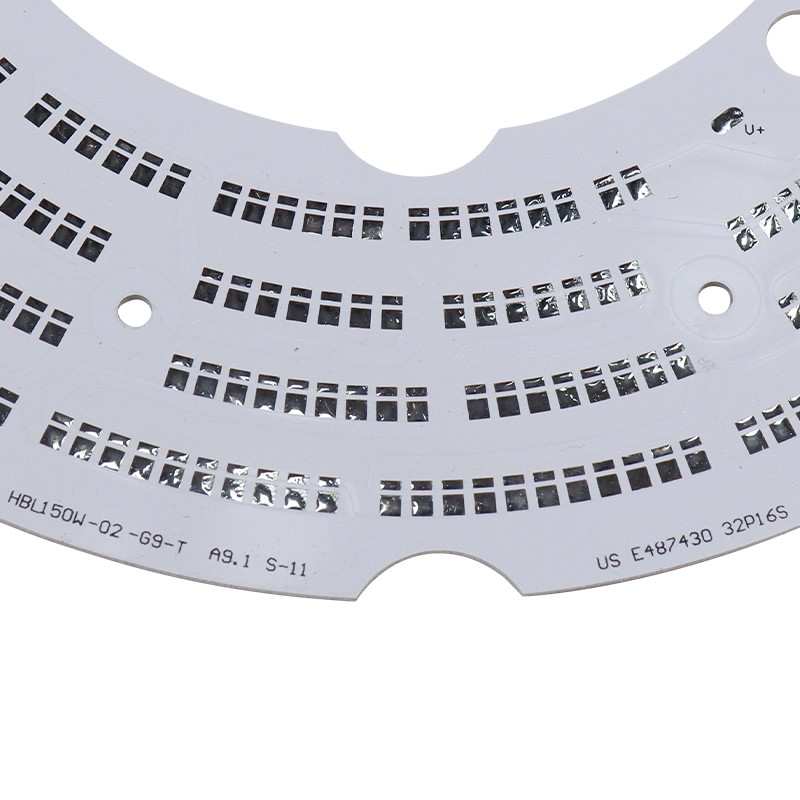

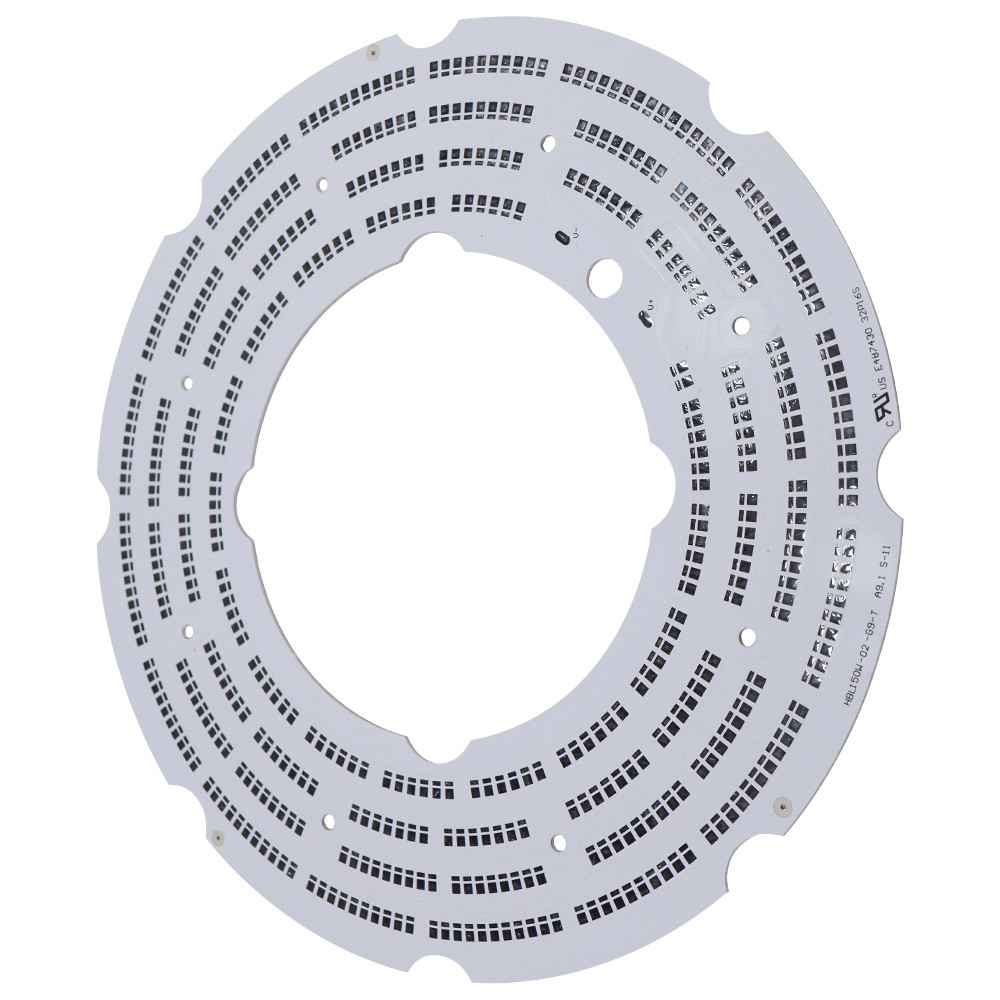

Led Işık İçin Kullanılan Rohs Led Alüminyum Lamba Pcb Yuvarlak Led Pcb Kurulu
Alüminyum PCB'lerin Avantajları:
Alüminyum PCB'lerin kullanımı, normal FR-4 PCB'lerin kullanımına göre çeşitli avantajlar sunar.Standart FR-4 yapıları ile karşılaştırıldığında, Alüminyum PCB'ler önemli ölçüde üstün bir ısı dağılımı sunar.Geleneksel epoksi camın kalınlığının sadece onda biri olmasına rağmen, bir Alüminyum PCB'deki dielektrikler termal olarak 5 ila 10 kat daha fazla iletken olabilir.Bu, Alüminyum PCB'lerde termal yönetimi, geleneksel bir sert PCB'ye kıyasla katlanarak daha verimli hale getirir.Bu nedenle tasarımcılar, Alüminyum PCB'lerde, IPC tarafından ısı artış çizelgelerinde önerilenlerden daha düşük bakır ağırlıkları kullanabilirler.
Farklı Alüminyum PCB Türleri
Üreticiler, aşağıdakiler gibi farklı Alüminyum PCB türlerini yenilemede başarılı olmuştur:
Esnek Alüminyum PCB'ler: Bunlar, mükemmel elektrik yalıtımı, termal iletkenlik ve esneklik için seramik dolgulu Poliimid reçine sistemlerine sahip yeni esnek dielektrikler kullanır.Metal taban, 5754 veya benzeri gibi esnek Alüminyum kullanır.Kombinasyon, kullanıcının yerine bükebileceği ancak normal esneme için kullanamayacağı bir PCB üretir.
Hibrit Alüminyum PCB'ler: Bunlar, imalatçının bağımsız olarak işlediği ve daha sonra termal malzemeler kullanarak Alüminyum tabana bağlandığı alt montaj olarak termal olmayan bir malzeme kullanır.Örneğin, bir Alüminyum tabana bağlı geleneksel 2 veya 4 katmanlı FR-4 PCB, ısı dağılımını ve mekanik sertliği iyileştirmeye yardımcı olur.
Çok Katmanlı Alüminyum PCB'ler: İmalatçılar, bunları birden fazla termal iletken dielektrik katmanından yapar.Tasarımcı, dielektriklere gömülü bir veya daha fazla devre katmanı yerleştirebilir ve kör ve gömülü yollar kullanabilir.Ancak bu PCB'ler ısı transferinde o kadar etkili değildir.
Açık Delikten Alüminyum PCB'ler: Laminasyondan önce, imalatçı Alüminyum tabanı önceden delmeli ve çok katmanlı bir PCB'nin çekirdeğini oluşturmak için dielektrikle geri doldurmalıdır.Bu, imalatçının Alüminyum tabanın her iki tarafını termal malzemeler ve PCB alt montajlarıyla lamine etmesine olanak tanır.Laminasyondan sonra, imalatçı, alüminyumdaki boşluklardan geçen deliklerle kaplanmış geleneksel bir çok katmanlı PCB'yi delmek gibi düzeneği delebilir.Bu, bir Alüminyum PCB'nin en karmaşık yapısıdır.
|
ürün tipi |
Yuvarlak Led Pcb Kurulu |
|
Maksimum Panel boyutu |
20"*24" (1170mm*600mm) |
|
Bakır kalınlığı |
0,5 oz, 1 oz, 2 oz, 3 oz ve 4 oz |
|
Dielektrik Kalınlık (Substrata) |
0,4 mm, 0,6 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 3,0 mm ve 3,2 mm |
|
Bitmiş Levha Kalınlığı |
0,4 mm'den 4,0 mm'ye |
|
Kalınlık Toleransı |
+/-10% |
|
Alüminyum İşleme |
Delme, Kılavuz Çekme, Frezeleme, Yönlendirme, Kalıp Delme, koparma sekmesi mevcut |
|
Min.Delik boyutunu bitirmek |
0.25mm |
|
Max.çalışma voltajı |
2.5kVDC(0.075mm Dielektrik), 3.75kVDC (0.15mm Dielektrik) |
|
Min.Parça Genişliği |
0,2 mm (8 mil) |
|
Min.Parça boşluğu |
0,2 mm (8 mil) |
|
Min.SMD ped aralığı |
0,2 mm (8 mil) |
|
Yüzey İşlem |
HASL, HASL Kurşunsuz, Daldırma altın, Flaş altın, OSP |
|
Lehim maskesi rengi |
Beyaz, Siyah, diğerleri Mevcut |
|
efsane rengi |
Siyah, Beyaz, diğerleri Mevcut |
SSS:
S1.Led ışık için örnek bir sipariş alabilir miyim?
C: Evet, kaliteyi test etmek ve kontrol etmek için numune siparişini memnuniyetle karşılıyoruz.Karışık numuneler kabul edilebilir.
S2: Müşterileriniz için satış sonrası ürün servisiniz var mı?
C: Evet, herhangi bir kalite sorunu için Fulltronics, sorunu sizin için her zaman çözme sorumluluğunu üstlenecektir.
S3: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, GCCAM, ODB+(.TGZ)
