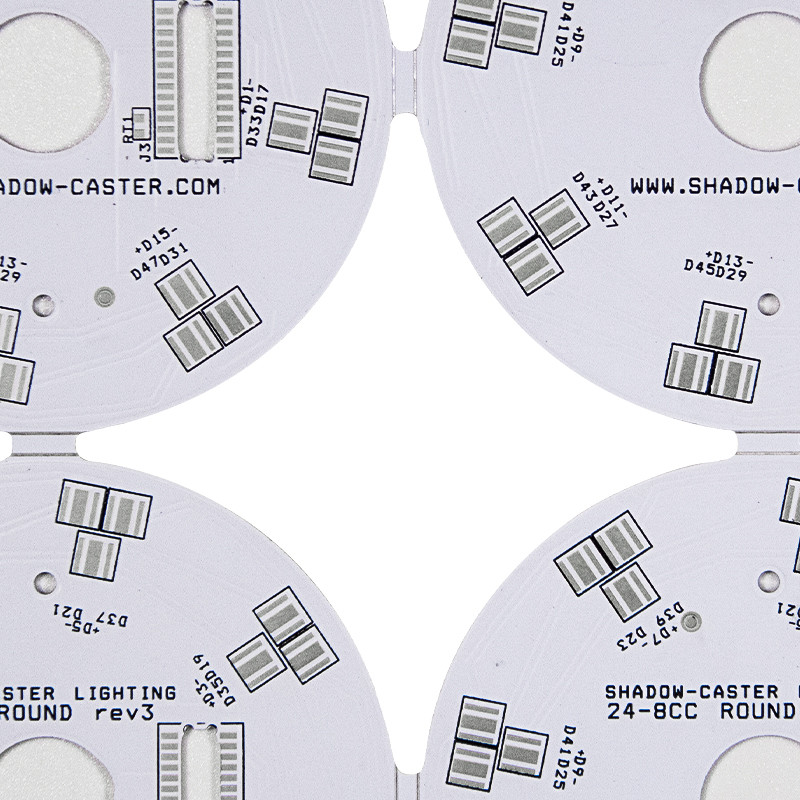

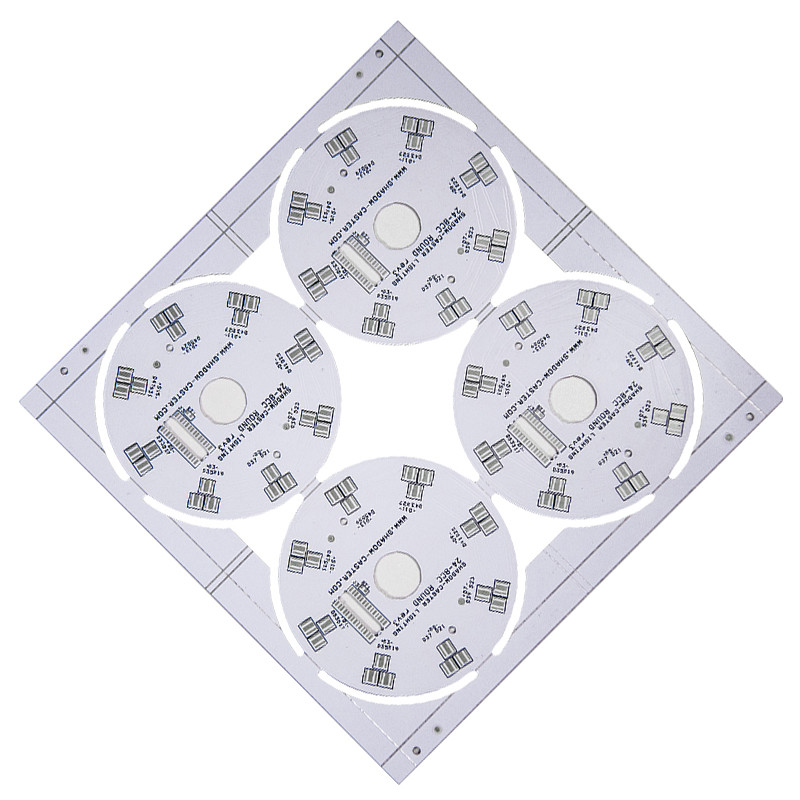

SMD 3030 LED Baskılı Devre Kartı OEM HASLENIG OSP Yüzey İşlem
ışık için led sürücü devre kartı 3030 Led Led Tüp Işık Mcpcb
Alüminyum PCB'lerin Avantajları:
Alüminyum PCB'lerin kullanımı, normal FR-4 PCB'lerin kullanımına göre çeşitli avantajlar sunar.Standart FR-4 yapıları ile karşılaştırıldığında, Alüminyum PCB'ler önemli ölçüde üstün bir ısı dağılımı sunar.Geleneksel epoksi camın kalınlığının sadece onda biri olmasına rağmen, bir Alüminyum PCB'deki dielektrikler termal olarak 5 ila 10 kat daha fazla iletken olabilir.Bu, Alüminyum PCB'lerde termal yönetimi, geleneksel bir sert PCB'ye kıyasla katlanarak daha verimli hale getirir.Bu nedenle tasarımcılar, Alüminyum PCB'lerde, IPC tarafından ısı artış çizelgelerinde önerilenlerden daha düşük bakır ağırlıkları kullanabilirler.
Farklı Alüminyum PCB Türleri
Üreticiler, aşağıdakiler gibi farklı Alüminyum PCB türlerini yenilemede başarılı olmuştur:
Esnek Alüminyum PCB'ler: Bunlar, mükemmel elektrik yalıtımı, termal iletkenlik ve esneklik için seramik dolgulu Poliimid reçine sistemlerine sahip yeni esnek dielektrikler kullanır.Metal taban, 5754 veya benzeri gibi esnek Alüminyum kullanır.Kombinasyon, kullanıcının yerine bükebileceği ancak normal esneme için kullanamayacağı bir PCB üretir.
Hibrit Alüminyum PCB'ler: Bunlar, imalatçının bağımsız olarak işlediği ve daha sonra termal malzemeler kullanarak Alüminyum tabana bağlandığı alt montaj olarak termal olmayan bir malzeme kullanır.Örneğin, bir Alüminyum tabana bağlı geleneksel 2 veya 4 katmanlı FR-4 PCB, ısı dağılımını ve mekanik sertliği iyileştirmeye yardımcı olur
|
ürün tipi |
Yuvarlak Led Pcb Kurulu |
|
Maksimum Panel boyutu |
20"*24" (1170mm*600mm) |
|
Bakır kalınlığı |
0,5 oz, 1 oz, 2 oz, 3 oz ve 4 oz |
|
Dielektrik Kalınlık (Substrata) |
0,4 mm, 0,6 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 3,0 mm ve 3,2 mm |
|
Bitmiş Levha Kalınlığı |
0,4 mm'den 4,0 mm'ye |
|
Kalınlık Toleransı |
+/-10% |
|
Alüminyum İşleme |
Delme, Kılavuz Çekme, Frezeleme, Yönlendirme, Kalıp Delme, koparma sekmesi mevcut |
|
Min.Delik boyutunu bitirmek |
0.25mm |
|
Max.çalışma voltajı |
2.5kVDC(0.075mm Dielektrik), 3.75kVDC (0.15mm Dielektrik) |
|
Min.Parça Genişliği |
0,2 mm (8 mil) |
|
Min.Parça boşluğu |
0,2 mm (8 mil) |
|
Min.SMD ped aralığı |
0,2 mm (8 mil) |
|
Yüzey İşlem |
HASL, HASL Kurşunsuz, Daldırma altın, Flaş altın, OSP |
|
Lehim maskesi rengi |
Beyaz, Siyah, diğerleri Mevcut |
|
efsane rengi |
Siyah, Beyaz, diğerleri Mevcut |
Alüminyum PCB, iyi termal iletkenliğe sahip LED aydınlatmada yaygın olarak kullanılmaktadır.Led ürün ve güç tedarikçisi projesi için istikrarlı ve uzun ömür sağlamak için yüksek termal iletkenliğe sahip harika malzemeler sağlıyoruz.
Özellikleri:
IPC 6013 tip 1, 2 ve 3
1-4 katman yetenekleri
1W-300W/mk termal iletkenlik
Yüksek standart LED süper beyaz lehim maskesi.
SSS:
S1.Led ışık için örnek bir sipariş alabilir miyim?
C: Evet, kaliteyi test etmek ve kontrol etmek için numune siparişini memnuniyetle karşılıyoruz.Karışık numuneler kabul edilebilir.
S2: Müşterileriniz için satış sonrası ürün servisiniz var mı?
C: Evet, herhangi bir kalite sorunu için Fulltronics, sorunu sizin için her zaman çözme sorumluluğunu üstlenecektir.
S3: Nakliye ücretine ne dersiniz?
C: Nakliye ücreti, malların varış yeri, ağırlığı ve ambalaj boyutuna göre belirlenir.Size nakliye ücretini teklif etmemiz gerekiyorsa lütfen bize bildirin.
