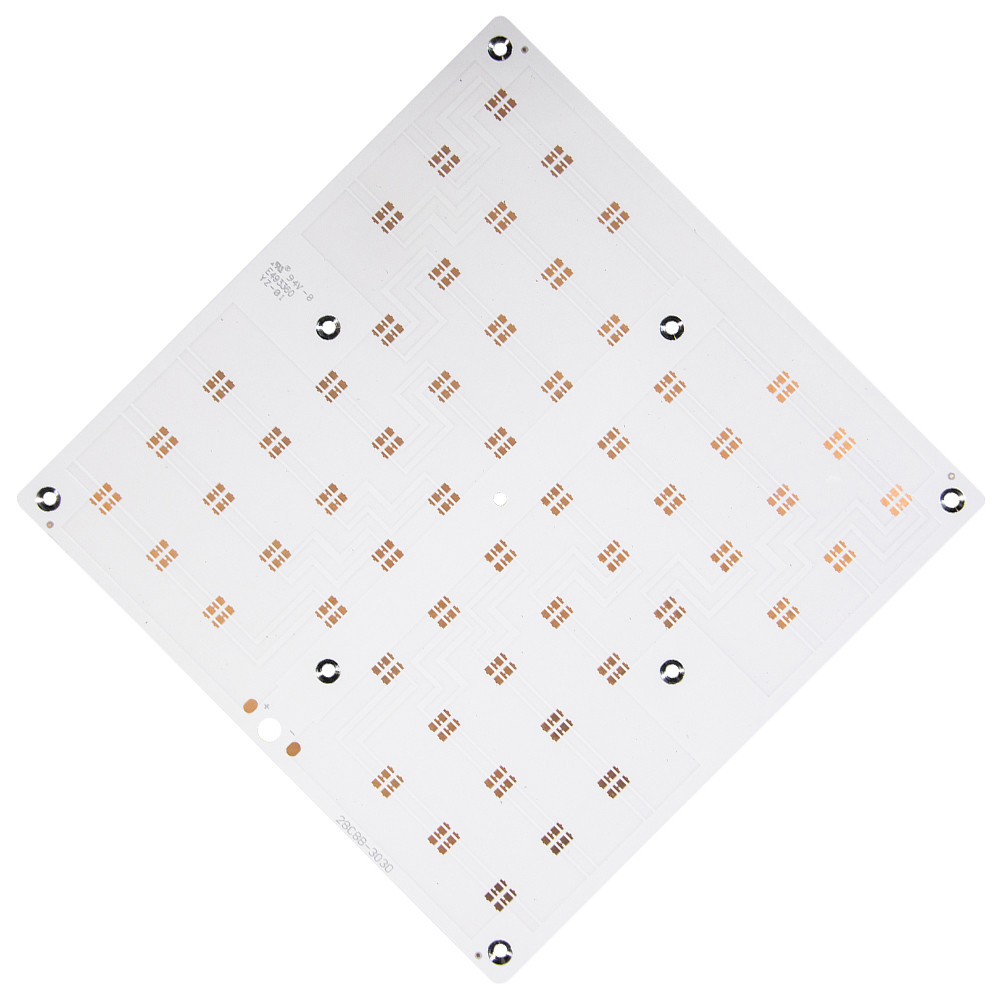

Tek Taraflı 94v0 30W LED Baskılı Devre Alüminyum Levha
Led ampuller için 30W LED Alüminyum Levha tek taraflı 94v0 PCB Kurulu
Bir metal taban ile bir bakır folyo arasına ince bir termal olarak iletken fakat elektriksel olarak yalıtkan dielektrik tabakası lamine edilir.Bakır folyo istenen devre modeline kazınır ve metal taban ince dielektrik yoluyla bu devreden ısıyı çeker.
Alüminyum PCB, benzersiz bir metal bazlı bakır kaplı laminattır;iyi termal iletkenliğe, elektrik yalıtımına ve işleme performansına sahiptir.Alüminyum PCB pazarı çoğunlukla Fuchs Wright alüminyum substratı.LED aydınlatma ürünlerinde yaygındır.
Alüminyum PCB, bakır folyo, ısı yalıtım katmanı ve metal alt tabaka dahil olmak üzere metal bazlı pcb'lerden biridir, yapısı üç katmana ayrılır:
| Kalem | Kabiliyet |
|---|---|
| Katmanlar | 1-30 |
| Daha kalın Bakır | 1-6oz |
| Ürün Tipi |
HF(Yüksek Frekans)&(Radyo Frekans) kartı, Empedans kontrollü kart, HDI kartı, |
| Lehim maskesi | Nanya&Taiyo ;LPI & Matt Red, yeşil, sarı, beyaz, mavi, siyah. |
| Temel malzeme | FR4 (Shengyi China,ITEQ, KB A+,HZ), HI-TG, FR06, Rogers,Taconic,Argon ve benzeri |
| Bitmiş Yüzey | Konvansiyonel HASL,Kurşunsuz HASL,Falsh Gold, ENIG (Immersion Gold)OSP(Entek), Immersion Tin,ImmersionSilver,Hard Gold |
| Seçici Yüzey İşlem |
ENIG(daldırma Altın)+OSP, ENIG(daldırma Altın)+Altın Parmak,Flaş Altın +Altın Parmak, |
| Teknik özellik | Minimum çizgi genişliği/boşluğu:3,5/4mil(lazer matkap) Minimum delik boyutu:0.15mm(mekanik matkap)/4mil(lazer matkap) Minimum Halka Halka: 4mil Maksimum Bakır kalınlığı: 6 OZ Maksimum Üretim boyutu:900×1200mm Kart Kalınlığı:D/S: 0.2-7.0mm, Çok Katmanlar:0.40-7.0mm, Min Lehim Maskesi Köprüsü:0.08mm En boy oranı: 15:1 Takma Visa özelliği: 0,2-0,8 mm |
| Hoşgörü | Kaplama delikleri Tolerans:0.08mm(min±0.05) Kaplamasız delik toleransı:0.05dak(min+0/-0.05mm veya +0.05/-0mm) Anahat Toleransı: 0.15dk (min±0.10mm) Fonksiyonel test : İzolasyon direnci : 50 ohm (mormalite) Soyulma mukavemeti: 1.4N/mm Termal Stres testi :2650c,20 saniye Lehim maskesi sertliği: 6H E-Test gerilimi :500V+15/-0V 30S Çözgü ve Büküm: %0.7 (yarı iletken test kartı≤ %0.3) |
C: Evet, kaliteyi test etmek ve kontrol etmek için numune siparişini memnuniyetle karşılıyoruz.Karışık numuneler kabul edilebilir.
C: Numune 5-7 güne ihtiyaç duyar, seri üretim süresi sipariş miktarı için 1-2 haftaya ihtiyaç duyar.
A: Düşük MOQ, numune kontrolü için 1 adet mevcuttur
C: Genellikle DHL, UPS, FedEx veya TNT ile gönderiyoruz.Genellikle gelmesi 3-5 gün sürer.Havayolu ve deniz taşımacılığı da isteğe bağlıdır.
