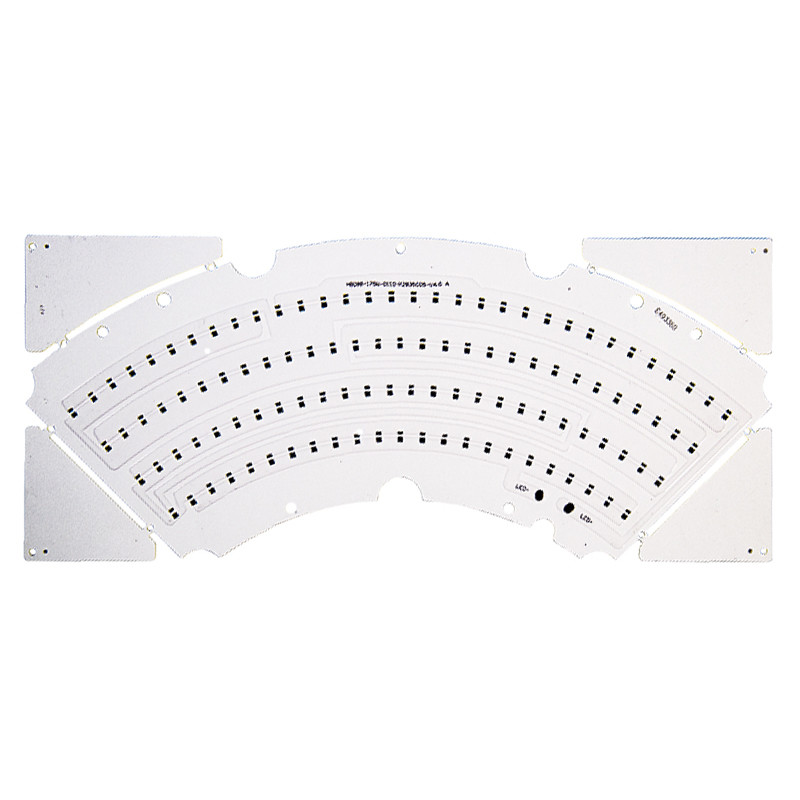

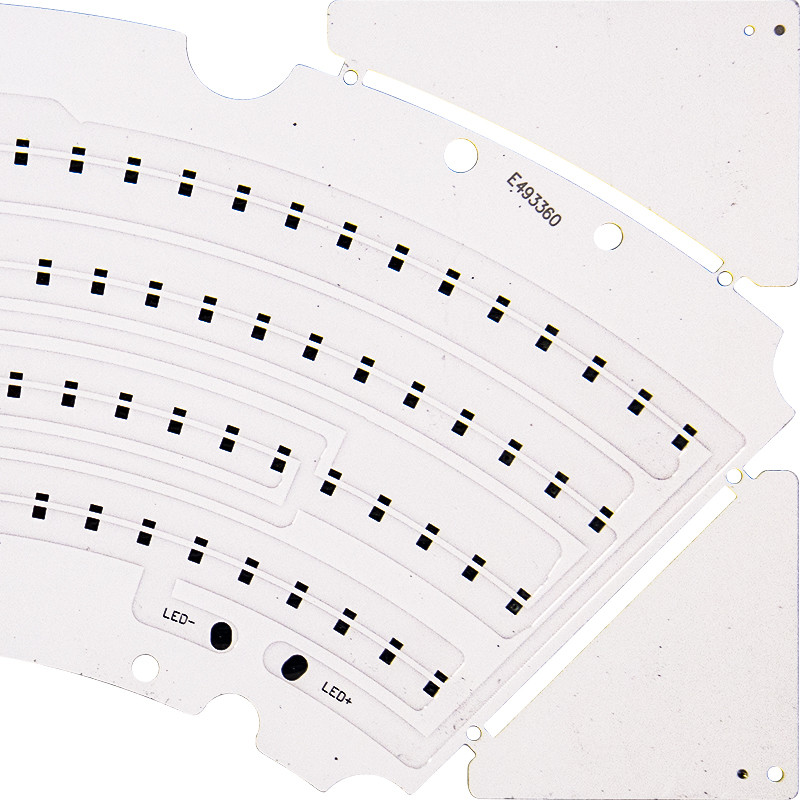

265V LED Baskılı Devre Kartı
Panel ışığı için alüminyum led pcb MCPCB Elektronik Bileşenler 94v0 kartı
Alüminyum PCB'ler, ince bir iletken dielektrik malzeme tabakası içeren baskılı Devre Kartlarıdır.Alüminyum Kaplı, Alüminyum taban, MCPCB (Metal Kaplı Baskılı Devre Kartı), IMS (Yalıtımlı Metal Yüzey), Termal İletken PCB'ler vb. olarak da bilinirler. Alüminyum PCB'ler 1970'lerde geliştirildi, kısa bir süre sonra uygulamaları önemli ölçüde arttı.İlk uygulama, Amplifikasyon Hibrit Entegre Devrelerinde kullanımlarıydı.Alüminyum PCB'ler ve önemi hakkında fikir sahibi olmamız gerektiğinden, şimdi büyük ölçekte kullanılmaktadırlar.
Alüminyum PCB'lerin Yapısı:
Alüminyum PCB'ler alüminyum bazlı CCL'lerdir (CCL, PCB'lerin bir tür temel malzemesidir).Alüminyum PCB'ler aslında FR4 PCB'lere oldukça benzer.Alüminyum PCB'lerin temel yapısı dört katmanlıdır.Bir bakır folyo tabakası, bir dielektrik tabaka, bir alüminyum taban tabakası ve bir alüminyum taban membranından oluşur.
Bakır Folyo Katmanı: Kullanılan bakır katman, normal CCL'lerden (1oz-10oz) nispeten daha kalındır.Daha kalın bir bakır tabakası, daha büyük bir akım taşıma kapasitesi anlamına gelir.
Dielektrik Katman: Dielektrik katman, termal olarak iletken bir katmandır ve yaklaşık 50μm ila 200μm kalınlığındadır.Düşük ısıl dirence sahiptir ve uygulamasına uygundur.
Alüminyum Taban: Üçüncü katman, alüminyum alt tabakadan oluşan alüminyum tabandır.Yüksek ısı iletkenliğine sahiptir.
Alüminyum Taban Membran Katmanı: Alüminyum taban membranı seçicidir.Alüminyum yüzeyi kazıma ve istenmeyen aşındırmalardan koruyarak koruyucu bir role sahiptir.120 dereceden düşük veya 250 derece civarında (anti yüksek sıcaklık) olmak üzere iki tiptir.
|
LED ışık PCB |
||||
|
Katman
|
Tek Taraflı, Çift Taraflı
|
|||
|
Tahta kalınlığı
|
0.8, 1.0, 1.2, 1.5, 1.6, 2.0
|
|||
|
Bakır folyo kalınlığı
|
18um, 25um, 35um, 70um (özelleştirilebilir, fiyat farklıdır)
|
|||
|
Yüzey İşlem
|
OSP
|
|||
|
serigrafi
|
Beyaz, Sarı, Siyah
|
|||
|
PCB boyutu
|
kişiselleştirilebilir
|
|||
|
Temel malzeme
|
Alüminyum
|
|||
|
paket
|
Vakum Paketi
|
|||
SSS:
S1.Kalitenizi kontrol etmek için nasıl numune alabilirim?
C: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.
S2: Müşterileriniz için satış sonrası ürün servisiniz var mı?
C: Evet, herhangi bir kalite sorunu için Fulltronics, sorunu sizin için her zaman çözme sorumluluğunu üstlenecektir.
S3: Ulaşım ve teslimat tarihi ne olacak?
C: Normalde, numuneleri ve küçük hacimli siparişleri teslim etmek için uluslararası ekspres (Fedex, DHL, TNT gibi) kullanırız.Büyük toplu sipariş için deniz yoluyla nakliye ayarlayabiliriz.
