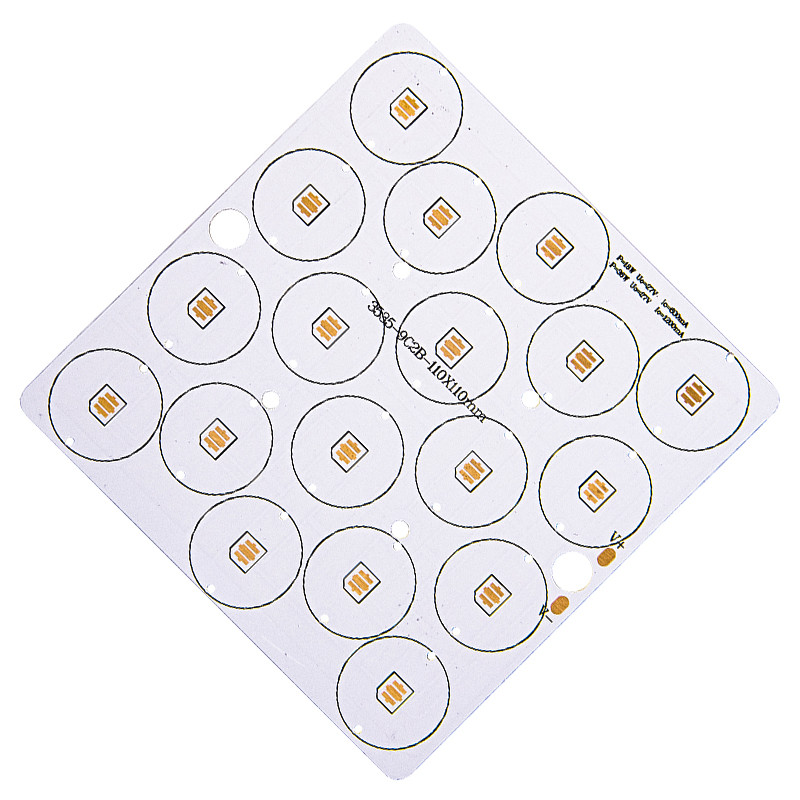

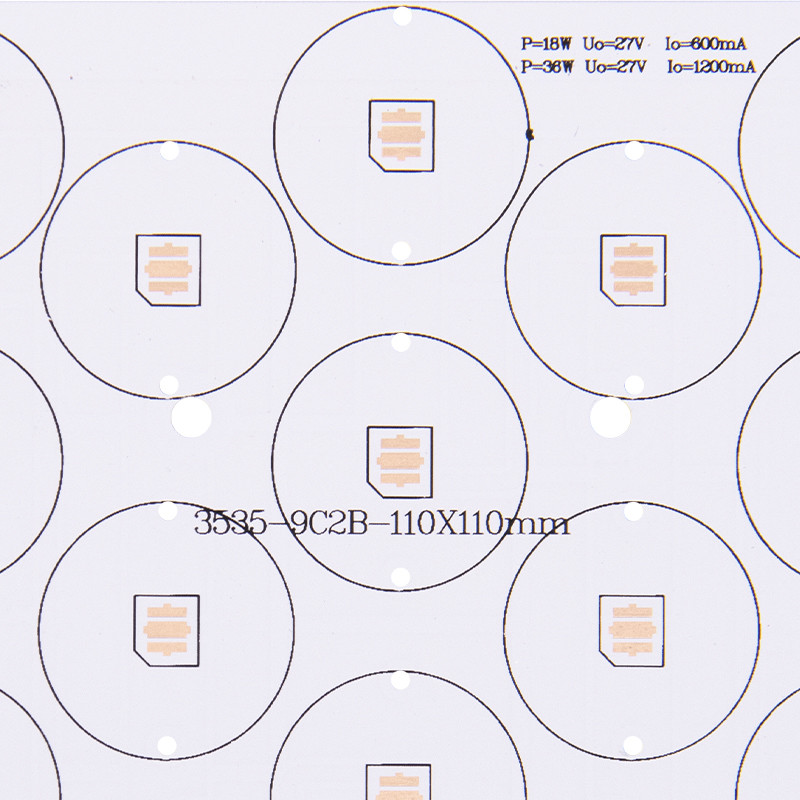

OEM ODM DIY Çift Taraflı PCB 5W Alüminyum PCB Devre Kartı
DIY Hafif Uzun Alüminyum PCB Kartı 5W Alüminyum PCB Devre Kartı
Alüminyum PCB'lerin Yapısı
Alüminyum PCB'ler aslında FR4 PCB'lere oldukça benzer.Alüminyum PCB'lerin temel yapısı dört katmandır.Dielektrik katman, bakır folyo, alüminyum taban katmanı ve alüminyum taban membranından oluşur.
• Bakır Folyo Katmanı
Kullanılan bakır katman, normal CCL'lerden (1oz ila 10oz) nispeten daha kalındır.Daha kalın bir bakır tabakası, daha büyük bir akım taşıma kapasitesi anlamına gelir.
• Dielektrik Katman
Dielektrik katman, termal olarak iletken bir katmandır ve yaklaşık 50 mikrometre ila 200 mikrometre kalınlığındadır.Düşük ısıl dirence sahiptir ve uygulamasına uygundur.
• Alüminyum Taban
Bu üçüncü katman, alüminyum alt tabakadan oluşan alüminyum tabandır.Yüksek ısı iletkenliğine sahiptir.Alüminyum Taban Membran Katmanı
Alüminyum taban membranı seçicidir.Alüminyum dış yüzeyi istenmeyen aşındırma ve kazımalardan koruyarak koruyucu bir rol oynar.İki tiptir, yani 250 derece civarında veya 120 dereceden düşük (anti-yüksek sıcaklık)
|
Numara. |
Kalem |
Seri üretim |
Prototip |
|
1 |
Katmanlar |
1-8 Katmanlar |
1-36 Katmanlar |
|
2 |
Maks.Panel Boyutu |
600*770mm( 23.62″*30.31″) |
600*770mm(23.62″*30.31″) 500*1200mm(19.69″*47.24″) |
|
3 |
Maks. Levha Kalınlığı |
8,5 mm |
8,5 mm |
|
4 |
Min.Tahta kalınlığı |
2L:0.3mm, |
2L:0.2mm, |
|
5 |
Min İç Katman Açıklığı |
0.1mm(4mil) |
0.1mm(4mil) |
|
6 |
Min Çizgi genişliği |
0,075 mm (3/3 mil) |
0,075 mm (3/3 mil) |
|
7 |
Min Çizgi alanı |
0,075 mm (3/3 mil) |
0,075 mm (3/3 mil) |
|
8 |
Min.Delik Boyutu |
0.15mm(6mil) |
0.15mm(6mil) |
|
9 |
Min kaplama delik kalınlığı |
20um(0.8mil) |
20um(0.8mil) |
|
10 |
Min Kör/Gömülü delik boyutu |
0.1mm(4mil) |
0.1 mm (1-8 katman) (4mil) |
|
11 |
PTH ÇapıHoşgörü |
±0.076mm(±3mil) |
±0.076mm(±3mil) |
|
12 |
PTH Dışı Çap.Hoşgörü |
±0.05mm(±2mil) |
±0.05mm(±2mil) |
|
13 |
Delik Konumu Sapması |
±0.05mm(±2mil) |
±0.05mm(±2mil) |
|
14 |
ağır bakır |
4oz/140μm |
6oz/175μm |
|
15 |
Min S/M Aralığı |
0.1 mm (4mil) |
0.1 mm (4mil) |
SSS:
S1.Kalitenizi kontrol etmek için nasıl numune alabilirim?
C: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.
S2: Tüm ürünleriniz UL, ROHS vb. ile sertifikalandırılmış mı?
C: Evet, ISO9001:2015, ISO14001:2015, IFA, UL , SGS, ROHS sertifikalarına sahibiz.
S3: Tedarik kapasiteniz nasıl?
C: Tedarik kapasitemiz her gün yaklaşık 2000 metrekaredir.25 000 m2'lik fabrika alanımız Ar-Ge, pazarlama, lojistik ve satın alma operasyonlarına ev sahipliği yapmaktadır.
