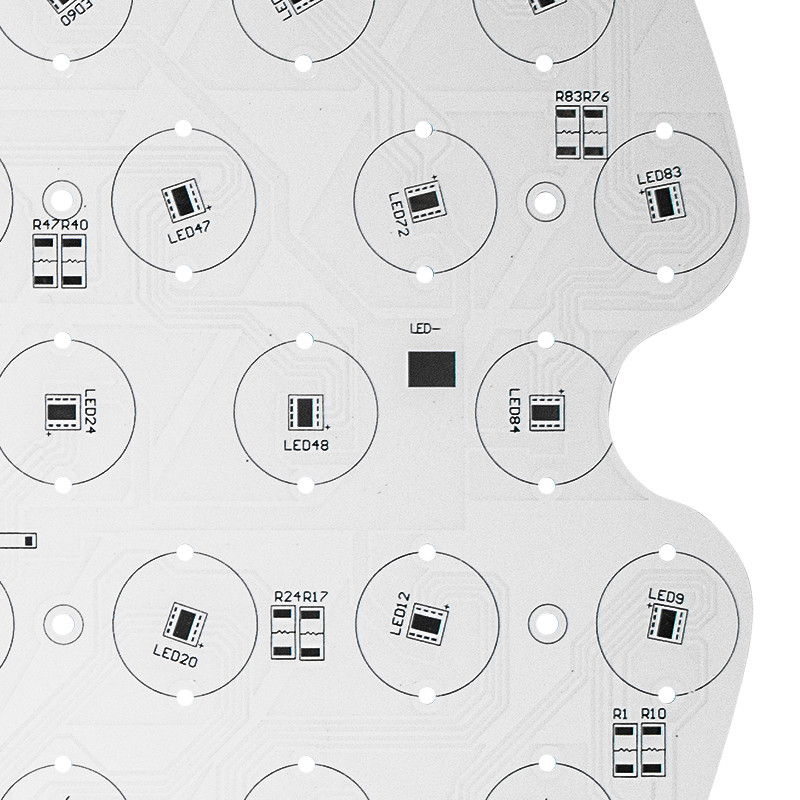

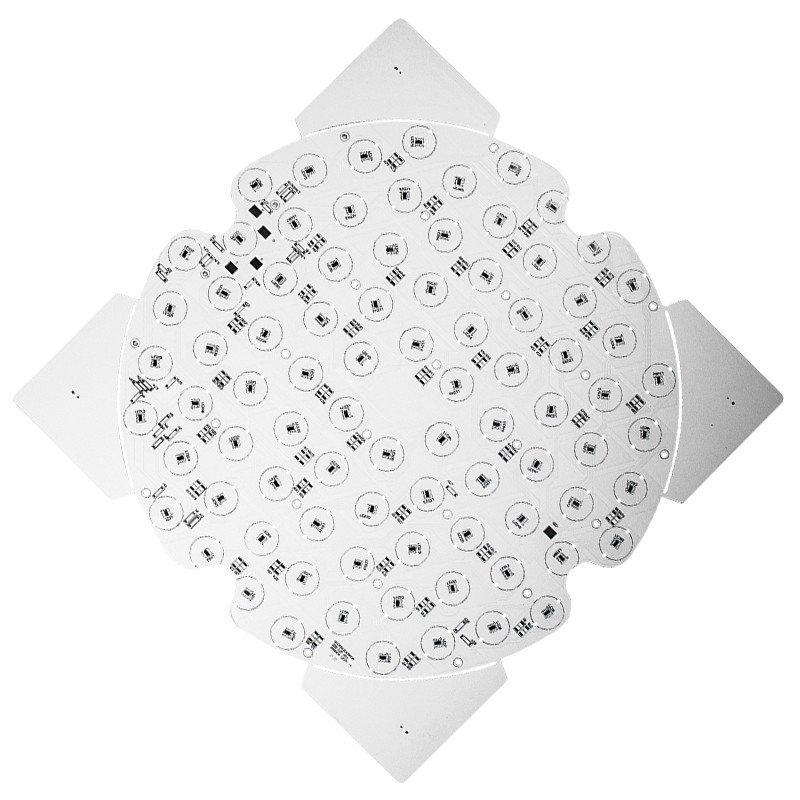

Alüminyum Yuvarlak Şekil HASL Çift Taraflı LED PCB Beyaz Lehim Maskesi
Beyaz Lehim Maskesi ve Yuvarlak Şekilli Alüminyum PCB Kartı Üreticisi
|
Numara. |
Kalem |
Seri üretim |
Prototip |
|
1 |
Katmanlar |
1-8 Katmanlar |
1-36 Katmanlar |
|
2 |
Maks.Panel Boyutu |
600*770mm( 23.62″*30.31″) |
600*770mm(23.62″*30.31″) 500*1200mm(19.69″*47.24″) |
|
3 |
Maks. Levha Kalınlığı |
8,5 mm |
8,5 mm |
|
4 |
Min.Tahta kalınlığı |
2L:0.3mm, |
2L:0.2mm, |
|
5 |
Min İç Katman Açıklığı |
0.1mm(4mil) |
0.1mm(4mil) |
|
6 |
Min Çizgi genişliği |
0,075 mm (3/3 mil) |
0,075 mm (3/3 mil) |
|
7 |
Min Çizgi alanı |
0,075 mm (3/3 mil) |
0,075 mm (3/3 mil) |
|
8 |
Min.Delik Boyutu |
0.15mm(6mil) |
0.15mm(6mil) |
|
9 |
Min kaplama delik kalınlığı |
20um(0.8mil) |
20um(0.8mil) |
|
10 |
Min Kör/Gömülü delik boyutu |
0.1mm(4mil) |
0.1 mm (1-8 katman) (4mil) |
|
11 |
PTH ÇapıHoşgörü |
±0.076mm(±3mil) |
±0.076mm(±3mil) |
|
12 |
PTH Dışı Çap.Hoşgörü |
±0.05mm(±2mil) |
±0.05mm(±2mil) |
|
13 |
Delik Konumu Sapması |
±0.05mm(±2mil) |
±0.05mm(±2mil) |
|
14 |
ağır bakır |
4oz/140μm |
6oz/175μm |
|
15 |
Min S/M Aralığı |
0.1 mm (4mil) |
0.1 mm (4mil) |
Alüminyum PCB'lerin Üretim Zorlukları:
Neredeyse tamamı alüminyum PCB'lerin üretim süreci temelde aynıdır.Burada ana üretim süreçlerini, sorunları ve çözümlerini tartışacağız.
Alüminyum PCB'lerde kullanılan bakır folyo orta kalınlıktadır.Ancak bakır folyo 3 oz'un üzerindeyse, aşındırma için genişlik yerleşimi gerekir.Tasarımın talebine uygun değilse, aşındırma sonrası iz genişliği tolerans dışı olacaktır.Bu nedenle iz genişliği kompanzasyonu doğru bir şekilde tasarlanmalıdır.Üretim sürecinde aşındırma faktörlerinin kontrol edilmesi gerekir.
2: Lehim Maskesi Baskısı
Kalın bakır folyo nedeniyle, alüminyum PCB'nin lehim maskesi baskısında zorluk vardır.Bunun nedeni ise;iz bakır çok kalınsa, o zaman kazınmış görüntü, taban tahtası ile iz yüzeyi arasında büyük bir farka sahip olacak ve lehim maskesi baskısı oldukça zor olacaktır.Bu nedenle, tercihen iki kez lehim maskesi baskısı kullanılır.Kullanılan lehim maskesi yağının kaliteli olması gerekir ve bazı durumlarda önce reçine dolgusu daha sonra lehim maskesi yapılır.
Mekanik üretim süreci, kalıplama, mekanik delme ve v-skorlama vb. İçerir ve bunlar dahili olarak bırakılır.Bu, elektriksel gücü azaltma eğilimindedir.Bu nedenle, düşük hacimli ürün üretimi için profesyonel freze bıçağı ve elektrikli freze bıçağı kullanılmalıdır.Delme parametreleri çapak oluşmasını önlemek için ayarlanmalıdır.Bu, mekanik üretiminize yardımcı olacaktır.
SSS:
S1.Nakliye maliyeti hakkında nasıl?
C: Nakliye ücreti, malların varış yeri, ağırlığı ve ambalaj boyutuna göre belirlenir.Size nakliye ücretini teklif etmemiz gerekiyorsa lütfen bize bildirin.
S2: Tüm ürünleriniz UL, ROHS vb. ile sertifikalandırılmış mı?
C: Evet, ISO9001:2015, ISO14001:2015, IFA, UL , SGS, ROHS sertifikalarına sahibiz.
S3: Tedarik kapasiteniz nasıl?
C: Tedarik kapasitemiz her gün yaklaşık 2000 metrekaredir.25 000 m2'lik fabrika alanımız Ar-Ge, pazarlama, lojistik ve satın alma operasyonlarına ev sahipliği yapmaktadır.
