1W 3W 5W 24W LED Işık Çift Taraflı PCB Devre Kartı Alüminyum Levha
2adet
MOQ
büyük.img.alt
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Temel bilgiler
Menşe yeri: Çin
Marka adı: Yizhuo
Sertifika: CE,ROHS,UL
Model numarası: Siyah Alüminyum PCB
Vurgulamak:

24W LED Işık Çift Taraflı PCB

,

5W LED Işık Çift Taraflı PCB

,

3W LED Alüminyum Levha PCB Kartı

Ödeme & teslimat koşulları
Ambalaj bilgileri: İç vakumlu ambalaj, Dış standart karton kutu ambalajı.
Teslim süresi: 10-12 iş günü
Ödeme koşulları: T / T, Western Union
Teknik Özellikler
Standart: IPC-Sınıf2/Sınıf 3
Malzeme: Alüminyum Taban
Minimum çizgi genişliği: Minimum çizgi genişliği
Tahta kalınlığı: 1.0/1.2/1.6mm
Yüzey işleme: HASL, OSP, ENIG, Altın parmak
Sertifika: UL,RoHS, CE
Ürün Açıklaması

1W 3W 5W 24W LED Işık Çift Taraflı PCB Devre Kartı Alüminyum Levha



1W 3W 5W 24W LED Işık Alüminyum PCB Devre Kartı Güç Plakası



1. PCB Montajlı Led Alüminyum PCB Tanıtımı

Fastline Circuits, tam anahtar teslim ve kısmi anahtar teslim baskılı devre kartı montaj hizmetleri verebilmektedir.Tam anahtar teslimi olarak, Baskılı Devre Kartlarının hazırlanması, bileşenlerin tedariki, çevrimiçi sipariş takibi, kalitenin sürekli izlenmesi ve son montaj dahil tüm süreçle ilgileniyoruz.Kısmi anahtar teslimi için, müşteri PCB'leri ve belirli bileşenleri sağlayabilir ve kalan parçalar tarafımızca ele alınacaktır.

Özellikler-Ürünlerimiz Avantajı

1. PCB Montajı ve PCB alanında 10 yılı aşkın deneyim üreticisi.
2. Büyük ölçekli üretim, satın alma maliyetinizin daha düşük olmasını sağlar.
3. Gelişmiş üretim hattı, istikrarlı kaliteyi ve uzun ömrü garanti eder.
4. Hemen hemen her PCB'yi ihtiyacınıza göre üretin.
5. Tüm özelleştirilmiş PCB ürünleri için %100 test.
6. Tek Noktadan Hizmet, bileşenleri satın almanıza yardımcı olabiliriz.

Metal Çekirdek PCB Yeteneği



Malzemeler

Alüminyum, bakır

Maksimum Bira Sayısı

4 Katmanlar

Maksimum Panel Boyutu

17" x 23" (432 x 584 mm2)

Min.Tahta kalınlığı

1,0 mm Al, 4 mil (0,1 mm) FR4

Bakır Kaplı (iç)

1/2 oz, 1 oz, 2 oz, 3 oz, 4 oz

Bakır Kaplı (dış)

1/2 oz, 1 oz, 2 oz, 3 oz, 4 oz

Yüzey İşlemleri

ENTEK 106A, Daldırma Altın, HAL, daldırma gümüş

Lehim maskesi

LPI: Taiyo PSR 4000, Tamura DS2200, Probimer 77MA

Minimum İz (genişlik)

12,0 mil (0,30 mm)

Minimum İz (boşluk)

12,0 mil (0,30 mm)

Minimum PAD-TO-PAD TOL.

± 3 mil (± 0,76 mm)

Delik Boyutu Toleransı (NPTH)

± 2 mil (± 0.05 mm)

Delik Boyutu Toleransı (PTH)

± 3 mil (± 0.076 mm)

Minimum Delik Boyutu

20 mil (0,50 mm)

Anahat Boyutlu Tol.

< ± 10 mil (0,25 mm)

İyonik Temizlik

< 5 mg/in2 NaCl (0.775 mg/cm2)

Empedans Kontrolü

± %10 (Farklı)

çarpıtma

< %1

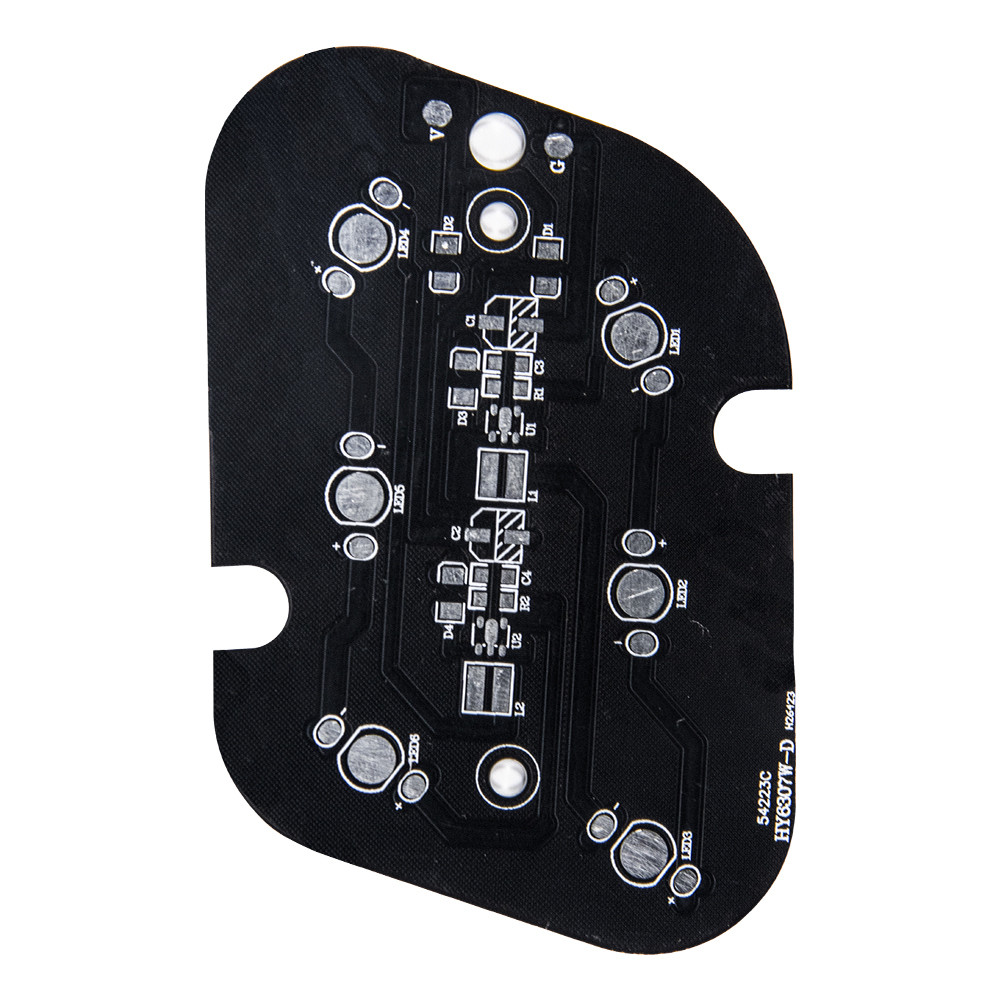

1W 3W 5W 24W LED Işık Çift Taraflı PCB Devre Kartı Alüminyum Levha 0

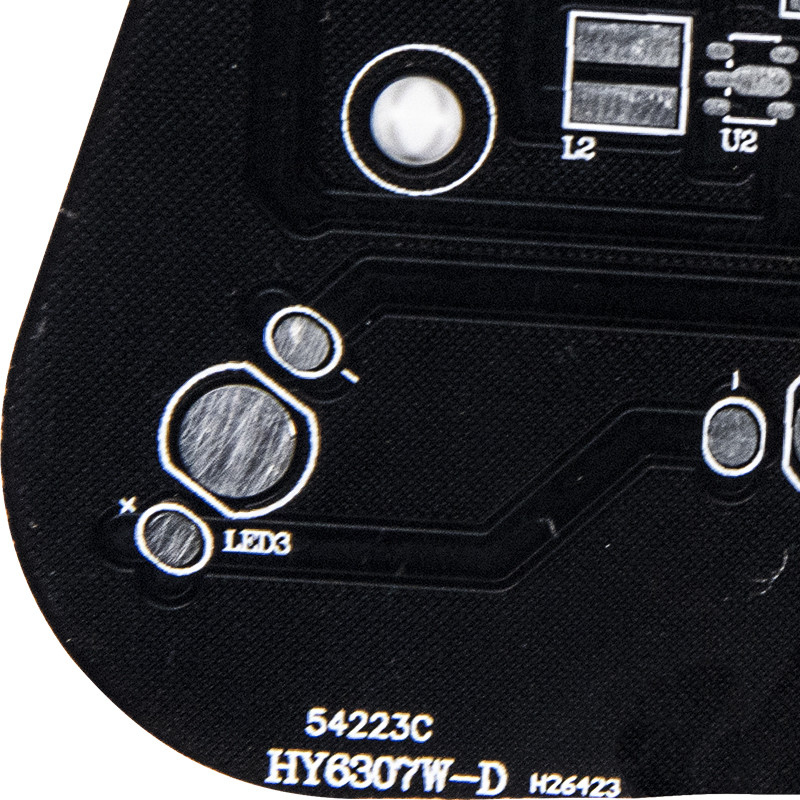

1W 3W 5W 24W LED Işık Çift Taraflı PCB Devre Kartı Alüminyum Levha 1


SSS:

S1.Nakliye maliyeti hakkında nasıl?

C: Nakliye ücreti, malların varış yeri, ağırlığı ve ambalaj boyutuna göre belirlenir.Size nakliye ücretini teklif etmemiz gerekiyorsa lütfen bize bildirin.



S2: Tüm ürünleriniz UL, ROHS vb. ile sertifikalandırılmış mı?

C: Evet, ISO9001:2015, ISO14001:2015, IFA, UL , SGS, ROHS sertifikalarına sahibiz.



S3: Dosyalarım güvende mi?

C: Dosyalarınız tam bir güvenlik ve güvenlik içinde tutulur. Tüm süreç boyunca müşterilerimizin fikri mülkiyet haklarını koruruz. Müşterilerden gelen tüm belgeler asla üçüncü şahıslarla paylaşılmaz.
