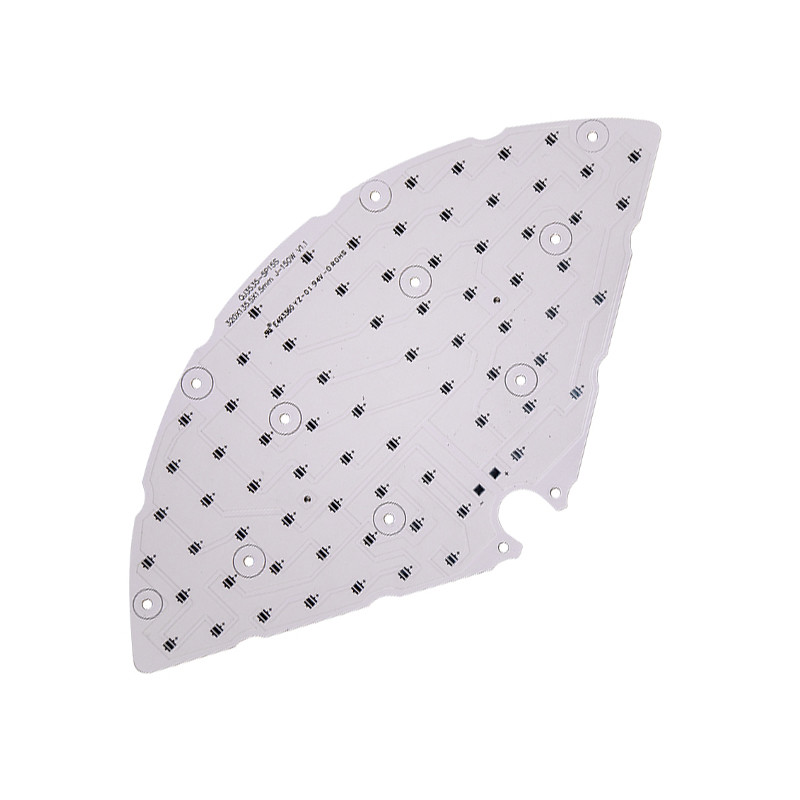

Tek Taraflı Alüminyum 94V0 LED Şerit PCB Beyaz Siyah Serigrafi
2adet
MOQ
büyük.img.alt
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Temel bilgiler
Menşe yeri: Çin
Marka adı: Yizhuo
Sertifika: CE,ROHS,UL
Model numarası: Tek Taraflı PCB 02
Vurgulamak:

94V0 LED Şerit PCB

,

ROHS LED Şerit PCB

,

94V0 LED MCPCB

Ödeme & teslimat koşulları
Ambalaj bilgileri: İç vakumlu ambalaj, Dış standart karton kutu ambalajı.
Teslim süresi: 10-12 iş günü
Ödeme koşulları: T / T, Western Union
Teknik Özellikler
İşçilik: IPC-A-600 ve IPC-6012 SINIF II ile uyumluluk
Malzeme: Alüminyum
Serigrafi: Siyah beyaz
Elektrik testi: Fikstür / Uçan Prob
Uygulama: her türlü ışık
Sertifika: UL,RoHS, CE
Ürün Açıklaması

Tek Taraflı Alüminyum 94V0 LED Şerit PCB Beyaz Siyah Serigrafi



LED Şerit Tek Taraflı Alüminyum PCB Kurulu 94-v0 ışık için led mcpcb



Alüminyum PCB Stack Up detayları çizim olarak.

1. Alüminyum PCB Bakır İz Katmanı
Bakır devre (izler) katmanı, FR4 malzemesine kıyasla baskılı devreyi oluşturmak için kazınmıştır,

Alüminyum PCB, aynı kalın devre katmanı ve aynı iz genişliği olduğunda daha yüksek elektrik akımı taşıyabilir.



2. Alüminyum PCB Dilektik Katman
Dilektik katman, esas olarak yapışma, yalıtım ve ısı iletimi işlevi gören Alüminyum PCB'nin temel teknolojisidir.

Yalıtımın ısıl iletkenliği ne kadar iyi olursa, bileşenler çalışırken ısıyı o kadar hızlı yayar, bu da modüllerin güç yüklemesini iyileştirmek, hacmini azaltmak, ömrünü uzatmak ve çıkış gücünü artırmak gibi amaçları gerçekleştirebilir.



3. Alüminyum PCB Metal Yüzey Katmanı
Genellikle maliyet ve teknik özellikler göz önüne alındığında alüminyum ideal seçimdir.Mevcut alüminyum levhalar 6061,5052,1060 vb.'dir.


SERİ

KALEM

TEKNİK VERİ

1

Ürün adı

Yüksek kaliteli Base 5630 Led Alüminyum Pcb Kartı

2

Marka

güneş ışığı

3

Katman

1-24 katman

4

Maksimum Kart Boyutu

457x610mm

5

Min Kurulu Kalınlığı

4 (katman) 0.40mm/16mil

6 (katman) 0.80mm/32mil

8 (katman)1.00mm/40mil

10 (katman) 1.20mm/48mil

6

Min Çizgi Genişliği1

0.10mm/4mil

7

MinLine Aralığı

0.10mm/4mil

8

Min Delik Boyutu

0.20mm/8mil

9

PTH Et Kalınlığı

0.020mm/0.8mil

10

PTH çap toleransı

±0.05mm/±2mil

11

NPTH delik çapı toleransı

±0.025mm/±1mil

12

Anahat Toleransı

±0.1mm/±4mil

13

S/M Aralığı

0.08mm/3mil

14

En boy oranı

10:1

15

PCB Sarma ve Büküm

≤0.7%

16

Elektrik Dayanımı

>1.3KV/mm

17

Soyulma Mukavemeti

1.4N/mm

18

Lehim Maskesi Aşınma

≥6H

19

PCB Yanıcılığı

94V-0

20

Empedans Kontrolü

±%5



Tek Taraflı Alüminyum 94V0 LED Şerit PCB Beyaz Siyah Serigrafi 0

Tek Taraflı Alüminyum 94V0 LED Şerit PCB Beyaz Siyah Serigrafi 1




SSS:



S1.Bir fabrika veya ticaret şirketi misiniz?

A: Kendi PCB üretim ve Montaj fabrikamız var.



S2: Tüm ürünleriniz UL, ROHS vb. ile sertifikalandırılmış mı?

C: Evet, ISO9001:2015, ISO14001:2015, IFA, UL , SGS, ROHS sertifikalarına sahibiz.



S3: Hangi hizmetiniz var?

A: Pcb imalatı, parça alımı, pcb montajı, komple montajı sağlıyoruz.
