94v0 Tek Taraflı PCB'ler
2adet
MOQ
büyük.img.alt
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Temel bilgiler
Menşe yeri: Çin
Marka adı: Yizhuo
Sertifika: CE,ROHS,UL
Model numarası: baskılı devre kartı
Vurgulamak:

94v0 Tek Taraflı PCB'ler

,

OSP Tek Taraflı PCB'ler

,

94v0 Elektronik Devre Kartı

Ödeme & teslimat koşulları
Ambalaj bilgileri: İç vakumlu ambalaj, Dış standart karton kutu ambalajı.
Teslim süresi: 10-12 iş günü
Ödeme koşulları: T / T, Western Union
Teknik Özellikler
Ürün adı: baskılı devre kartı
Katman: Tek katman
Serigrafi: Beyaz, Siyah, Sarı
Elektrik testi: Fikstür / Uçan Prob
kullanım: Taşınabilir Ses Oynatıcı
Yüzey İşlemleri: OSP, HASL, HASL Lf, Daldırma Altın, vb.
Ürün Açıklaması

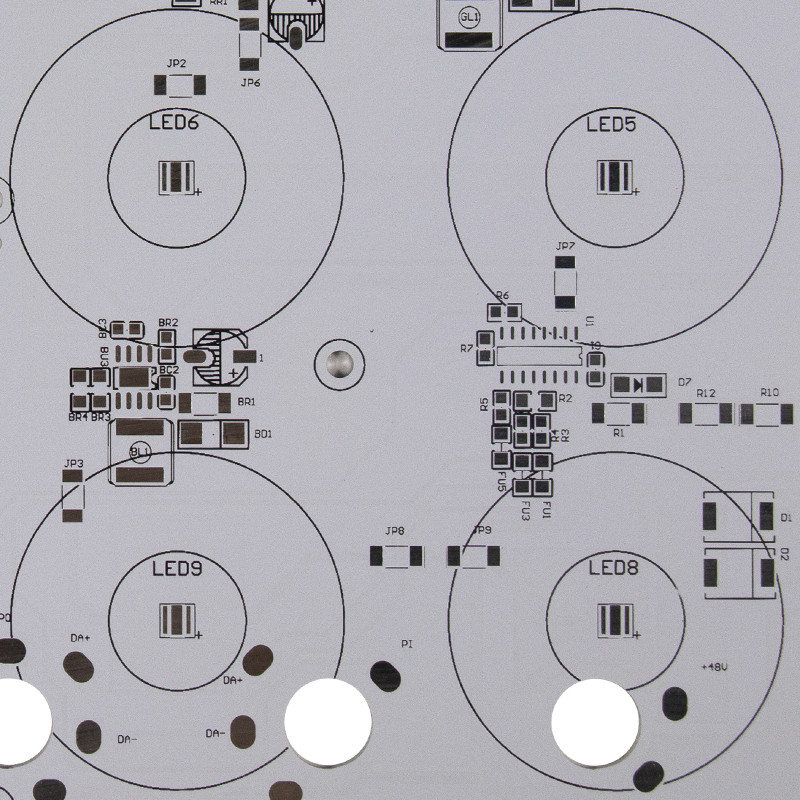

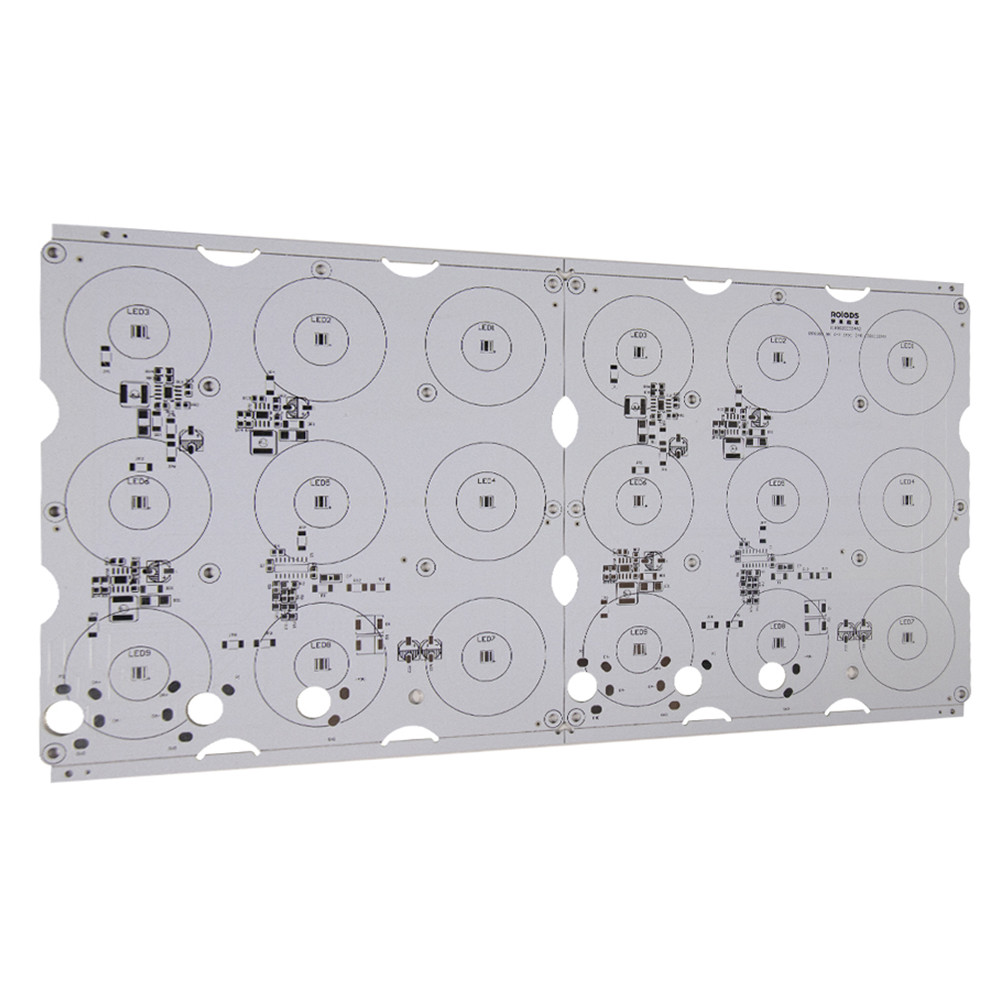

94v0 Tek Taraflı PCB'ler



Elektronik devre kartı 94v-0 pcb alüminyum smd led pcb kartı

Alüminyum PCB, LED aydınlatma endüstrisinde yaygın olarak kullanılan bir tür metal çekirdekli baskılı devre kartıdır (MCPCB).



Alüminyum PCB Üreticisi arıyorsanız, Yizhuo, yüksek termal iletkenliğe sahip Alüminyum PCB üretiminde uzun yıllara dayanan deneyime sahiptir, birinci sınıf bir hizmet ve kapsamlı yüksek teknoloji seçenekleri sunuyoruz.



MCPCB, Metal Çekirdekli PCB, termal PCB - hangi adı tercih ederseniz edin, bunların tümü devre kartının ısı yayıcı kısmı olarak bir ana metal malzeme kullanan kartlardır. Bu tipler tipik olarak alüminyumdan oluşan bir metal taban ile üretilir (en yaygın olarak ) olmakla birlikte bakır ile de üretilebilir.



1
Tanım
PCB Spesifikasyonu
2
Malzeme
FR-4/HTG150-180 FR-4/CEM-1/CEM-3/Alüminyum
3
Katman
1-20
4
Tahta kalınlığı
0,2 mm - 4,0 mm
5
Levha Kalınlığı Toleransı
+/-10%
6
Bakır kalınlığı
17.5um-175um (0.5oz-5oz)
7
Min İz Genişliği
0.15mm
8
Min Boşluk Genişliği
0.15mm
9
Min Delme Çapı
0,2 mm
10
PTH bakır kalınlığı
0.4-2mil(10-50um)
11
Aşındırma Toleransı
±1mil(±25um)
12
V kesim açısı
25°,30°,45°,60°
13
Çizginin İnci Mukavemeti
≥ 6lb/in(≥ 107g/mm)
14
Empedans kontrolü ve tolerans
50Ω±%10
15
Büküm ve Sarma
≤ 0,5%
16
Lehim maskesi
Yeşil, Kırmızı, Mavi, Beyaz, Siyah, Sarı
17
Yüzey İşlem/Kaplama
HASL/Kurşunsuz HASL/OSP/Altın Kaplama/Daldırma Altın/ENIG



94v0 Tek Taraflı PCB'ler 0



Alüminyum PCB Uygulamaları:

Genel aydınlatma uygulamaları (Sokak Işığı, El Feneri, Spot Işığı vb.)

Arka ışık ünitesi uygulamaları

Arka ışık ünitesi uygulamaları

Güç dönüştürücüler: telekom, yüksek voltaj regülatörü, güç kaynakları

Hibrit/elektrik motoru kontrol uygulamaları

fotovoltaik

94v0 Tek Taraflı PCB'ler 1


SSS:



S1.PCB/PCBA hizmetlerinizin ana ürünleri nelerdir?

A: Endüstriyel kontrol, Otomotiv, Tıbbi Ekipman, Haberleşme Elektroniği, Güvenlik Cihazları.



S2: Tüm ürünleriniz UL, ROHS vb. ile sertifikalandırılmış mı?

C: Evet, ISO9001:2015, ISO14001:2015, IFA, UL , SGS, ROHS sertifikalarına sahibiz.



S3: Nakliye ücretine ne dersiniz?

C: Nakliye ücreti, malların varış yeri, ağırlığı ve ambalaj boyutuna göre belirlenir.Size nakliye ücretini teklif etmemiz gerekiyorsa lütfen bize bildirin.
