7w Ampul Alüminyum LED PCB
2adet
MOQ
büyük.img.alt
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Temel bilgiler
Menşe yeri: Çin
Marka adı: Yizhuo
Sertifika: CE,ROHS,UL
Model numarası: led pcb kurulu 05
Vurgulamak:

7w Ampul Alüminyum LED PCB

,

5w Ampul Alüminyum LED PCB

,

OSP SMD LED PCB Kartı

Ödeme & teslimat koşulları
Ambalaj bilgileri: İç vakumlu ambalaj, Dış standart karton kutu ambalajı.
Teslim süresi: 10-12 iş günü
Ödeme koşulları: T / T, Western Union
Teknik Özellikler
Ürün adı: LED PCB Kartı
Bitmiş Kalınlık: % 5
Serigrafi: Beyaz, Siyah, Sarı
Elektrik testi: Fikstür / Uçan Prob
Delik toleransı: PTH: ±0.075, NTPH: ±0.05
Yüzey İşlemleri: OSP, HASL, HASL Lf, Daldırma Altın, vb.
Ürün Açıklaması

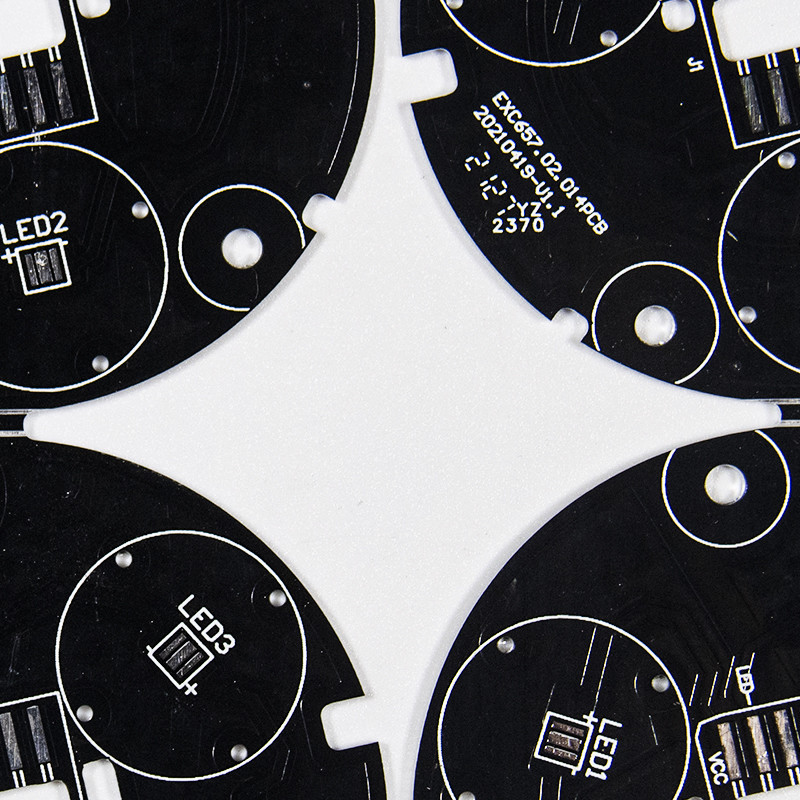

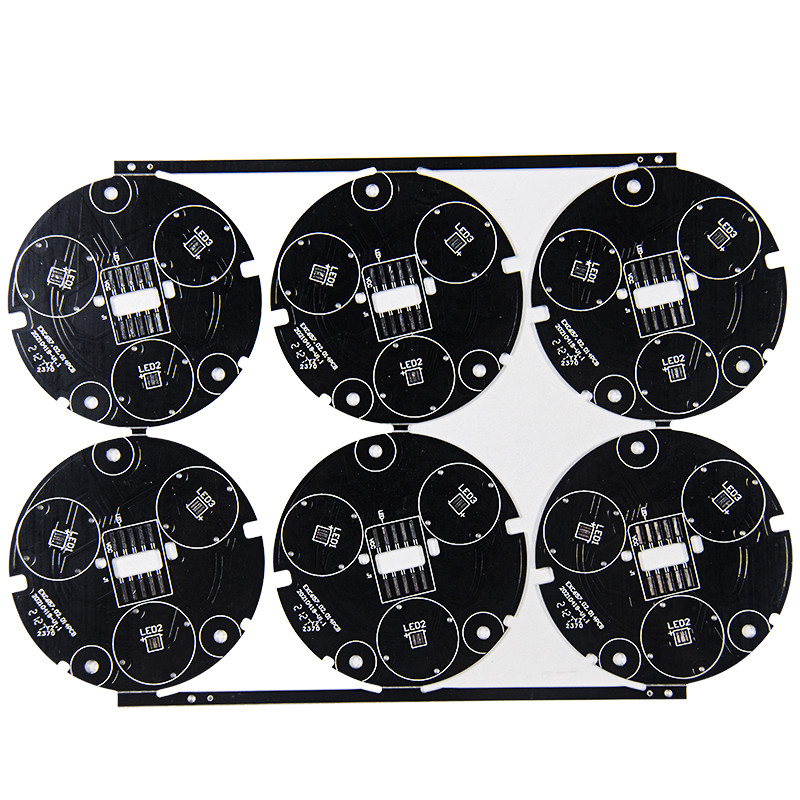

7w Ampul Alüminyum LED PCB



LED PCB Alüminyum smd led pcb kartı 94v0 3w 5w 7w Ampul Pcb


Anlamanızı istediğimiz ilk şey, LED'in Işık Yayan Diyot anlamına geldiğidir.Bir Baskılı Devre Kartına (PCB) lehimlendiğinde kart üzerinde ışık oluşturacak olan yarı iletken diyotlara sahiptir.



Genel olarak, LED PCB, kendisine lehimlenmiş LED bileşenlerine sahip bir devre kartı olarak kabul edilir.Ancak devre kartının anlamanızı istediğimiz başka önemli özellikleri ve bileşimleri de var.

Bir LED PCB'nin etkin bir şekilde çalışması için, devre kartına elektriksel olarak bağlı olarak ışık oluşturmak üzere bir çipi bağlamak için bir seramik taban ve bir termal ısı emici kullanılacaktır.



Bahsetmeye değer, LED PCB üretiminin, özellikle soğutma ısısı söz konusu olduğunda, farklı bir dönüş yapma eğiliminde olmasıdır.LED PCB üzerindeki ısıyı soğutmak için geleneksel yöntemler kolay olmadığından, işi yapabilecek malzemelerin kullanılması zorunlu hale geldi.



1 Tanım PCB Spesifikasyonu
2 Malzeme FR-4/HTG150-180 FR-4/CEM-1/CEM-3/Alüminyum
3 Katman 1-20
4 Tahta kalınlığı 0,2 mm - 4,0 mm
5 Levha Kalınlığı Toleransı +/-10%
6 Bakır kalınlığı 17.5um-175um (0.5oz-5oz)
7 Min İz Genişliği 0.15mm
8 Min Boşluk Genişliği 0.15mm
9 Min Delme Çapı 0,2 mm
10 PTH bakır kalınlığı 0.4-2mil(10-50um)
11 Aşındırma Toleransı ±1mil(±25um)
12 V kesim açısı 25°,30°,45°,60°
13 Çizginin İnci Mukavemeti ≥ 6lb/in(≥ 107g/mm)
14 Empedans kontrolü ve tolerans 50Ω±%10
15 Büküm ve Sarma ≤ 0,5%
16 Lehim maskesi Yeşil, Kırmızı, Mavi, Beyaz, Siyah, Sarı
17 Yüzey İşlem/Kaplama HASL/Kurşunsuz HASL/OSP/Altın Kaplama/Daldırma Altın/ENIG
18 sertifika ROSH.ISO9001, UL Sertifikası
19 Dosya Protel 99se/P-CAD/Autocad/Cam350
20 İç ambalaj Vakum paketleme, Plastik torba
21 Dış ambalaj Standart karton ambalaj





7w Ampul Alüminyum LED PCB 0

7w Ampul Alüminyum LED PCB 1


SSS:



S1.Kurşun zamanı ne kadar?

A: numuneler için 5-7 iş günü sürecektir;toplu siparişler için 10-15 kelime günü sürecektir.



S2: Tüm ürünleriniz UL, ROHS vb. ile sertifikalandırılmış mı?

C: Evet, ISO9001:2015, ISO14001:2015, IFA, UL , SGS, ROHS sertifikalarına sahibiz.



S3: Kalitenizi kontrol etmek için nasıl numune alabilirim?

C: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.
