OEM 12W LED Aydınlatma Panosu Alüminyum Taban Tek Noktadan Hizmet

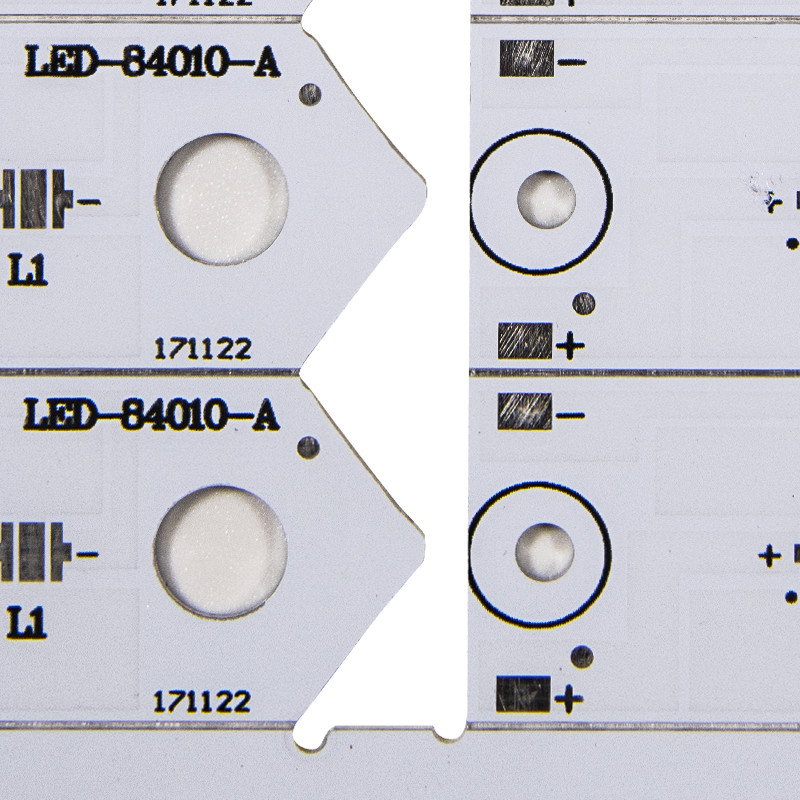

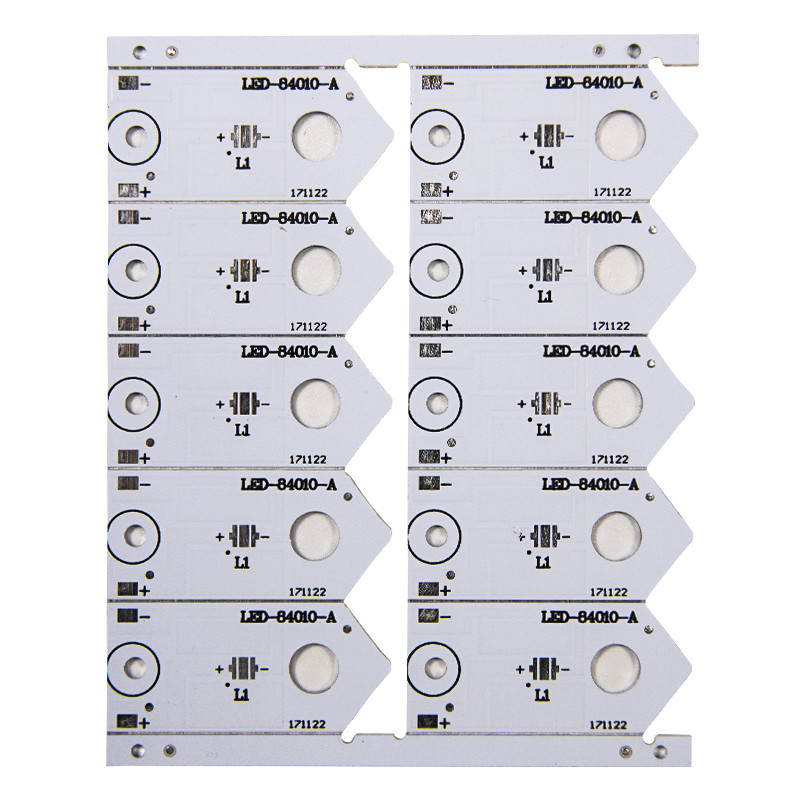

OEM PCBA Üreticisi 12W led PCB kartı LED Aydınlatma Kartı
Alüminyum PCB, LED aydınlatma endüstrisinde yaygın olarak kullanılan bir tür metal çekirdekli baskılı devre kartıdır (MCPCB).
Alüminyum PCB Üreticisi arıyorsanız, Shenzhen Yizhuo PCB fabrikası, yüksek termal iletkenliğe sahip Alüminyum PCB üretiminde zengin deneyime sahiptir, birinci sınıf bir hizmet ve kapsamlı yüksek teknoloji seçenekleri sunuyoruz.
MCPCB, Metal Çekirdekli PCB, termal PCB - hangi adı tercih ederseniz edin, bunların tümü devre kartının ısı yayıcı kısmı olarak bir ana metal malzeme kullanan kartlardır. Bu tipler tipik olarak alüminyumdan oluşan bir metal taban ile üretilir (en yaygın olarak ) olmakla birlikte bakır ile de üretilebilir.
Alüminyum PCB Uygulamaları:
Genel aydınlatma uygulamaları (Sokak Işığı, El Feneri, Spot Işığı vb.)
Arka ışık ünitesi uygulamaları
Sistem otomotiv LED uygulamaları
Güç dönüştürücüler: telekom, yüksek voltaj regülatörü, güç kaynakları
Hibrit/elektrik motoru kontrol uygulamaları
fotovoltaik
|
Katman
|
1~64 Katman
|
|
Malzeme
|
FR4, CEM1, CEM3, Yükseklik TG, Rogers, F4B, Taconic, FR1, FR2, 94V0, Alüminyum
|
|
Üretim kapasitesi
|
30000 ㎡/ay
|
|
tahta şekli
|
Dikdörtgen, Yuvarlak, Yuvalar, Kesikler, Karmaşık Düzensiz
|
|
tahta kesme
|
Kesme, V-Skor, Sekme Yönlendirmeli, Sayaç Batık
|
|
Tahta kalınlığı
|
0.2~8.0mm, Esnek 0.1-0.25mm
|
|
Bakır ağırlığı
|
0,5oZ~12oZ
|
|
Lehim maskesi
|
Çift taraflı Yeşil LPI, Kırmızı, Beyaz, Sarı, Mavi, Siyah, Mor vb.Lehim maskesi
|
|
ipek ekran
|
Beyaz, Sarı, Siyah vb. Çift Taraflı veya Tek Taraflı
|
|
Minimum çizgi genişliği/boşluğu
|
0.08mm/3mil
|
|
Maksimum tahta boyutları
|
25,6 inç*43.3 inç veya 650 mm*1100 mm
|
|
Min matkap deliği çapı
|
0.1mm
|
|
Min Lazer Matkap delik çapı
|
0,075 mm
|
|
Yüzey
|
HASL, ENIG, Daldırma Kalay, Daldırma Gümüş, OSP,ENEPIG vb.
|
|
Levha kalınlığı toleransı
|
± %10
|
|
Minimum yuva genişliği
|
0.12", 3.0mm veya 120mils
|
|
V-skor derinliği
|
Levha kalınlığının %20-25'i
|
|
PTH Et Kalınlığı
|
>0.025mm
|
|
PTH Delik Çapı Toleransı
|
±0.076mm
|
|
PTH Olmayan Delik Çapı Toleransı
|
±0.05mm
|
|
Delik Konumu Sapması
|
±0.076mm
|
|
lavabo delikleri
|
Evet
|
|
Kalite Standardı
|
IPC-A600F/MIL-STD-105D
|
|
Tasarım dosyası formatı
|
Gerber RS-274X, 274D, Eagle ve AutoCAD'S DXF,DWG
|
SSS:
S1.MOQ sınırlı var mı?
A: herhangi bir minimum sipariş miktarımız yok, kabul ettiğimiz minimum sipariş 1 adettir.
S2: Tüm ürünleriniz UL, ROHS vb. ile sertifikalandırılmış mı?
C: Evet, ISO9001:2015, ISO14001:2015, IFA, UL , SGS, ROHS sertifikalarına sahibiz.
S3: Kalitenizi kontrol etmek için nasıl numune alabilirim?
C: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.
