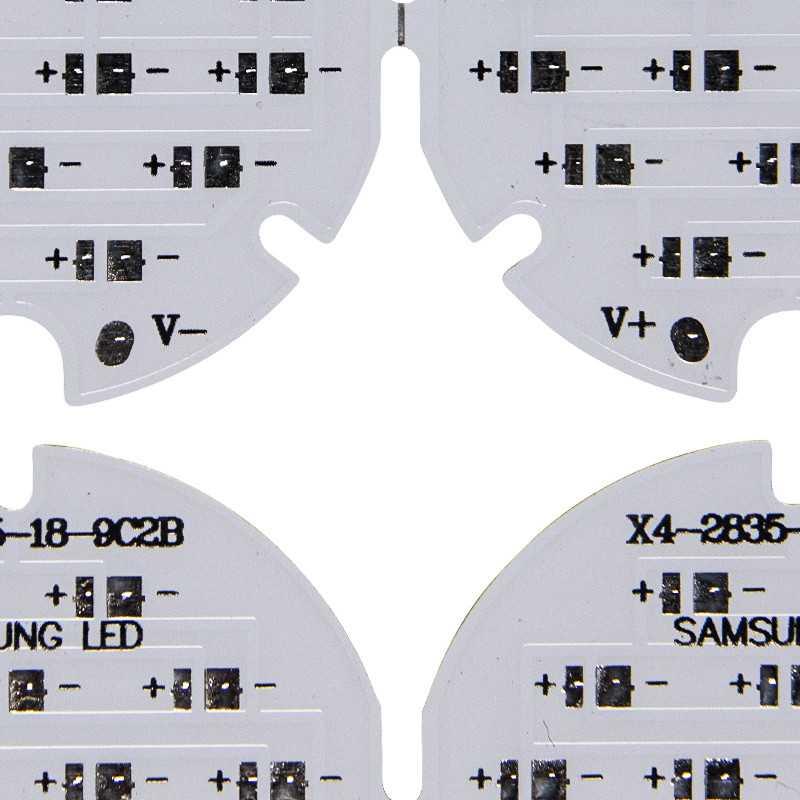

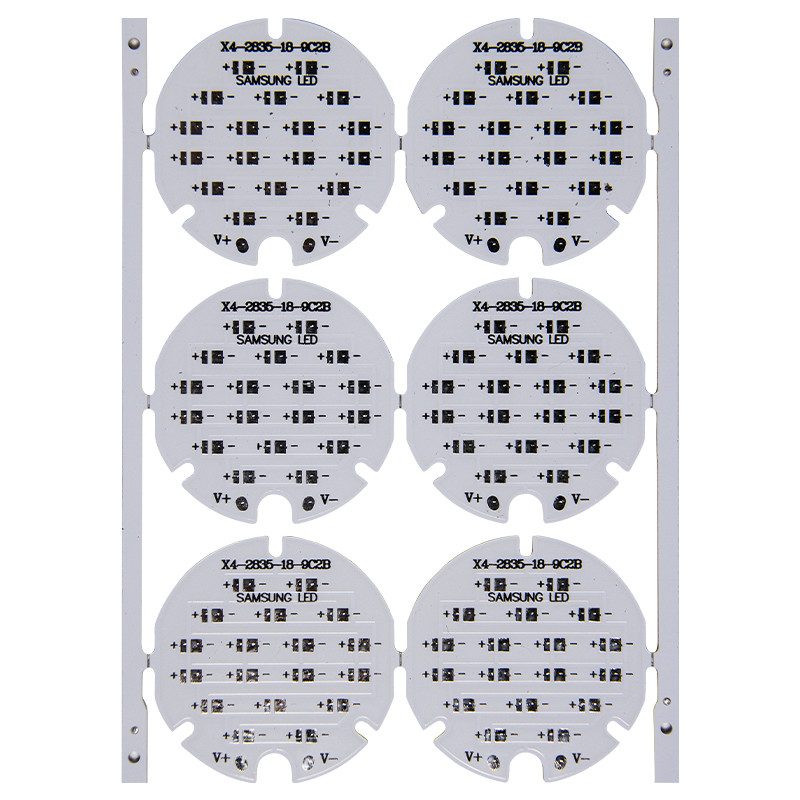

Flex 0.25mm Alüminyum LED PCB
Led Işık İçin Kullanılan Led Modül Pcb Alüminyum Taban Devre Kartı
LED ve Baskılı Devre Kartı Arasındaki İlişki:
Baskılı Devre Kartının Teknik Yeniliği
Baskılı Devre Kartı, daha karmaşık ve büyük ölçekli devreler için daha az alan ve malzeme sağlayan devre teknolojisinin dahice bir yeniliğidir.Baskılı devre kartı, elektrik ve elektronik bileşenleri daha küçük, daha esnek ve daha hassas hale getirdiği için devre teknolojisinde çok önemli bir buluş.Örneğin, FPC(Esnek PCB), Çok Katmanlı PCB, BGA PCB, rijit-Flex PCB, vb.
LED Aydınlatmanın Geniş Uygulaması
LED, ışık yayan diyotun kısaltmasıdır.Bir LED çoğunlukla, akım belirli bir yönde geçtiğinde ışık yayan iki uçlu bir yarı iletken cihazdır.LED'ler yalnızca düşük yoğunluklu kızılötesi ışık yayan cihazlarla başlasa da, bu teknoloji aydınlatmada uzun yıllardır yaygın olarak kullanılmaktadır.Modern LED'ler sadece yüksek yoğunlukta, çok parlak ışık sağlamakla kalmaz, aynı zamanda hastane ameliyathanelerinde bitki büyüme lambaları, araba lambaları, sokak lambaları, trafik lambaları, gölgesiz ışıklar gibi çeşitli sahnelerde farklı kullanım ve kullanım sağlar.
LED Baskılı Devre Kartı
LED çipini PCB Board'a lehimlemek, PCB devresi bir şekilde bağlı olduğu sürece yanacaktır, bu da LED PCB'yi oluşturur.LED PCB'lerde tipik olarak devreyi yerinde tutmak ve kanalın düzgün çalışmasına izin vermek için bir ısı emici ve seramik kaide bulunur.LED'ler, PCB'ye ve devreleri bağlayan ekipmana zarar verebilecek çok fazla ısı üretme eğiliminde oldukları için bir ısı emici gereklidir.
LED çok fazla ısı üreteceğinden, led PCB genellikle üretim malzemesi olarak metal alt tabaka kullanır.Isıyı hızlı bir şekilde dağıtma yeteneğine sahip metallerin daha iyi bir seçim olduğu kanıtlanmıştır.Genellikle led PCB tasarlanırken Alüminyum PCB tercih edilir.Alüminyum PCB genellikle ısıyı daha hızlı dağıtabilen ince bir dielektrik tabakası da içerir.
Genel aydınlatmaya ek olarak, led PCB ayrıca görünür ışık, kızılötesi ve ultraviyole ışık sağlayabilir.Diğer ışık kaynakları ile karşılaştırıldığında, LED PCB daha yüksek enerji sağlayabilir.
Katman
|
1~64 Katman
|
Malzeme
|
FR4, CEM1, CEM3, Yükseklik TG, Rogers, F4B, Taconic, FR1, FR2, 94V0, Alüminyum
|
Üretim kapasitesi
|
30000 ㎡/ay |
tahta şekli
|
Dikdörtgen, Yuvarlak, Yuvalar, Kesikler, Karmaşık Düzensiz
|
tahta kesme
|
Kesme, V-Skor, Sekme Yönlendirmeli, Sayaç Batık
|
Tahta kalınlığı
|
0.2~8.0mm, Esnek 0.1-0.25mm
|
Bakır ağırlığı
|
0,5oZ~12oZ
|
Lehim maskesi
|
Çift taraflı Yeşil LPI, Kırmızı, Beyaz, Sarı, Mavi, Siyah, Mor vb.Lehim maskesi
|
ipek ekran
|
Beyaz, Sarı, Siyah vb. Çift Taraflı veya Tek Taraflı
|
Minimum çizgi genişliği/boşluğu
|
0.08mm/3mil
|
Maksimum tahta boyutları
|
25,6 inç*43.3 inç veya 650 mm*1100 mm
|
Min matkap deliği çapı
|
0.1mm
|
Min Lazer Matkap delik çapı
|
0,075 mm
|
Yüzey
|
HASL, ENIG, Daldırma Kalay, Daldırma Gümüş, OSP,ENEPIG vb.
|
Levha kalınlığı toleransı
|
± %10
|
Minimum yuva genişliği
|
0.12", 3.0mm veya 120mils
|
V-skor derinliği
|
Levha kalınlığının %20-25'i
|
PTH Et Kalınlığı
|
>0.025mm
|
PTH Delik Çapı Toleransı
|
±0.076mm
|
PTH Olmayan Delik Çapı Toleransı
|
±0.05mm
|
Delik Konumu Sapması
|
±0.076mm
|
lavabo delikleri
|
Evet
|
Kalite Standardı
|
IPC-A600F/MIL-STD-105D
|
Tasarım dosyası formatı
|
Gerber RS-274X, 274D, Eagle ve AutoCAD'S DXF,DWG
|
SSS:
S1.MOQ sınırlı var mı?
A: herhangi bir minimum sipariş miktarımız yok, kabul ettiğimiz minimum sipariş 1 adettir.
S2: Tüm ürünleriniz UL, ROHS vb. ile sertifikalandırılmış mı?
C: Evet, ISO9001:2015, ISO14001:2015, IFA, UL , SGS, ROHS sertifikalarına sahibiz.
Q3: PCB/PCBA hizmetlerinizin ana ürünleri nelerdir?
A: Endüstriyel kontrol, Otomotiv, Tıbbi Ekipman, Haberleşme Elektroniği, Güvenlik Cihazları.
