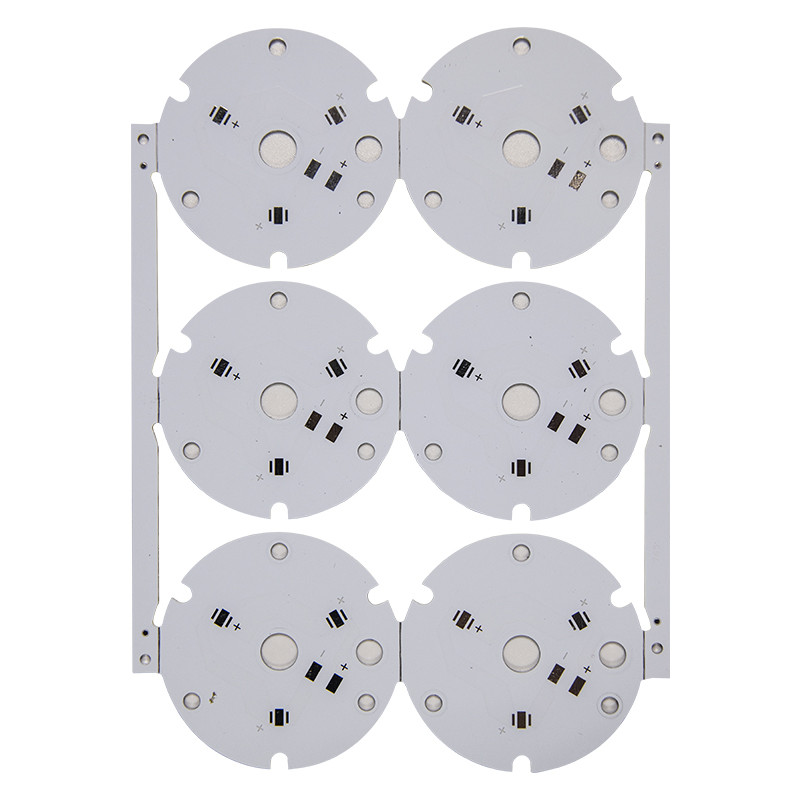

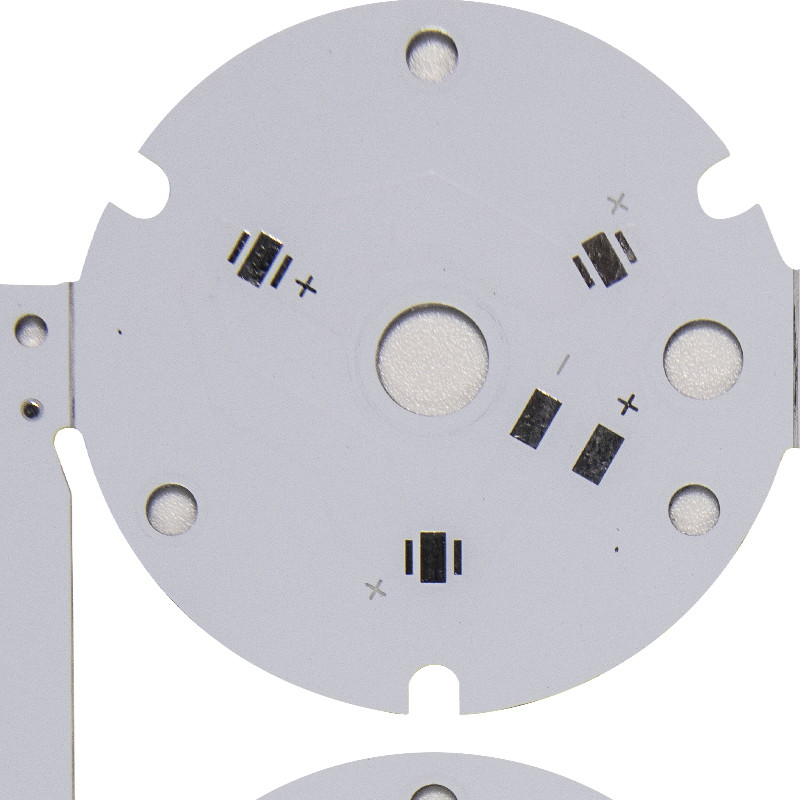

Özel Güneş Işığı 94v0 LED PCB Kartı Alüminyum Uçan Prob
Özel güneş ışığı pcb 94v-0 alüminyum pcb devre pcb led'leri
SMD LED PCB Kartı nedir?
SMD, Yüzey Montaj Cihazı anlamına gelir.Yüzeye montaj teknolojisi (SMT) neredeyse açık delik teknolojisinin yerini almıştır.Ancak, yüzeye monte edilemeyen bileşenler için hala açık delik teknolojisi kullanılmaktadır.Bu nedenle, Yüzey Montajlı LED PCB çok popüler
SMD'ler, doğrudan PCB üzerine yerleştirilebilen kompakt bileşenlerdir.Bileşenlerde uç olmadığından veya küçük uçlara sahip olabileceğinden deliğe gerek yoktur.Cihazın uçlarında bağlantı yapmak için kullanılan sadece küçük kontaklar vardır.Sonuç olarak, PCBA çok kompakttır.SMD'ler yeniden akış lehimleme kullanılarak lehimlenir.İlk olarak, lehim pastası çıplak tahtaya uygulanır.Daha sonra bileşenler alınır ve istenilen yere yerleştirilir.Son olarak, tahta bir yeniden akış fırınından geçirilir ve bileşenler herhangi bir güçlük çekmeden doğrudan monte edilir.
Bir SMD LED PCB kartı, delikli eşdeğerlerinden daha kompakt olan SMD LED'leri içerir.SMD LED'ler günümüzde yaygın olarak kullanılmaktadır.Bölgedeki aydınlık seviyesini artıran daha yüksek lümen çıkışı sağlarlar.Daha verimli ve daha parlaktırlar.SMD LED PCB kartlarının tercih edilmesinin nedeni budur.
Katmanlar |
Seri üretim: 2~58 katman / Pilot çalıştırma: 64 katman |
Maks.Kalınlık |
Seri üretim: 394mil (10 mm) / Pilot çalıştırma: 17,5 mm |
Malzeme |
FR-4 (Standart FR4, Mid-Tg FR4, Hi-Tg FR4, Kurşunsuz montaj malzemesi), Halojensiz, Seramik dolgulu, Teflon, Poliimid, BT, PPO, PPE, Hibrit, Kısmi hibrit, vb. |
Min.Genişlik/Aralık |
İç katman: 3mil/3mil (HOZ), Dış katman: 4mil/4mil(1OZ) |
Maks.Bakır Kalınlığı |
UL sertifikalı: 6.0 OZ / Pilot çalıştırma: 12 OZ |
Min.Delik büyüklüğü |
Mekanik matkap: 8mil(0.2mm) Lazer matkap: 3mil(0.075mm) |
Maks.Panel Boyutu |
1150mm × 560mm |
En Boy Oranı |
18:1 |
Yüzey |
HASL, Daldırma Altın, Daldırma Kalay, OSP, ENIG + OSP, Daldırma Gümüş, ENEPIG, Altın Parmak |
Özel İşlem |
Gömülü Delik, Kör Delik, Gömülü Direnç, Gömülü Kapasite, Hibrit, Kısmi hibrit, Kısmi yüksek yoğunluk, Geri delme ve Direnç kontrolü. |
SSS:
S1.MOQ sınırlı var mı?
A: herhangi bir minimum sipariş miktarımız yok, kabul ettiğimiz minimum sipariş 1 adettir.
S2: Ürünler için garanti veriyor musunuz?
C: Evet, ürünlerimize 2 yıl garanti veriyoruz.
S3: Kalitenizi kontrol etmek için nasıl numune alabilirim?
C: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.
