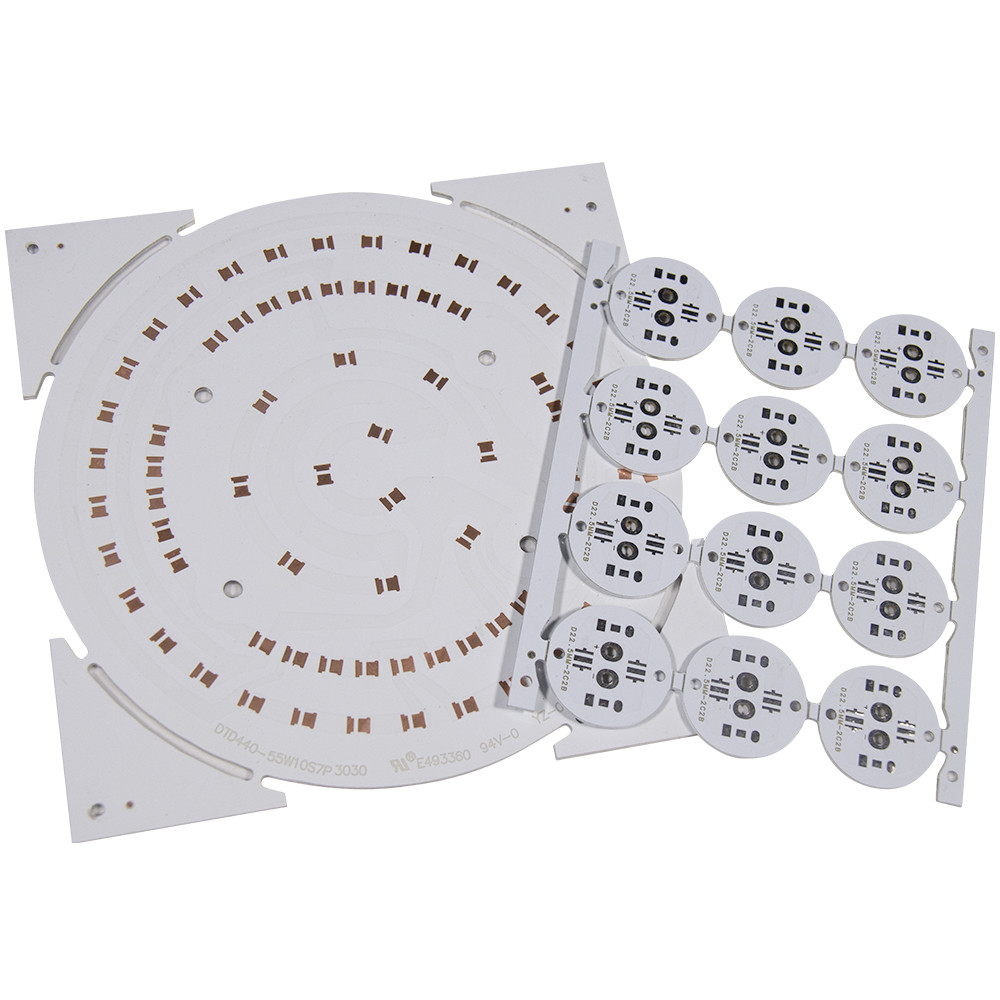

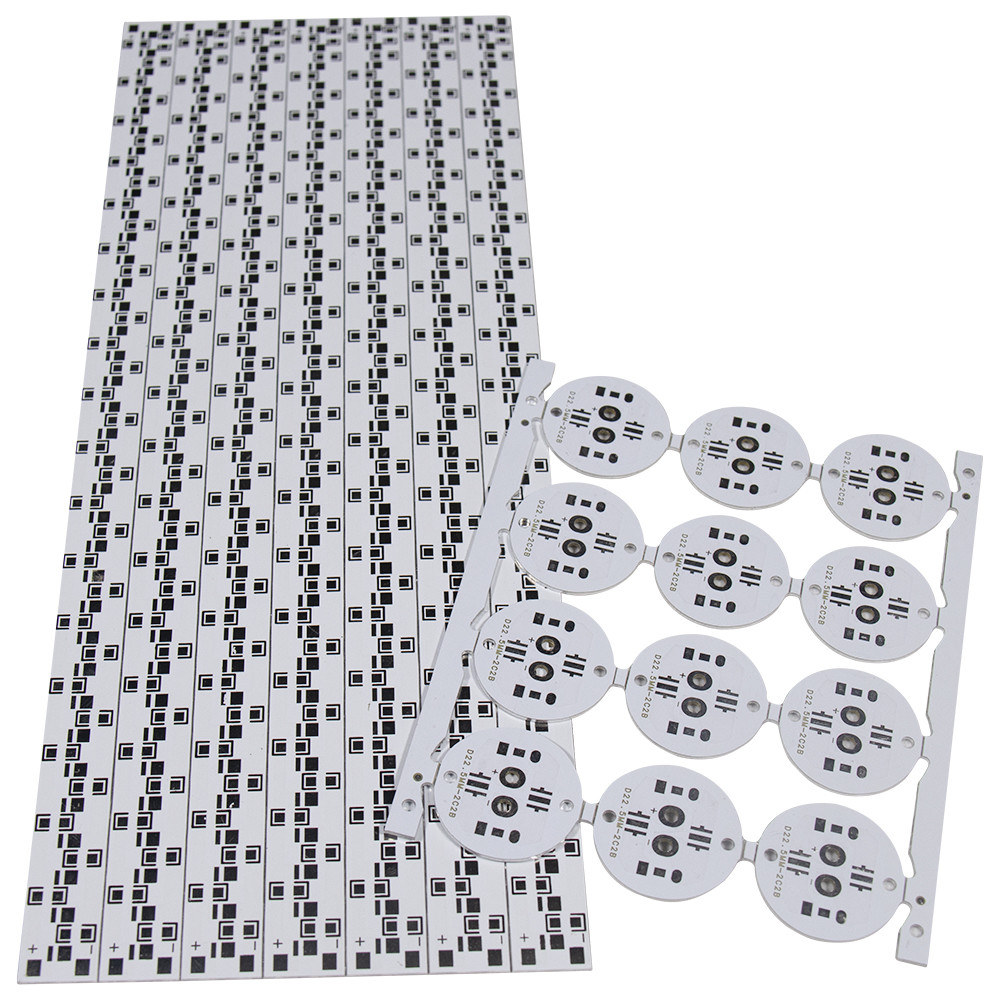

LED Panel Işık HASL Kurşunsuz Dob Alüminyum PCB 18w Özel PCBA
led panel ışık 18w özel PCBA bul ışık pcb led dob alüminyum pcb
Alüminyum PCB Performansı:
1. Termal Yayılım
FR4, CEM3 gibi yaygın PCB substratları, zayıf termal iletkenlerdir.Elektronik ekipmanların ısısı zamanında dağıtılamazsa, elektronik bileşenlerin yüksek sıcaklıkta arızalanmasına neden olacaktır.Alüminyum yüzeyler bu termal dağılım problemini çözebilir.
2. Termal Genleşme
Alüminyum substrat PCB, termal dağılım problemini etkili bir şekilde çözebilir, böylece farklı maddelerle baskılı devre kartlarındaki bileşenlerin termal genleşme ve büzülme problemi hafifletilebilir, bu da tüm makine ve elektronik ekipmanların dayanıklılığını ve güvenilirliğini artırır.Özellikle alüminyum alt tabaka, SMT (yüzeye montaj teknolojisi) termal genleşme ve büzülme problemlerini çözebilir.
3. Boyutsal Kararlılık
Alüminyum alt tabaka baskılı devre kartı, baskılı devre kartının yalıtım malzemesinden görünüşte daha yüksek stabiliteye sahiptir.30°C'den 140~150°C'ye ısıtıldığında, alüminyum substratın boyutsal değişimi sadece %2.5 ~ 3.0'dır.
4. Diğer Performans
Alüminyum alt tabaka baskılı devre kartının koruyucu etkisi vardır ve alternatif kırılgan seramik alt tabaka olabilir.Alüminyum alt tabaka ayrıca ısı direncini ve fiziksel özellikleri iyileştirmeye ve üretim maliyetlerini ve işçiliği azaltmaya yardımcı olur.
|
Katman |
1-2 katman |
|
Tahta kalınlığı |
0.2mm-6.0mm |
|
Bakır kalınlığı |
0,5 oz-6,0 oz |
|
Maksimum tahta boyutu |
600 x 1200mm |
|
Min.delik çapı |
0.1mm |
|
Min.hat genişliği |
0,075 mm |
|
dosya formatı |
pcb, doc, ddb vb |
|
ADEDI |
1 parça |
|
Temel malzeme |
FR-4,TG, CEM-1, CEM-3, Alüminyum,94V0, 94HB |
|
Lehim maskesi |
yeşil, kırmızı, mavi, sarı, siyah, beyaz vb |
|
Yüzey |
ENIG, ImAg, ImSn, OSP, HASL, kurşunsuz, daldırma altın, Altın plaka vb. |
SSS:
S1.PCB teklifi için hangi özelliklere ihtiyacınız var?
C: Size teklif vermek için PCB Gerber dosyanıza, levha kalınlığınıza, bakır kalınlığınıza, yüzey bitirmenize ve miktarınıza ihtiyacımız var.
S2. Kalitenizi kontrol etmek için nasıl numune alabilirim?
A: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.
Q3: MOQ sınırlı mı?
A: herhangi bir minimum sipariş miktarımız yok, kabul ettiğimiz minimum sipariş 1 adettir.
