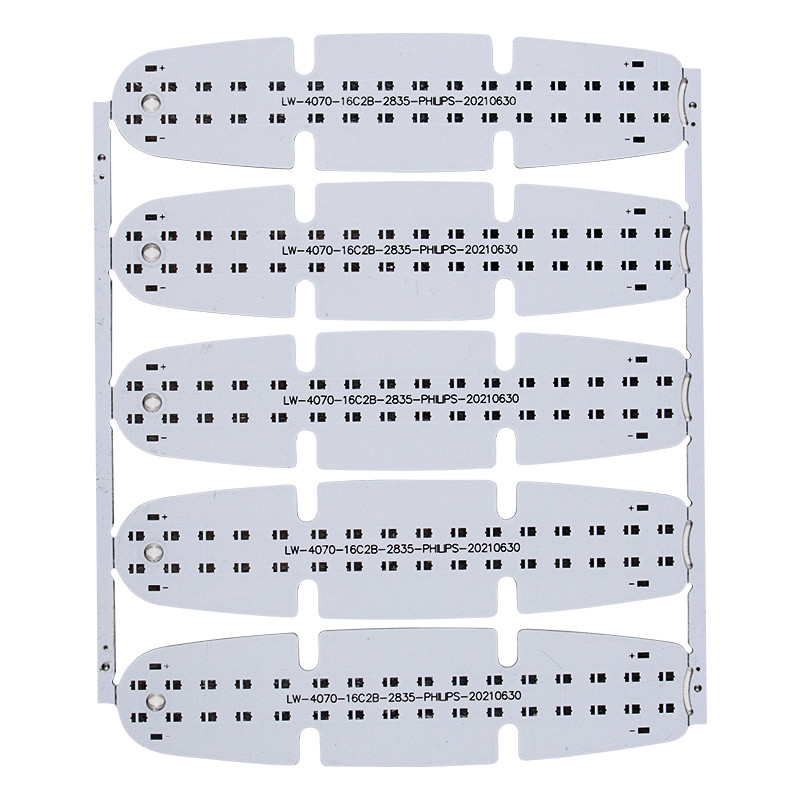

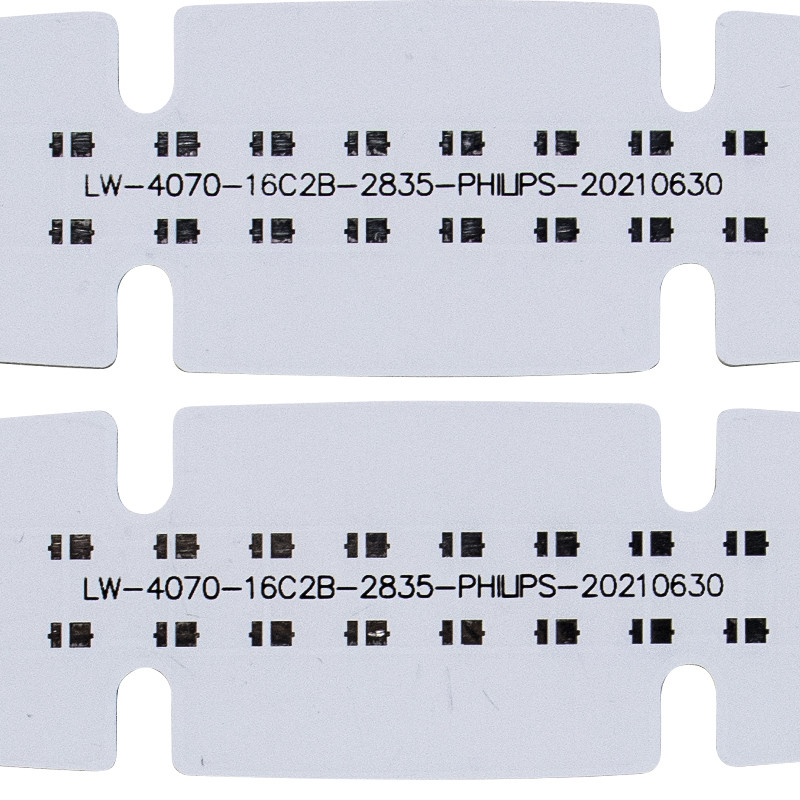

12V LED 94v0 Panel PCB Board Özel Kaya Işık Beyaz Serigrafi
1 parça
MOQ
büyük.img.alt
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Temel bilgiler
Menşe yeri: Çin
Marka adı: Yizhuo
Sertifika: UL,CE,ROHS
Model numarası: led paneli pcb kartı
Vurgulamak:

94v0 Panel PCB Kartı

,

OSP Panel PCB Kartı

,

94v0 LED PCB Meclisi

Ödeme & teslimat koşulları
Ambalaj bilgileri: Vakum Paketi
Teslim süresi: 10-12 iş günü
Ödeme koşulları: / T
Yetenek temini: 120000 m2/ayda
Teknik Özellikler
Tedarikçi Türü: OEM / ODM
Test yapmak: fikstür test cihazı / uçan test
Anahtar kelimeler: Led Ampul devre pcb
Pcba hizmeti: SMD SMT DIP Bileşen Montajı
Serigrafi: Beyaz, Sarı, Siyah
Test hizmeti: Fly-probe, %100 AOI testi, %100 ET testi,
Ürün Açıklaması

12V LED 94v0 Panel PCB Board Özel Kaya Işık Beyaz Serigrafi



Led panel PCB kartı özel 12V 94v0 led PCB kartı kaya ışığı



Temel malzeme FR-4 /Alüminyum /CEM-1
Katmanlar 1-22
İşlenmiş iç/dış bakır kalınlığı 1-6oz
Bitmiş tahta kalınlığı 0.2-7.0mm
Min delik boyutu Mekanik delik: 0.15 mm Lazer deliği: 0.1 mm
Kontrollü Empedans +/-5%
Viyaları takma özelliği 0,2-0,8 mm
anahat profili Yönlendirme/ V-kesim/ Köprü/ Damga deliği
Yüzey işleme HASL, HASL kurşunsuz, Daldırma Altın, Daldırma Kalay, Daldırma Gümüş, Sert altın, Flaş altın, OSP...




Alüminyum PCB Vs Fr4 PCB

Alüminyum taban kaplaması (metal taban soğutucu [alüminyum taban levhası, bakır taban levhası, demir taban levhası dahil]), düşük alaşımlı Al-Mg-Si serisi yüksek plastisiteli alaşım levhadır (yapı için aşağıdaki şekle bakın).Bu, iyi bir termal iletkenliğe ve elektriksel yalıtım performansına ve ayrıca mekanik işleme performansına sahiptir.

Geleneksel FR-4 ile karşılaştırıldığında, alüminyum alt tabaka aynı kalınlık ve aynı çizgi genişliğini benimser, daha yüksek akım taşıyabilir, 4500V'a kadar gerilime dayanabilir ve termal iletkenlik 2.0'dan fazladır.Endüstride alüminyum yüzeyler hakimdir.

Diğer bazı avantajlar şunlardır:

  • Yüzeye montaj teknolojisini (SMT) kullanır;

Sokak lambası alüminyum alt tabaka

  • Devre tasarım şemasında termal difüzyonun son derece etkili tedavisi;
  • Ürün çalışma sıcaklığını düşürür, ürün güç yoğunluğunu ve güvenilirliğini artırır, ürün hizmet ömrünü uzatır;
  • Ürün hacmini azaltır ve donanım ve montaj maliyetlerini azaltır;ve
  • Daha iyi mekanik dayanıklılık elde etmek için kırılgan seramik alt tabakaların yerini alır.

Alüminyum tabaka özellikleri

  1. devre bakır folyo 1ozto 10oz
  2. Yalıtım katmanı: Yalıtım katmanı, düşük ısıl dirençli, termal olarak iletken bir yalıtım malzemesi tabakasıdır.Kalınlık: 0,003" ila 0,006", Underwriters Laboratories Inc. (UL) tarafından satın alınan alüminyum bazlı bakır kaplı laminatların temel teknolojisidir.
  3. Alüminyum Taban katmanı: Bu, genellikle alüminyum veya isteğe bağlı olarak metal bir alt tabakadır. Bu, alüminyum bazlı, bakır kaplı laminat ve geleneksel epoksi cam kumaş laminat vb. olabilir.

Diğer malzemelerle karşılaştırıldığında, Alüminyum PCB'ler eşsiz avantajlara sahip malzemeler kullanır.Yüzeye montaj teknolojisi (SMT) genel güç bileşenleri sanatı için uygundur.Radyatöre gerek yoktur, hacim büyük ölçüde azalır, ısı dağılımı etkisi mükemmeldir ve yalıtım performansı ve mekanik performans iyidir.

LED kalıbı (veya yarı iletken cihaz) alt tabakası, esas olarak LED kalıbı ve sistem devre kartı arasında ısı dağılımı için bir ortam olarak kullanılır.Bu alt tabaka, tel bağlama, ötektik bir sistem veya flip çip işlemi yoluyla LED kalıbı ile birleştirilir.Isı yayılımı ile ilgili hususlara dayanarak, piyasadaki LED kalıp alt tabakaları, kabaca üç tipe ayrılabilen seramik alt tabakalardır: kalın film seramik alt tabakalar, düşük sıcaklıkta birlikte ateşlenen çok katmanlı seramikler ve ince film seramik alt tabakalar.

Yüksek güçlü LED bileşenleri için, kalın film veya düşük sıcaklıkta birlikte ateşlenen seramik substratlar, çoğunlukla kalıp ısı yayma substratları olarak kullanılır ve daha sonra LED kalıbı ve seramik substrat, altın tellerle birleştirilir.



12V LED 94v0 Panel PCB Board Özel Kaya Işık Beyaz Serigrafi 0


SSS:


S1.Tedarik kapasitenize ne dersiniz?
C: Tedarik kapasitemiz her gün yaklaşık 2000 metrekaredir.25 000 m2'lik fabrika alanımız Ar-Ge, pazarlama, lojistik ve satın alma operasyonlarına ev sahipliği yapmaktadır.

S2.Kalitenizi kontrol etmek için nasıl numune alabilirim?
C: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.

S3: Ürünümüz sevkiyat öncesi test edilecek mi?
C: Evet, İşlev Devre Testi sağlayabiliriz.
