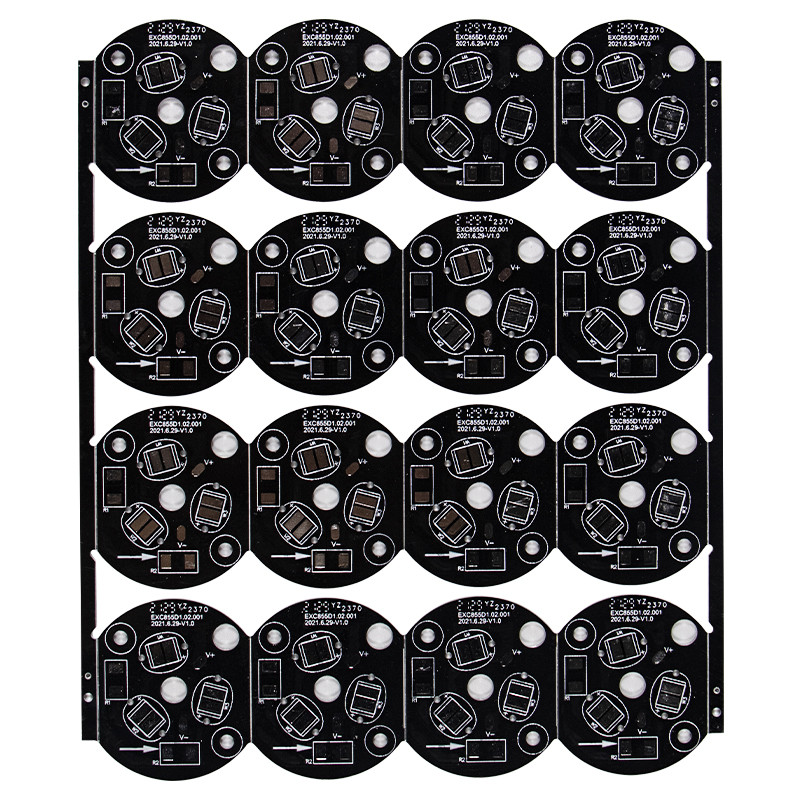

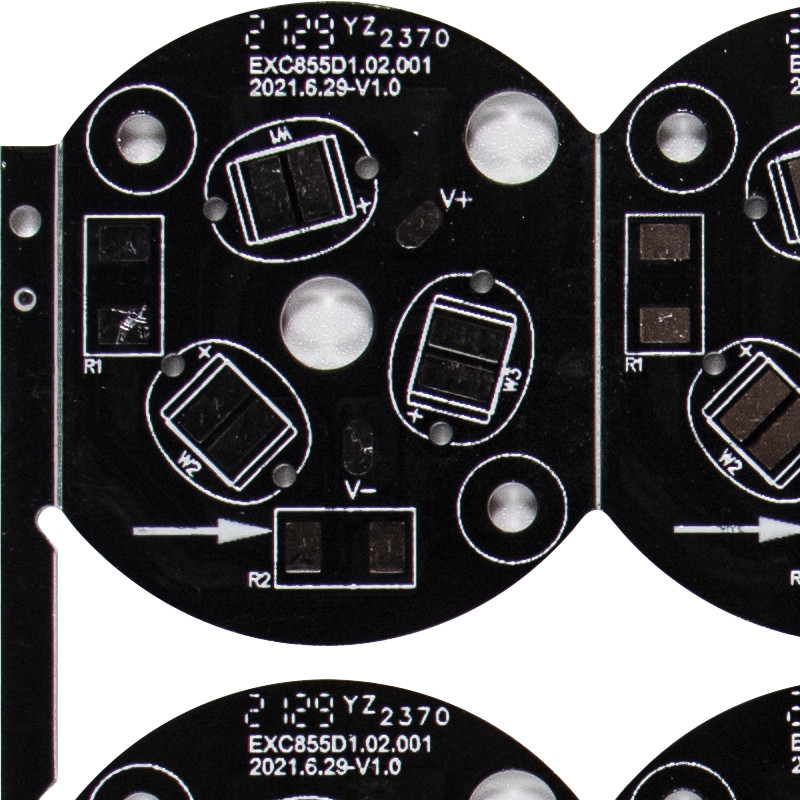

8 OZ Ağır Bakır PCB
Endüstriyel Kontrol için Alüminyum Tabanlı Tek kartlı 8OZ Ağır Bakır PCB
Kalın bakır baskılı devre kartı, kalın bakır folyo ve ekstra kalın bakır folyodan yapılmış bir baskılı devre kartıdır.Konvansiyonel PCB'lerden farklı iletken malzemeler (bakır folyo) ve altlık malzemeleri, üretim süreçleri ve uygulama alanları kullanır, bu nedenle özel bir PCB türüdür.Kalın bakır baskılı devre kartlarının çoğu, yüksek akımlı alt tabakalardır.Yüksek akım alt katmanlarının ana uygulama alanları – güç modülleri (güç modülleri) ve otomotiv elektronik bileşenleridir.Ana terminal elektroniği alanı, geleneksel PCB'ye (taşınabilir elektronik ürünler, ağ ürünleri, baz istasyonu ekipmanı vb.) benzerdir ve bazıları otomotiv, endüstriyel kontrol, güç modülleri gibi geleneksel PCB alanlarından farklıdır.
Kalem
|
Kabiliyet
|
Ürün türleri
|
1-2 katmanlı alüminyum, bakır tabanlı pcb panoları
|
Ürün türleri
|
alüminyum, bakır
|
Maksimum bitmiş tahta boyutu
|
250*5000mm
|
Tahta kalınlığı
|
0,4 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 4,0 mm, 6,0 mm
|
Min.iz genişliği ve aralığı
|
0.045/0.045MM
|
Bitmiş ürün için tolerans
|
±0.03mm
|
Bakır kalınlığı
|
12UM, 18UM, 36UM, 70UM
|
PTH Delik Çapı Toleransı (delikten kaplama)
|
±0.05mm
|
Kabul şartları
|
Fabrika üretim standardı, GB;IPC-650, IPC-6012, IPC-6013 II, IPC-6013 III, vb.
|
Bakır PCB, metal çekirdekli baskılı devre kartındaki en pahalı tiptir.Termal iletkenlik alüminyum PCB'den çok daha iyidir, bu genellikle yüksek frekanslı devre tasarımında kullanılır.
SSS:
S1. Tedarik kapasitenize ne dersiniz?
A: Tedarik kapasitemiz her gün 2000 m2 civarındadır.25 000 m2'lik fabrika alanımız Ar-Ge, pazarlama, lojistik ve satın alma operasyonlarına ev sahipliği yapmaktadır.
S2. Kalitenizi kontrol etmek için nasıl numune alabilirim?
A: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.
Q3: logomu ürüne yazdırmak tamam mı?
C: Evet.Lütfen üretimimizden önce bizi resmi olarak bilgilendirin ve öncelikle örneğimize göre tasarımı onaylayın.
