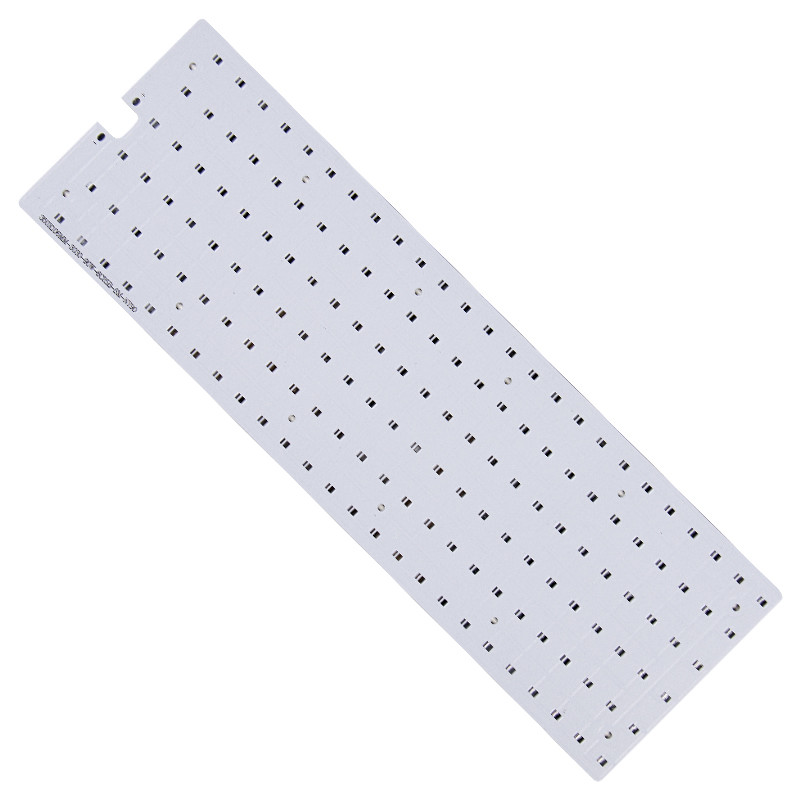

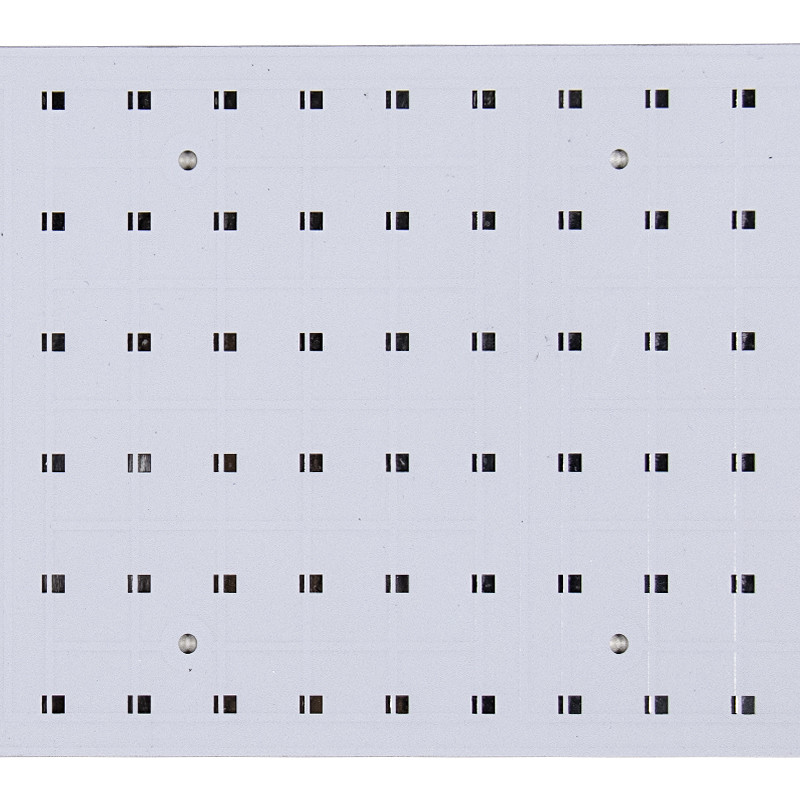

Trafik Aydınlatma için 2 Katmanlı Bakır 6oz Çift Taraflı Devre Kartı
Trafik Aydınlatma için Alüminyum çift taraflı 2 Katmanlı LED PCB Kurulu
LED PCB devre kartının uygulamalarını düşünün
LED PCB devre kartı birçok ürünü kullanabilir.
Kart, tamamen entegre bir LED arka lamba, LED fren lambası ve LED dönüş sinyali ünitesi olarak kullanılabilir.
Her ürünün kendi gereksinimleri vardır ve tasarım LED PCB devre kartı kullanım farkı yolu gerektirir.
LED PCB devre kartı teorisi
LED'lerin en dış halkası bağımsız olarak çalışır, ancak ortak bir zemini paylaşır.
LED'lerin iç halkaları, 2 aydınlatma seviyesine izin vermek için 2 ayrı güç girişine sahiptir.
LED'lerin iç halkaları, arka lambalarla birlikte açık kalabilir ve frenlere basıldığında parlaklığı artırabilir.
LED'lerin en dış halkası dönüş sinyaline bağlanabilir.
Karttaki 60 LED'in tamamı kubbeli yüzeye montaj bileşenleridir.Üniteyle birlikte verilen ek bileşenler
|
Bakır Kalınlığı
|
Maksimum 6 oz
|
|
Tahta kalınlığı
|
0.1mm-7.0mm
|
|
Min.Delik büyüklüğü
|
0.1mm
|
|
Min.Hat genişliği
|
0,075 mm (3mil)
|
|
Min.Satır aralığı
|
0,075 mm (3mil)
|
|
Yüzey İşlem
|
HASL, OSP, ENIG, Altın parmaklar, vb.
|
|
Hoşgörü
|
V kesim derinliği toleransı: +/- 0.1mm
|
|
Sarın ve bükün
|
%5
|
|
Lehim maskesinin minimum kalınlığı
|
10um
|
|
Lehim maskesi
|
Yeşil/ Beyaz/ Siyah/ Mavi/ Sarı vb.
|
|
sertifika
|
ISO9001/UL
|
|
Test Hizmeti
|
AOI X-Ray Fonksiyon Testi
|
SSS:
S1.Tedarik kapasitenize ne dersiniz?
C: Tedarik kapasitemiz her gün yaklaşık 2000 metrekaredir.25 000 m2'lik fabrika alanımız Ar-Ge, pazarlama, lojistik ve satın alma operasyonlarına ev sahipliği yapmaktadır.
S2.Logomu ürüne yazdırmak tamam mı?
C: Evet.Lütfen üretimimizden önce bizi resmi olarak bilgilendirin ve öncelikle örneğimize göre tasarımı onaylayın.
S3: Ürünler için garanti veriyor musunuz?
C: Evet, ürünlerimize 2 yıl garanti veriyoruz.
