Tek Taraflı Alüminyum 94v0 PCB Devre Kartı İyi Isı Dağılımı
2adet
MOQ
büyük.img.alt
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Temel bilgiler
Menşe yeri: Çin
Marka adı: Yizhuo
Sertifika: CE,ROHS,UL
Model numarası: Tek Taraflı PCB 05
Vurgulamak:

94v0 PCB Devre Kartı

,

HALS PCB Devre Kartı

,

94v0 Isı Dağılımı PCB

Ödeme & teslimat koşulları
Ambalaj bilgileri: İç vakumlu ambalaj, Dış standart karton kutu ambalajı.
Teslim süresi: 10-12 iş günü
Ödeme koşulları: T / T, Western Union
Teknik Özellikler
Yüzey işleme: HALS Kurşunsuz
Malzeme: Alüminyum
Serigrafi: Siyah beyaz
Elektrik testi: Fikstür / Uçan Prob
Hizmet: PCB ve PCB montajı
Sertifika: UL,RoHS, CE
Ürün Açıklaması

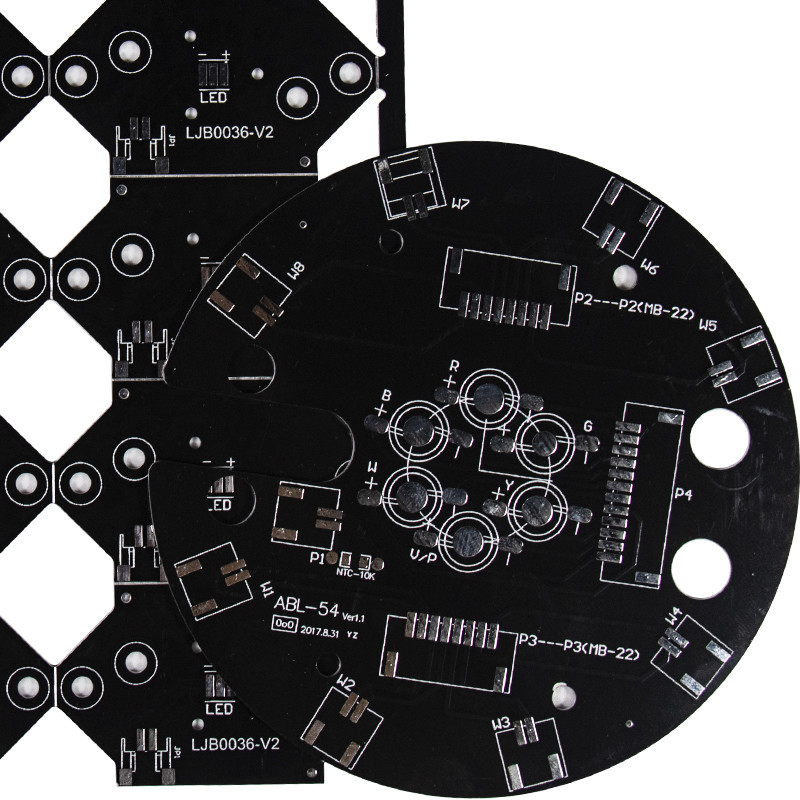

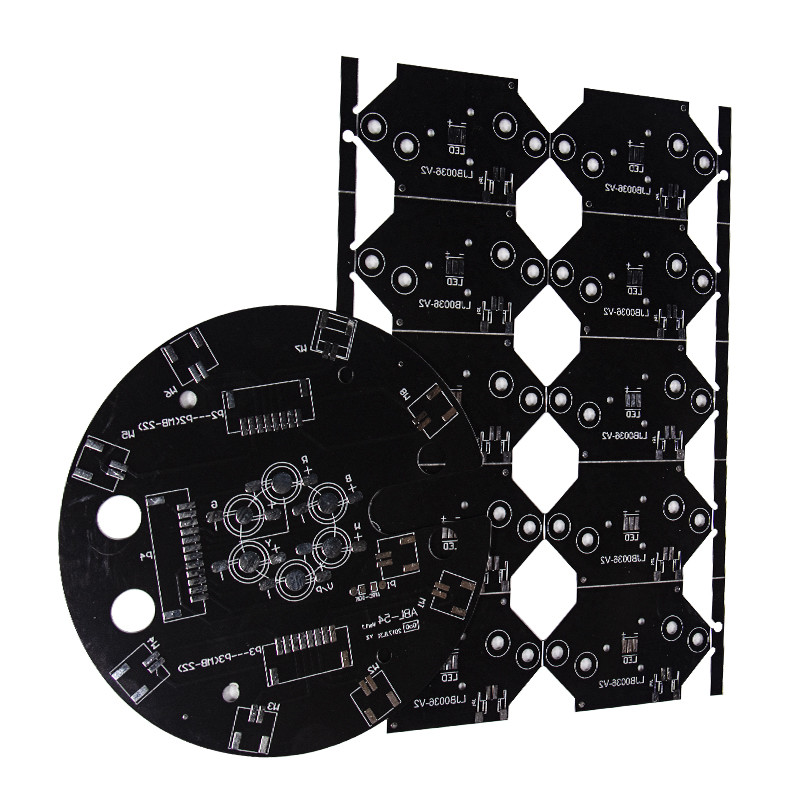

Tek Taraflı Alüminyum 94v0 PCB Devre Kartı İyi Isı Dağılımı



Bir metal taban ile bir bakır folyo arasına ince bir termal olarak iletken fakat elektriksel olarak yalıtkan dielektrik tabakası lamine edilir.Bakır folyo istenen devre modeline kazınır ve metal taban ince dielektrik yoluyla bu devreden ısıyı çeker.

Alüminyum PCB, benzersiz bir metal bazlı bakır kaplı laminattır;iyi termal iletkenliğe, elektrik yalıtımına ve işleme performansına sahiptir.

Alüminyum PCB, bakır folyo, ısı yalıtım katmanı ve metal alt tabaka dahil olmak üzere metal bazlı pcb'lerden biridir, yapısı üç katmana ayrılır:

  1. Devre katmanı: sıradan bir PCB'nin eşdeğeri, 1oz ila 10oz arası bakır kalınlığı.
  2. Yalıtım katmanı: Yalıtım, düşük ısıl dirençli bir ısı yalıtım malzemesi tabakasıdır.Kalınlık: 0.003 "ila 0.006" inç, alüminyum pcb çekirdek teknolojisidir.
  3. Tabanlı Katman: Metal bir alt tabaka, genellikle alüminyum veya bakır seçilebilir.

Bu yapının sağladığı ısı dağılımı, standart FR-4 yapılarından önemli ölçüde üstündür.Kullanılan dielektrikler tipik olarak geleneksel epoksi camdan 5 ila 10 kat daha fazla termal iletkendir ve kalınlığın onda biri kadardır ve bu da geleneksel bir sert PCB'den katlanarak daha verimli termal transfer sağlar.

Bu ürünlerin en büyük kullanıcıları Güç Dönüştürücüler ve LED'ler olsa da, Otomotiv ve RF şirketleri de bu yapıların avantajlarından yararlanmanın yollarını arıyor.Tek katmanlı yapı, en basit, termal olarak en iletken ve en uygun maliyetli yapıdır.Daha yüksek bileşen sayılarına sahip tasarımlar, tek bir katmanda gerekli tüm yönlendirme için yer olmayabilir.Bu durumda iki katmanlı bir tasarım gereklidir.Tipik olarak yaklaşık 0,006 inç kalınlığında ince bir dielektrik levha, standart bir çift taraflı baskılı devre kartı gibi delinir, kaplanır ve kazınır.Levha daha sonra metal tabana termal olarak iletken bağlayıcı malzeme kullanılarak lamine edilir.Bu ekstra yönlendirme katmanı, bileşenlerin soğutucudan daha uzak olmasına ve ısı transferinin azalmasına neden olur, bu nedenle bu yapı yalnızca gerektiğinde önerilir.



SERİ KALEM TEKNİK VERİ
1 Ürün adı Yüksek kaliteli Base 5630 Led Alüminyum Pcb Kartı
2 Marka güneş ışığı
3 Katman 1-24 katman
4 Maksimum Kart Boyutu 457x610mm
5 Min Kurulu Kalınlığı 4 (katman) 0.40mm/16mil
6 (katman) 0.80mm/32mil
8 (katman)1.00mm/40mil
10 (katman) 1.20mm/48mil
6 Min Çizgi Genişliği1 0.10mm/4mil
7 MinLine Aralığı 0.10mm/4mil
8 Min Delik Boyutu 0.20mm/8mil
9 PTH Et Kalınlığı 0.020mm/0.8mil
10 PTH çap toleransı ±0.05mm/±2mil
11 NPTH delik çapı toleransı ±0.025mm/±1mil
12 Anahat Toleransı ±0.1mm/±4mil
13 S/M Aralığı 0.08mm/3mil
14 En boy oranı 10:1
15 PCB Sarma ve Büküm ≤0.7%
16 Elektrik Dayanımı >1.3KV/mm
17 Soyulma Mukavemeti 1.4N/mm
18 Lehim Maskesi Aşınma ≥6H
19 PCB Yanıcılığı 94V-0
20 Empedans Kontrolü ±%5



Tek Taraflı Alüminyum 94v0 PCB Devre Kartı İyi Isı Dağılımı 0

Tek Taraflı Alüminyum 94v0 PCB Devre Kartı İyi Isı Dağılımı 1
