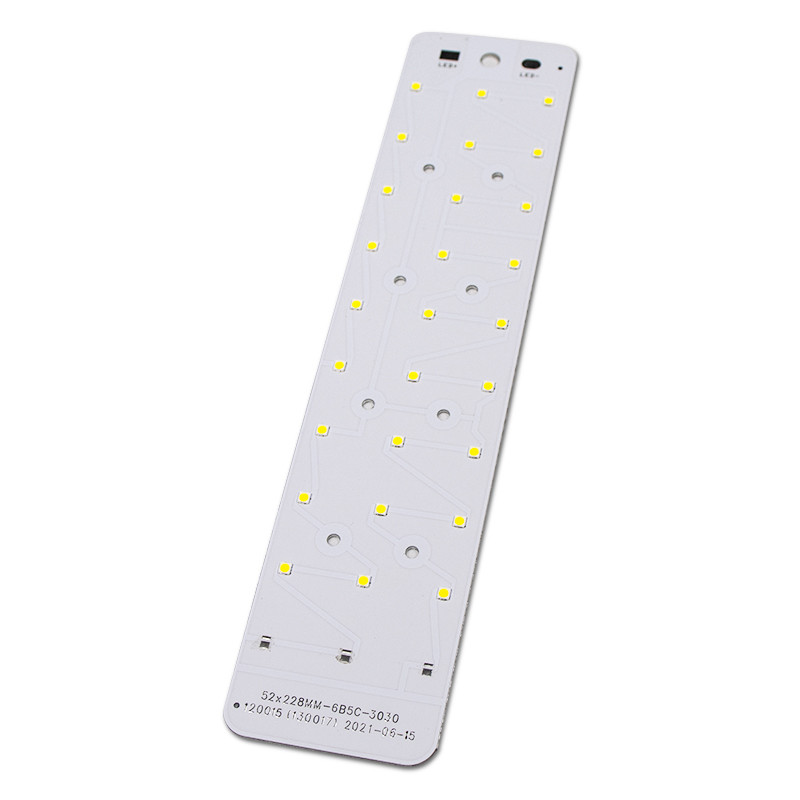

94v0 alüminyum pcb özel 3030 2835 led cips mcpcb kurulu T8 tüp için
• Kalın Bakır Folyo Dağlama
Alüminyum PCB'ler genellikle yüksek güç yoğunluğuna sahip güç cihazlarında uygulanır, bu nedenle bakır folyo nispeten kalındır.Bakır folyo 3 oz veya daha kalın olduğunda, bakır folyo aşındırma, iz genişliği telafisi gerektirir.Aksi takdirde, aşındırma işleminden sonra iz genişliği tolerans dışında olacaktır.Bu nedenle, tasarım taleplerini karşılayabilecek optimum iz genişliği/aralığı ve empedans kontrolünü garanti etmek için aşağıdaki işlerin önceden bitirilmesi gerekir.
a.İz genişliği telafisi uygun şekilde tasarlanmalıdır.
B.İz üretiminin iz genişliği/aralığı üzerindeki etkisi ortadan kaldırılmalıdır.
C.Aşındırma faktörleri ve ajan parametreleri titizlikle kontrol edilmelidir.
• Lehim Maskesi Baskısı
Lehim maskesi baskısı, kalın bakır folyo etkisi nedeniyle alüminyum PCB imalatının bir üretim zorluğu olarak kabul edilir.Görüntü aşındırma işleminden sonra eser bakır kalınlığı olağanüstü ise, iz yüzeyi ile taban tahtası arasında büyük bir fark oluşacak ve lehim maskesi zorlaşacaktır.Pürüzsüz lehim maskesi baskısını sağlamak için aşağıdaki ilkelere uyulmalıdır:
a.Lehim maskesi yağı yüksek kaliteli performansla alınmalıdır.
B.İki kez lehim maskesi baskısı kullanılır.
C.Gerektiğinde, önce reçine doldurma ve ikinci olarak lehim maskesi üretim yöntemine güvenilir.
• Mekanik İmalat
Alüminyum PCB'lerin mekanik üretimi, mekanik delme, frezeleme ve kalıplama içerir ve v-puanlama ve çapak, elektrik mukavemetini azaltacak olan dahili yollarda bırakılma eğilimindedir.Bu nedenle, yüksek kaliteli mekanik üretim sağlamak için aşağıdaki ilkelere bağlı kalınmalıdır:
a.Düşük hacimli üretim için elektrikli freze ve profesyonel freze takımı seçilmelidir.
B.Kalıplama sürecinde kontrol tekniği ve deseni fark edilmelidir.
C.Kalın bakır alüminyum PCB'lerde çapak oluşmasını önlemek için delme parametreleri uygun şekilde ayarlanmalıdır.
|
Katman |
1-2 katman |
|
Tahta kalınlığı |
0.2mm-6.0mm |
|
Bakır kalınlığı |
0,5 oz-6,0 oz |
|
Maksimum tahta boyutu |
600 x 1200mm |
|
Min.delik çapı |
0.1mm |
|
Min.hat genişliği |
0,075 mm |
|
dosya formatı |
pcb, doc, ddb vb |
|
ADEDI |
1 parça |
|
Temel malzeme |
FR-4,TG, CEM-1, CEM-3, Alüminyum,94V0, 94HB |
|
Lehim maskesi |
yeşil, kırmızı, mavi, sarı, siyah, beyaz vb |
|
Yüzey |
ENIG, ImAg, ImSn, OSP, HASL, kurşunsuz, daldırma altın, Altın plaka vb. |
SSS:
S1.PCB teklifi için hangi özelliklere ihtiyacınız var?
C: Size teklif vermek için PCB Gerber dosyanıza, levha kalınlığınıza, bakır kalınlığınıza, yüzey bitirmenize ve miktarınıza ihtiyacımız var.
S2. Kalitenizi kontrol etmek için nasıl numune alabilirim?
A: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.
S3:Hangi hizmetiniz var?
A:PCB imalatı, parça alımı, pcb montajı, komple montajı sağlıyoruz.
