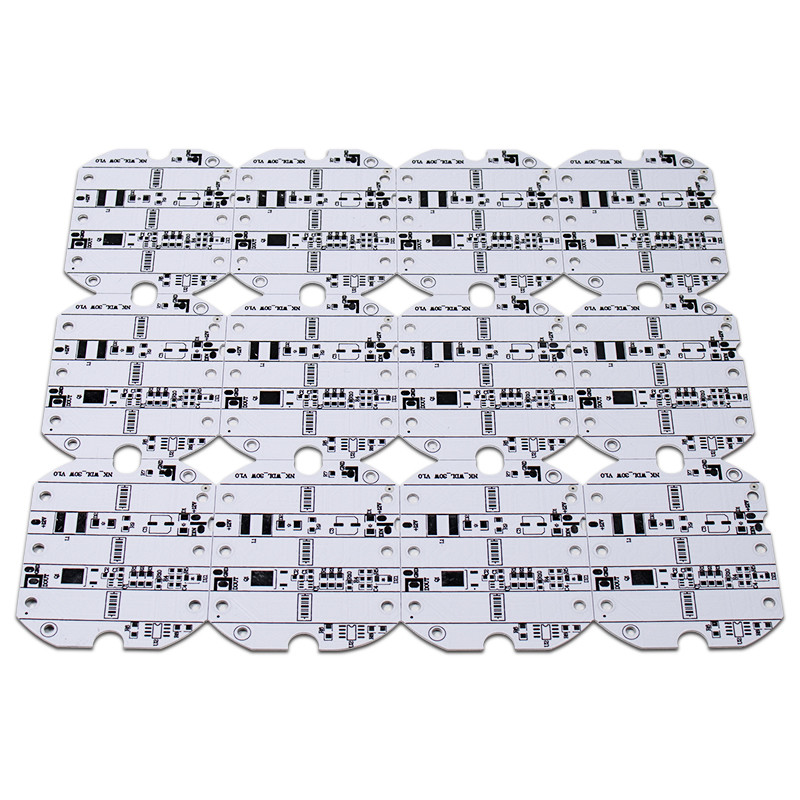

LED Tüp Işık için SMD 2835 3030 LED Alüminyum PCB
2 ADET
MOQ
büyük.img.alt
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Temel bilgiler
Menşe yeri: Çin
Marka adı: Yizhuo
Sertifika: CE,ROHS,UL
Model numarası: Alüminyum Pcb Kurulu
Vurgulamak:

3030 LED Alüminyum PCB

,

2835 LED Alüminyum PCB

,

2835 LED Işık PCB

Ödeme & teslimat koşulları
Ambalaj bilgileri: Vakum Paketi + Kaliteli karton kutu
Teslim süresi: 10-12 iş günü
Ödeme koşulları: T/T, Batı Birliği
Teknik Özellikler
Marka adı: Yizhuo
Temel malzeme: Alüminyum Taban
Bakır Kalınlığı: 1/2 oz
soyulabilir: 0.3-0.5mm
Profil Delme: Yönlendirme, V-CUT, Beveling
Hizmet: Tek noktadan servis
Ürün Açıklaması

Led Tüp Işık Pcb için SMT OEM Led Alüminyum Pcb 2835 3030 Mcpcb



Ürün Detayları

Model numarası. HMY-808 özelleştirilmiş özelleştirilmiş
Katmanlar 1 ~ 16 katman Menşei Shenzhen Çin
Temel malzeme FR4, Yüksek Tg FR4, Halojensiz, Isola, Rogers, Alüminyum
Bitmiş Levha Kalınlığı 0,2~3,8 mm Bakır Kalınlığı 0,5 oz ~ 6 oz
Yüzey İşlem HASL,ENIG,OSP,Immersion Silver,ImmersionTin, Maksimum altın kaplama kalınlığı 50 mikro inç
serigrafi rengi Beyaz, Siyah, Yeşil, Sarı, Kırmızı, Mavi
Min iz Genişliği 0.075mm(3mil) Min İzleme Alanı 0.075mm(3mil)
Min bitmiş delik boyutu Lazer delikleri için 0.1mm (4mil);Mekanik delikler için 0,2 mm (8mil)
Maksimum bitmiş boyut 600mm*900mm Delik Toleransı PTH:±0.076mm(+/-3mil), NTPH:±0.05mm(+/-2mil)
Lehim maskesi rengi Yeşil, Beyaz, Siyah, Kırmızı, Sarı, Mavi,Mat -Siyah,Mat-Yeşil Empedans Kontrolü ±%10
Profil Delme Yönlendirme, V-CUT, Pah, Delme Özel Delikler Kör/Gömülü delikler, Gömme delikler
Referans Standardı IPC-A-600H Sınıf 2, Sınıf 3, sertifika UL, ISO9001, ROHS.SGS,CQC
paket Vakum ve Karton



LED Tüp Işık için SMD 2835 3030 LED Alüminyum PCB 0

LED Tüp Işık için SMD 2835 3030 LED Alüminyum PCB 1

Paketleme
Paketleme Detayları: Vakumlu Karton Kutu Antistatik torba iç Teslimat.
Teslim Süresi: Mevduattan 2 ila 15 gün sonra


SSS

Alüminyum PCB çeşitleri nelerdir?

Tüm alüminyum kaplamalar aynı şekilde, yani ısı dağılımında çalışsa da, farklı tiplerin tasarım ve yapılarına göre kendine has özellikleri vardır.Aşağıdakiler, bilmeniz gereken alüminyum kaplama türleridir.





Açık delikli alüminyum PCB

Delikli alüminyum PCB tasarladığımızda, üretici tek bir alüminyum katmanı doldurur ve önceden deler ve ardından laminat malzemeyi uygular.Bu süreçten sonra çok katmanlı yapıların bir çekirdeği oluşacaktır.Daha sonra levhanın iki tarafına termal malzemeleri termal yapıştırma malzemeleri ile lamine ederler.Son dokunuş, montaj üzerinde delmeyi içerir.





Esnek alüminyum PCB

Esnek bir alüminyum PCB, satın alındığında seramik filtrelerle entegre edilmiş bir poliimid reçineli, yakın zamanda pazarlanan bir devre kartıdır.



İki malzemenin özü, yalıtımı, esnekliği (PCB'yi herhangi bir şekle bükebilir veya katlayabilir ve formu koruyabilirsiniz) ve termal verimliliği artırmaktır.Dahası, konektör veya kablo satın almanız gerekmeyeceğinden uygulamaları uygun maliyetlidir.Dezavantajlıdır çünkü belirli bir şekil elde ettiğinizde nihai ürünü değiştiremez veya değiştiremezsiniz.





Çok katmanlı alüminyum baskılı devre kartı

Çok katmanlı alüminyum PCB'ler, çok katmanlı termal olarak iletken dielektriklere sahiptir.Tasarım, termal veya sinyal yollarını temsil eden kör yollara sahip dielektrikte bulunan bir veya daha fazla devre katmanı oluşturur.



Çok katmanlı IMS PCB kullanmanın bir avantajı, karmaşık ürünlerde ısı iletkenliği için sundukları basit ve işlevsel çözümdür.Bunun aksine maliyetlidirler ve tek katmanlı tasarımlarda kolayca ısı transferi yapamazlar.Uygulamaları genellikle güç kaynağı ürünlerindedir.





Yüksek ısı iletkenliği alüminyum PCB

Bu tip PCB'de;yalıtım katmanı bir epoksi reçine malzemesidir.Epoksi reçinesi mükemmel termal iletkenliğe sahip olmalıdır.



Yüksek frekanslı alüminyum PCB

Yüksek frekanslı alüminyum PCB ile yalıtım katmanında poliolefin veya poliimid malzeme bulunur.Diğer zamanlarda, bir epoksi reçinesi arasında cam elyafı dokunabilir.Malzemelerin amacı PCB'nin esnekliğini arttırmaktır.
