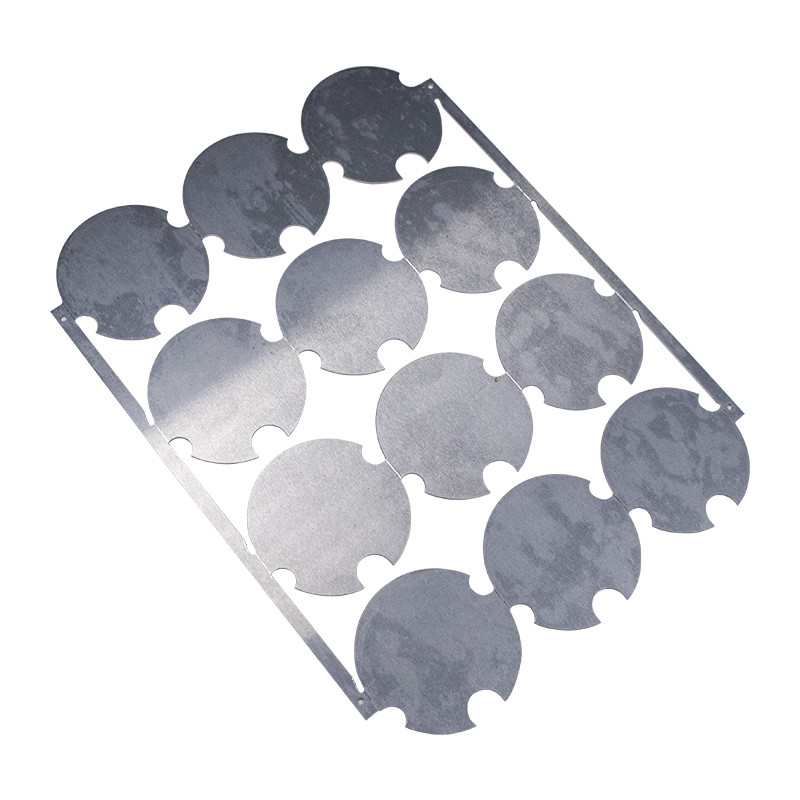

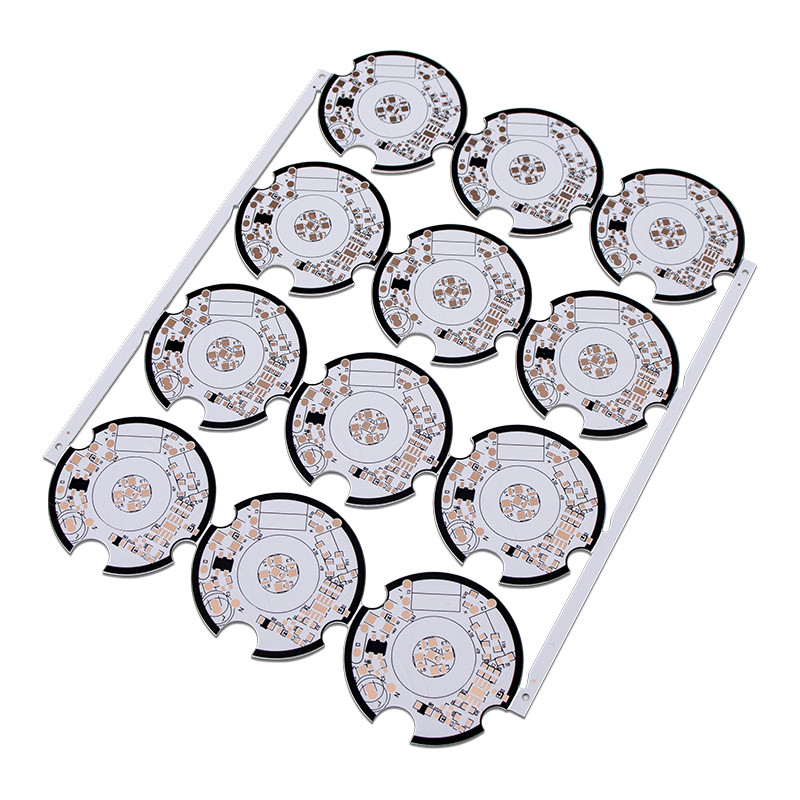

Tek Taraflı Alüminyum Levha LED PCB 1.6mm Baskılı Devre Kartı
| Kalem | Kabiliyet | |
| 1. Temel Malzeme | FR-4 / ALÜMİNYUM | |
| 2. Katmanlar | 1-2 | |
| 3. İşlenmiş iç/dış bakır kalınlığı | 1-10oz | |
| 4. Bitmiş tahta kalınlığı | 0.2-7.0mm | |
| Hata payı |
Levha kalınlığı≤1.0mm: +/-0.1mm 1<Kurul kalınlığı≤2.0mm: +/-%10 Levha kalınlığı>2.0mm: +/-%8 |
|
| 5. Maksimum panel boyutu |
≤2sidePCB: 600*1500mm Çok katmanlı PCB: 500*1200mm |
|
| 6. Min iletken hat genişliği/aralığı |
İç katmanlar: ≥3/3mil Dış katmanlar: ≥3.5/3.5mil |
|
| 7. Min delik boyutu |
Mekanik delik: 0.15mm Lazer deliği: 0.1mm |
|
| Delme hassasiyeti: ilk delme |
İlk sondaj: 1mil İkinci sondaj: 4mil |
|
| 8. Min kaynak halkası | 4milyon | |
| 9. Min lehim maskesi köprüsü | ≥0.08mm | |
Alüminyum PCB Üretim süreci:
1. Lamilatı kesme
2. Sondaj
3. Kuru/ıslak film Geliştirme
4. Asit/alkali aşındırma
5. İpek ekran lehim maskesi
6. V-CUT
7. Test, organik lehimlenebilirlik koruyucu (OSP)
8. Nihai kalite kontrol (FQC), nihai kalite güvencesi (FQA), paketleme, nakliye
Çok fazla güç gerektiren PCB'ler genellikle çok fazla ısı üretir.PCB'lerinizin hızlı soğutmaya ihtiyacı varsa, Metal Çekirdek PCB kullanmak FR4'ten daha iyidir.Aşağıdaki liste, bu teknolojiyle harika çalışan en popüler uygulamalardan bazılarını içerir:
SSS:
S1. Kurşun zamanı ne kadar?
A: Numuneler için 5-7 iş günü sürecektir;toplu siparişler için 10-15 iş günü sürecektir..
S2.Kalitenizi kontrol etmek için nasıl numune alabilirim?
C: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.
S3:Ürünler için garanti veriyor musunuz?
A:Evet, ürünlerimize 2 yıl garanti veriyoruz.
