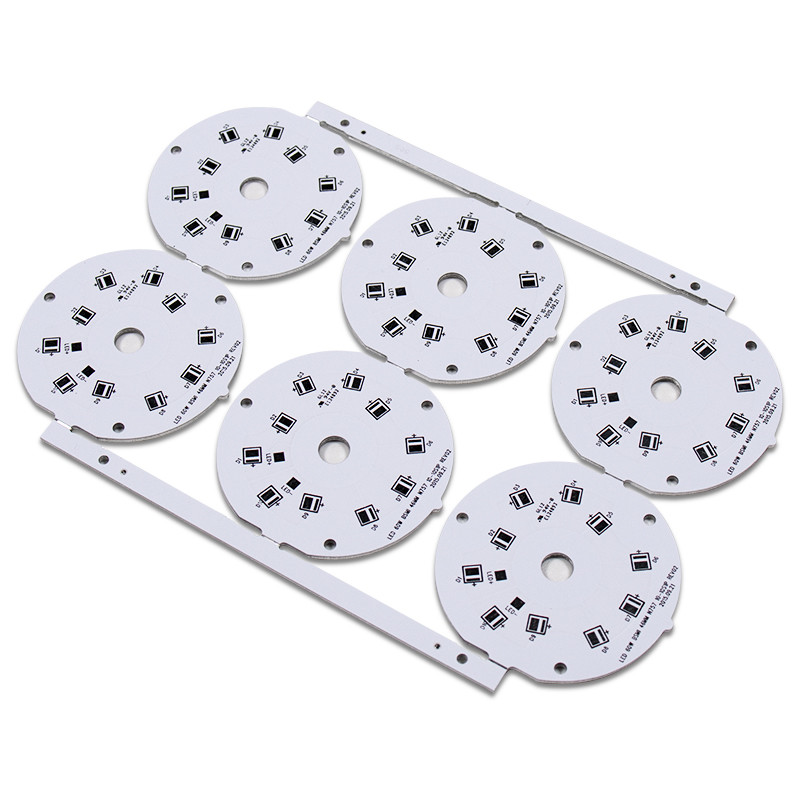

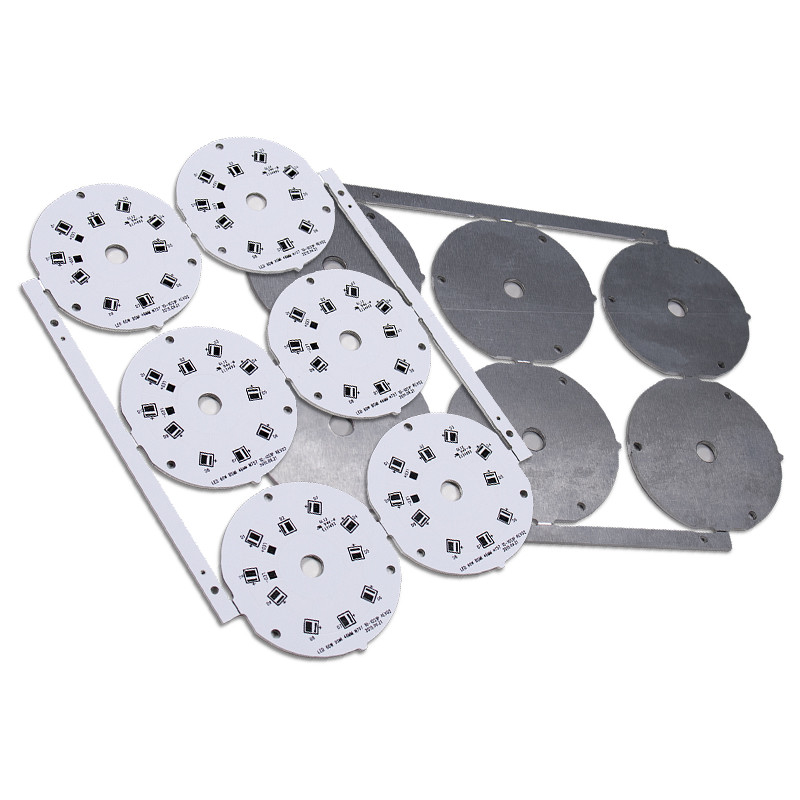

Özel tek taraflı alüminyum pcb 12v led ışık devre led pcb
Alüminyum PCB'lerin Yapısı:
Temel bir Alüminyum PCB'nin yapısı, bir Alüminyum taban ile desteklenen bir Bakır Kaplı Laminat (CCL) yapısıdır.Bir Bakır folyo ve bir dielektrik katman CCL'yi oluşturur.Alüminyum taban, koruma olarak ek bir Alüminyum taban membranına sahip olabilir.
Şekil 2: Alüminyum PCB'nin Yapısı
Bakır Folyo Katmanı: Uygulamalar büyük akım taşıma kapasitesi gerektirmedikçe, üreticiler genellikle normal FR-4 panoları için kullandıkları Bakır folyoyu kullanırlar.İkincisi için, kalınlığı 1 ila 10 ons arasında değişen nispeten ağır bakır kullanırlar.Bakır folyonun iç tarafı, soyulma mukavemetini artırmak için tipik bir Çinko ve Pirinç kaplamadan geçerken, üst yüzey oksidasyonu önlemek için kimyasal bir işleme tabi tutulur.
Dielektrik Katman: Bu katmanın kalınlığı 50 ila 200 um arasında değişir ve Alüminyum PCB'nin çekirdek teknolojisini oluşturur.Dielektrik katman, mükemmel termal iletkenliğe, düşük termal dirence ve yüksek elektriksel yalıtım özelliklerine sahiptir.Aynı zamanda mükemmel anti-termal yaşlanma özelliklerine sahiptir ve termal ve mekanik strese dayanabilir.
Dielektrik tabakanın yapısı uygulamaya bağlıdır.Örneğin, Evrensel Alüminyum PCB'ler, bir dielektrik katman olarak önceden hazırlanmış bir epoksi cam elyafı kullanır, özel Alüminyum PCB'ler, yüksek termal iletkenliğe sahip reçineler kullanır ve Yüksek Frekanslı Alüminyum PCB'ler, önceden hazırlanmış Poliimid veya Poliolefin reçine cam elyafı ile bir dielektrik katman kullanır. .
Alüminyum Taban Katmanı: Bu, destekleyici bileşen olarak işlev gören bir Alüminyum alt tabaka malzemesidir.Yüksek ısı iletkenliğinin yanı sıra, taban katmanı kesme, delme ve delme dahil olmak üzere normal mekanik üretim işlemleri için uygun olmalıdır.
SSS:
S1. Tüm ürünleriniz UL, ROHS vb. ile sertifikalandırılmış mı?
A: Evet, ISO9001:2015, ISO14001:2015, UL, SGS, ROHS sertifikalarına sahibiz.
S2.Kalitenizi kontrol etmek için nasıl numune alabilirim?
C: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.
S3:Ürünler için garanti veriyor musunuz?
A:Evet, ürünlerimize 2 yıl garanti veriyoruz.
