Max 500x500mm Min 6x6mm Metal Yüzey LED Şerit PCB
2 ADET
MOQ
büyük.img.alt
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Temel bilgiler
Menşe yeri: Çin
Marka adı: Yizhuo
Sertifika: CE,ROHS,UL
Model numarası: Led Işık pcb Baskılı Devre Kartı
Vurgulamak:

Metal Yüzey LED Şerit PCB

,

6x6mm LED Şerit PCB

,

500x500mm Metal Yüzey PCB

Ödeme & teslimat koşulları
Ambalaj bilgileri: İç vakumlu ambalaj, Dış standart karton kutu ambalajı.
Teslim süresi: 10-12 iş günü
Ödeme koşulları: T/T, Batı Birliği
Teknik Özellikler
Ürün adı: Led Işık pcb Baskılı Devre Kartı
Profil Delme: Yönlendirme, V-CUT, Beveling
ipek ekran: beyaz, siyah, sarı
Elektrik Testi: Fikstür / Uçan Prob
Delik Toleransı: PTH: ±0.075, NTPH: ±0.05
Hizmet: tek noktadan servis
Ürün Açıklaması

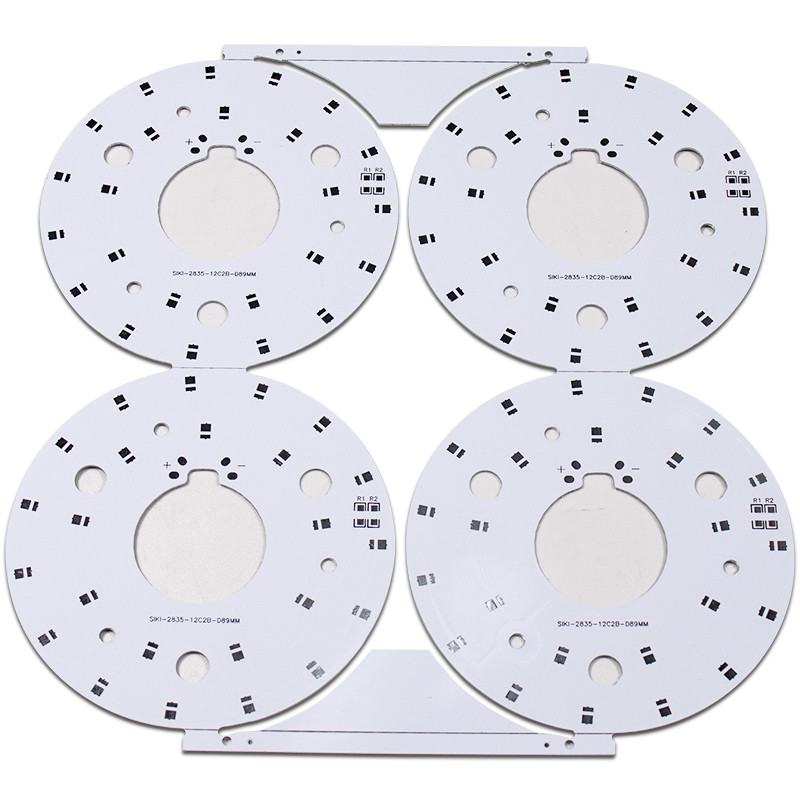

Tavan lambası için kullanılan şerit pcb Led Işık pcb Baskılı Devre Kartı

YiZhuo PCB Metal çekirdek levhalar arasında en popüler olan Alüminyum PCB'leri yapar.Alüminyum alt tabaka PCB'lerimiz, temel malzeme olarak alüminyum çekirdek ve bunun üzerinde standart FR4 kullanır.Alüminyum taban, ısıyı verimli bir şekilde dağıtmak için termal kaplamalı bir katman görevi görür, ısı üreten bileşenleri serin tutar, böylece kartın ve cihazın genel performansını artırır.Tüm alüminyum bazlı PCB üreticileri arasında müşterilerimiz, alüminyum PCB'lerimizi yüksek güçlü uygulamalar için en faydalı çözüm olarak görmektedir.




PCBA Yetenekleri
Anahtar teslimi PCBA
PCB+bileşenlerinin tedariki+montaj+paket
Montaj detayları
SMT ve Thru-hole, ISO SMT ve DIP hatları
Kurşun zamanı
Prototip: 15 iş günü.Toplu sipariş: 20~25 iş günü
Ürünler üzerinde test
Uçan Prob Testi, X-ray Muayenesi, AOI Testi, Fonksiyonel test
Miktar
Minimum miktar: 1 adet.Prototip, küçük sipariş, toplu sipariş, her şey yolunda
Gerekli dosyalar
PCB: Gerber dosyaları (CAM, PCB, PCBDOC)
Bileşenler: Malzeme Listesi (BOM listesi)
Montaj: Pick-N-Place dosyası
PCB Panel Boyutu
Min boyutu: 0.25*0.25 inç (6*6mm)
Maksimum boyut: 20*20 inç(500*500mm)
PCB Lehim Tipi
Suda Çözünür Lehim Pastası, RoHS kurşunsuz
Bileşen ayrıntıları
0201 boyutuna kadar pasif
BGA ve VFBGA
Kurşunsuz Talaş Taşıyıcılar/CSP
Çift taraflı SMT Montajı
0.8mils'e kadar İnce Aralık
BGA Tamir ve Reball
Parça Çıkarma ve Değiştirme
bileşen paketi
Kesilmiş Bant, Tüp, Makaralar, Gevşek Parçalar
PCB montaj süreci
Delme ----- Maruz Kalma ----- Kaplama ----- Dağlama ve Sıyırma ----- Delme ----- Elektrik Testi ----- SMT ----- Dalga
Lehimleme ----- Montaj ----- BİT ----- Fonksiyon Testi ----- Sıcaklık ve Nem Testi



Led Işık pcb Baskılı Devre Kartı tanıtımı:



Normal alüminyum PCB'ler genellikle üç ana katmana sahiptir:

  • Bakır Katman
  • Yalıtım katmanı
  • Metal Yüzey

BAKIR KATMAN

Bakır katman için tipik olarak, baskılı devreyi oluşturmak üzere dağladığımız elektrolitik bakır folyo kullanırız.Bu katman, SMD bileşenlerini tutar ve katman üzerindeki bakır izleri gerekli ara bağlantıları oluşturur.Aynı hat genişliğine ve bakır ağırlığına sahip geleneksel bir FR4 PCB ile karşılaştırıldığında, alüminyum tabanın varlığı, kartın ısınmadan daha fazla akım taşımasını sağlar.

YALITIM KATMANI

Kartın çekirdeğini oluşturan yalıtım katmanı, elektrik yalıtkanı, ısı iletkeni ve bakır katman ile alüminyum alt tabaka arasındaki bağ malzemesi olarak işlev görür.Tüm yapı boyunca, yalıtım katmanı ayrıca devreden alüminyuma ısı akışı için bir termal bariyer görevi görür.Bu nedenle, yalıtım katmanının ısıl iletkenliği daha iyi, ısı yönetimi daha iyi ve bileşenlerin sıcaklık artışı daha düşük olur.Yüksek ısı iletkenliği sadece güç çıkışını artırmakla kalmaz, aynı zamanda kartın ömrünü de uzatır.

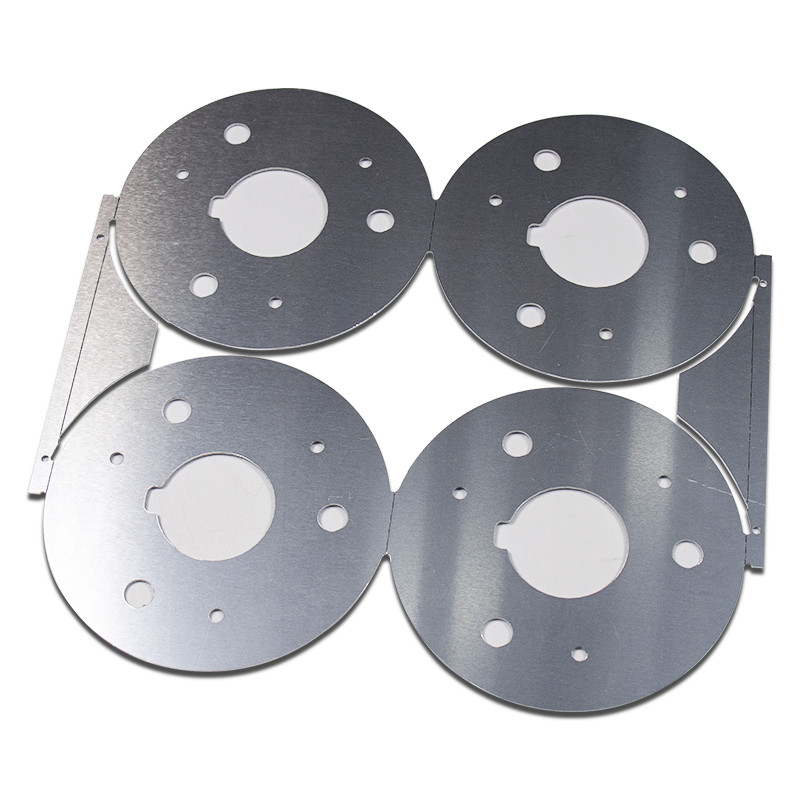

METAL YÜZEY

Maliyet, ağırlık, sertlik, mukavemet, termal genleşme katsayısı ve termal iletkenlik gibi çeşitli faktörlere bağlı olarak alt tabaka için bir metal seçiyoruz.

Maliyet ve teknik performans açısından çeşitli metallerin yukarıdaki gibi karşılaştırmalı bir karşılaştırması, alüminyumun optimum seçim olduğunu gösterir.Alüminyum levhalar 1000, 1060, 6061 vb. olarak mevcuttur.Daha da yüksek termal iletkenlik ve mekanik özellikler gereksinimlerine bağlı olarak, alüminyum yerine başka metaller kullanıyoruz.Bunlar paslanmaz çelik, bakır, demir ve silikon çeliği içerir.



Max 500x500mm Min 6x6mm Metal Yüzey LED Şerit PCB 0




Alüminyum Led Pcb Uygulamaları:

Şerit pcb Led Işık pcb, LED aydınlatmada yaygın olarak kullanılmaktadır: Araba led ışık, Tavan ışık, Duvar ışık, dış mekan led ışık, oturma odası led aydınlatma, vb.


Max 500x500mm Min 6x6mm Metal Yüzey LED Şerit PCB 1

Size LED Tüp Işığı için Tek Taraflı PCB, LED Spot Işığı için PCB, LED Lamba için PCB, LED high bay için PCB, LED downlight için PCB, LED tube için PCB kartı sağlayacak bir kaynak arıyorsanız, o zaman sadece buldum.

Shenzhen Yizhuo Electronics Co., Ltd 2012 yılında kurulmuştur, fabrika alanımız 5.000 metrekareden fazladır.100'den fazla işçi ve 20 çalışanımız var. Alüminyum PCB ve FR4 PCB üreticisiyiz, ürünlerimiz aydınlatma, Elektronik, Yeni Enerji, Tıbbi bakım, Otomotiv ve Diğer sektörlerde yaygın olarak kullanılmaktadır. PCB üretim kapasitemiz 120000 m2'ye ulaşabilir. /her ay .

Max 500x500mm Min 6x6mm Metal Yüzey LED Şerit PCB 2


SSS:
S1.MOQ sınırlı var mı?

C: Sınırlı bir MOQ'umuz yok, kabul ettiğimiz minimum sipariş 1 adettir.

S2: Tüm ürünleriniz UL, ROHS vb. ile sertifikalandırılmış mı?
C: Evet, ISO9001:2015, ISO14001:2015, IFA, UL , SGS, ROHS sertifikalarına sahibiz.

S3: PCB PCBA teklifi için ne gereklidir?
A: PCB: Miktar, Gerber dosyası ve Teknik gereksinimler (malzeme, yüzey işleme, bakır kalınlığı, levha kalınlığı,...)

PCBA: PCB bilgileri, BOM, (Test belgeleri...)
