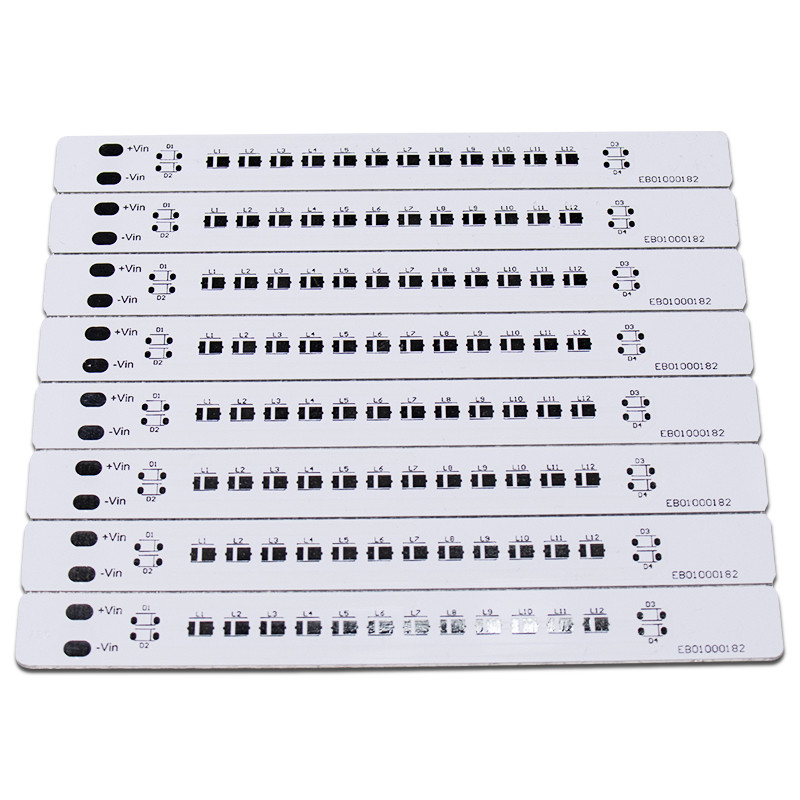

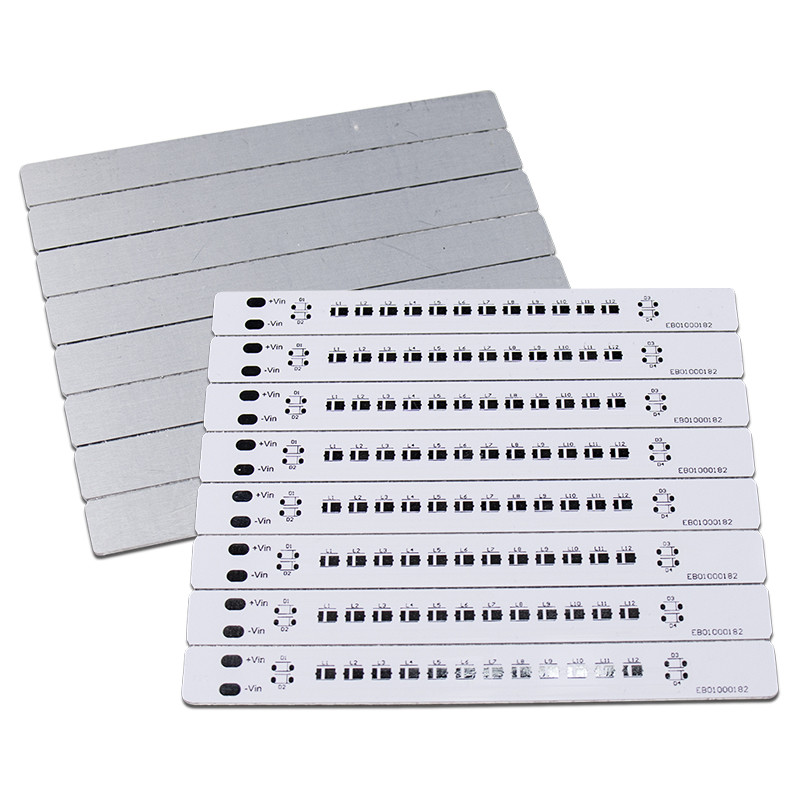

Alüminyum Kaplı Pcb Metal Çekirdek Baskılı Devre Kartı Led Sürücü Pcb Kartı
1. Giriş
Bir tür tek taraflı Alüminyum PCB olan LED PCB, sokak lambalarında, LED lambalarda ve ev lambalarında yaygın olarak kullanılmaktadır.
2. Malzeme: Alüminyum bazlı PCB
Kalem | Birim | Şartname | Test koşulu | |
Yalıtım kalınlığı | um |
Maks. Min. |
200 60 |
- |
Lehim direnci (288℃) | San. | Min. | 600 | IPC-TM-650 2.4.13.1 |
Termal şok | 288℃10”/döngü | Min. | 6 defa | IPC-TM-650 2.4.13.1 |
Soyulma gücü (Normal durum) | libre/inç | Min. | 9 | IPC-TM-650 2.4.8 |
Arıza Gerilimi | V/mil | 750 | IPC-TM-650 2.5.6 | |
Hacim direnci (Normal durum>E+14) | Ω · cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
Yüzey direnci (Normal durum>E+12) | Ω | - | 3.5*1014 | IPC-TM-650 2.5.17.1 |
Dielektrik sabiti 1 MHz Normal durum 1 GHz Normal durum |
- |
5.6 5.3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
dağılma sabiti 1 MHz Normal durum 1 GHz Normal durum |
0.013 0.010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
Su soğurumu | % | 0,2 | IPC-TM-650 2.6.2.1 | |
Termal iletkenlik (yalnızca yalıtım katmanı üzerinde ölçülmüştür) |
W/m℃ | 1.0 | ASTM-E1461 | |
yanıcılık | 94V-0 | Geçmek | IPC-TM-650 2.3.9 | |
Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
Td | ℃ | 410 | TBD (ağırlıkça %5 kayıp) | |
MOT (RTI) | ℃ | 130 | UL746B | |
CTI (Karşılaştırmalı İzleme Endeksi) | V | >600 (PLC=0) | UL746E DSR |
3. Sertifikasyon: UL, ROHS, Reach, ISO
4. Kullanım aralığı: Aydınlatma, Otomotiv elektroniği ekipmanı, Güç kaynağı, Elektronik kontrol, Bilgisayar ekipmanı, İletişim elektroniği vb.
5. Hangi sergilere katıldık?
Yeni Delhi Fuarı, Moskova Elektronik Fuarı vb.
6. Hizmetlerimiz
1. Hızlı yanıt
2. İyi kaliteye dayalı makul fiyat
3. Tek elden hizmet sağlayın (bileşenler, OEM)
4. Bol envanter ve Alışılmış malzeme hazırlığı
7. Ödeme yöntemi:
T/T, Paypal, kredi kartı, Western Union vb.
- İyi termal performans ve uzun ömür
- İyi ısı iletkenliği ve yalıtımı
- Düşük maliyetli - Enerji verimli ve geri dönüştürülebilir
- Montajı kolay
- Yüksek dayanıklılık
- Hafif
Alüminyum taban, iyi bir termal dağılım işlevine sahiptir.LED çok fazla ısı üreteceğinden, LED lamba için baskılı devre kartı genellikle alüminyum alt tabakadır.
1. Ses donanımı: giriş ve çıkış yükselticileri, dengeli yükselticiler, ses yükselticileri, ön yükselticiler, güç yükselticileri vb.
2. Güç kaynağı ekipmanı: sabitleyici, saç kremi, DC-AC adaptörü vb.
3. İletişim elektronik ekipmanı: yüksek frekanslı amplifikatörler, filtre elektrik devresi.
4. Ofis otomatik ekipmanı: motor sürücüsü vb.
5. Bilgisayar: güç kaynağı aygıtı, disket sürücüsü, anakart vb.
6. Güç modülleri: invertörler, katı röleler, doğrultucu köprüler vb.
7. Elektronik kontrol: röleler, transistör tabanı, devredeki çeşitli bileşenler.
8. Anahtarlar, mikrodalga: radyatör, yarı iletken cihazlar, ısı yalıtımı ve motor kontrolörü.
9. Endüstriyel araçlar: ateşleme, voltaj regülatörü, otomatik güvenlik kontrol sistemi, aydınlatma dönüştürme sistemi.
10. LED Ekran (iki mod: LED ekran; LED ışık kaynağı ile ekran)
11. Aydınlatma: Enerji tasarruflu lambaların tanıtımıyla, piyasa tarafından çeşitli enerji tasarruflu LED ışıklar memnuniyetle karşılanmaktadır, bu nedenle LED ışıklar için alüminyum alt tabakalar büyük ölçekli uygulamalara sahiptir.
