diy led pcb Metal yüzeye monte pcb takımı Yüksek Güçlü Led Pcb Led Pcb Tasarımı
1. Giriş

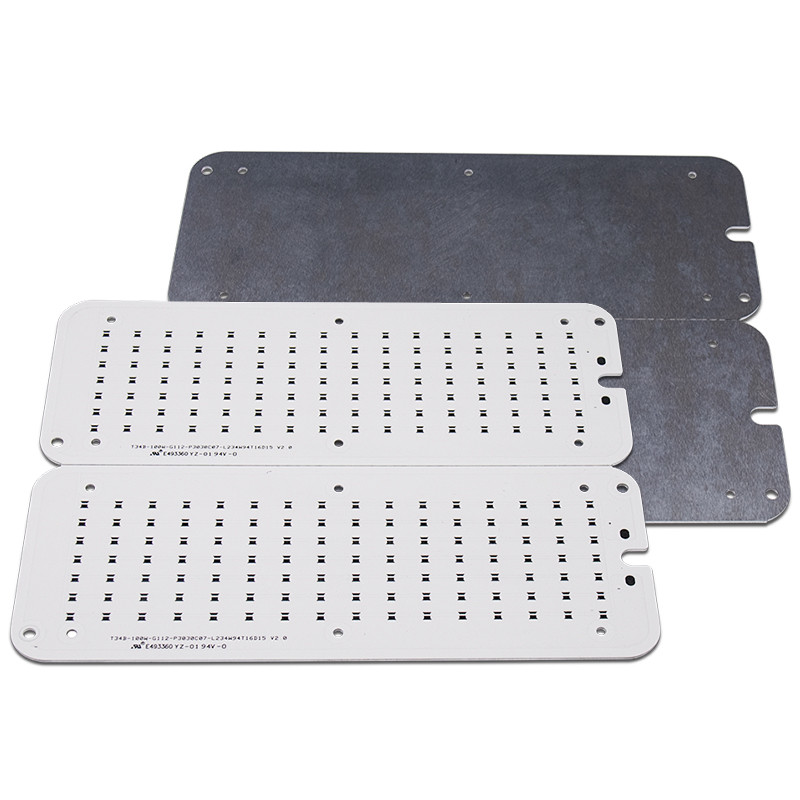

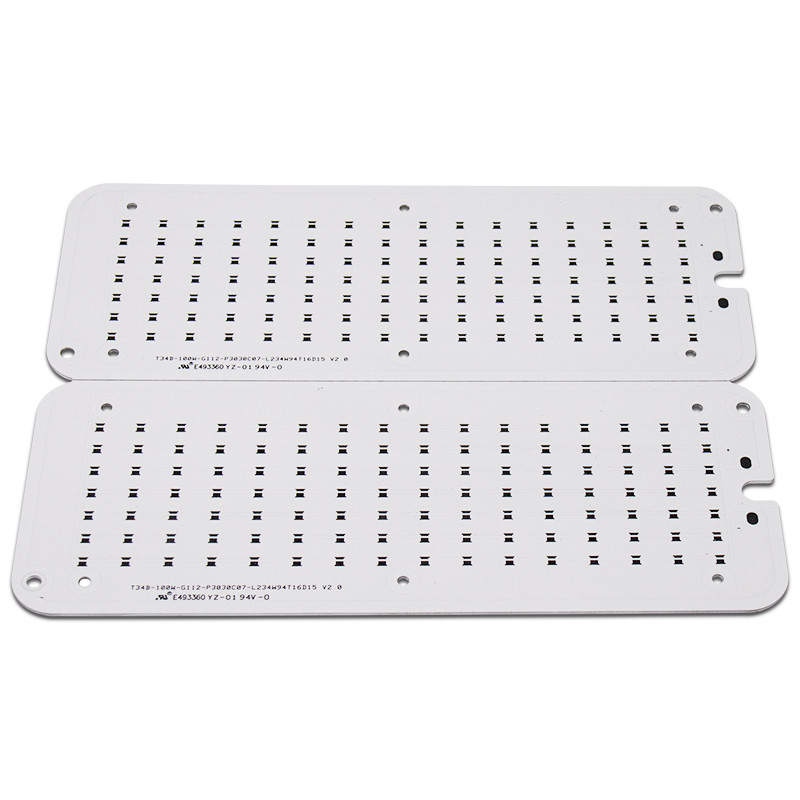

Bir tür tek taraflı Alüminyum PCB olan LED PCB, sokak lambalarında, LED lambalarda ve ev lambalarında yaygın olarak kullanılmaktadır.
2. Malzeme: Alüminyum bazlı PCB
| Kalem | Birim | Şartname | Test koşulu | |
| Yalıtım kalınlığı | um |
Maks. Min. |
200 60 |
- |
| Lehim direnci (288℃) | San. | Min. | 600 | IPC-TM-650 2.4.13.1 |
| Termal şok | 288℃10”/döngü | Min. | 6 defa | IPC-TM-650 2.4.13.1 |
| Soyulma gücü (Normal durum) | libre/inç | Min. | 9 | IPC-TM-650 2.4.8 |
| Arıza Gerilimi | V/mil | 750 | IPC-TM-650 2.5.6 | |
| Hacim direnci (Normal durum＞E+14) | Ω · cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
| Yüzey direnci (Normal durum＞E+12) | Ω | - | 3.5*1014 | IPC-TM-650 2.5.17.1 |
|
Dielektrik sabiti 1 MHz Normal durum 1 GHz Normal durum |
- |
5.6 5.3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
|
dağılma sabiti 1 MHz Normal durum 1 GHz Normal durum |
0.013 0.010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
| Su soğurumu | % | 0,2 | IPC-TM-650 2.6.2.1 | |
|
Termal iletkenlik (yalnızca yalıtım katmanı üzerinde ölçülmüştür) |
W/m℃ | 1.0 | ASTM-E1461 | |
| yanıcılık | 94V-0 | Geçmek | IPC-TM-650 2.3.9 | |
| Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
| Td | ℃ | 410 | TBD (ağırlıkça %5 kayıp) | |
| MOT (RTI) | ℃ | 130 | UL746B | |
| CTI (Karşılaştırmalı İzleme Endeksi) | V | ＞600 (PLC=0) | UL746E DSR |
3. Sertifikasyon: UL, ROHS, Reach, ISO
4. Kullanım aralığı: Aydınlatma, Otomotiv elektroniği ekipmanı, Güç kaynağı, Elektronik kontrol, Bilgisayar ekipmanı, İletişim elektroniği vb.
5. Hangi sergilere katıldık?
Yeni Delhi Fuarı, Moskova Elektronik Fuarı vb.
6. Hizmetlerimiz
1. Hızlı yanıt
2. İyi kaliteye dayalı makul fiyat
3. Tek elden hizmet sağlayın (bileşenler, OEM)
4. Bol envanter ve Alışılmış malzeme hazırlığı
7. Ödeme yöntemi:
T/T, Paypal, kredi kartı, Western Union vb.
Metal alt tabaka
Yalıtıcı metal alt tabaka için ne tür bir metal kullanıldığı, metal alt tabakanın termal genleşme katsayısı, termal iletkenlik, mukavemet, sertlik, ağırlık, yüzey durumu ve maliyetinin kapsamlı bir şekilde değerlendirilmesine bağlıdır.
Genel olarak maliyet ve teknik performans gibi koşullar göz önüne alındığında alüminyum levha ideal bir seçimdir.Mevcut alüminyum levhalar 6061, 5052, 1060 ve benzeridir.Termal iletkenlik, mekanik özellikler, elektriksel özellikler ve diğer özel özellikler için daha yüksek gereksinimler varsa, bakır levhalar, paslanmaz çelik levhalar, demir levhalar ve silikon çelik levhalar da kullanılabilir.
Alüminyum PCB Uygulaması
1. Ses cihazı: Giriş, çıkış amplifikatörü, dengeli amplifikatör, ses amplifikatörü, ön amplifikatör, güç amplifikatörü.
2. Güç Kaynağı: Anahtarlama regülatörü, DC / AC dönüştürücü, SW regülatörü vb.
3. İletişim elektronik ekipmanı: Yüksek frekanslı amplifikatör, filtreleme cihazları, verici devresi
4. Ofis otomasyon ekipmanı: Motor tahriki vb.
5. Otomobil: Elektronik regülatör, ateşleme, güç kaynağı kontrolörü vb.
6. Bilgisayar: CPU kartı, disket sürücüsü, güç kaynağı cihazları vb.
7. Güç Modülleri: Evirici, katı hal röleleri, doğrultucu köprüler.
8. Lambalar ve aydınlatma: Enerji tasarruflu lambaların savunulan tanıtımı olarak, çeşitli renkli enerji tasarruflu LED ışıklar pazar tarafından iyi karşılanır ve LED ışıklarında kullanılan alüminyum PCB de büyük ölçekli uygulamalara başlar.
