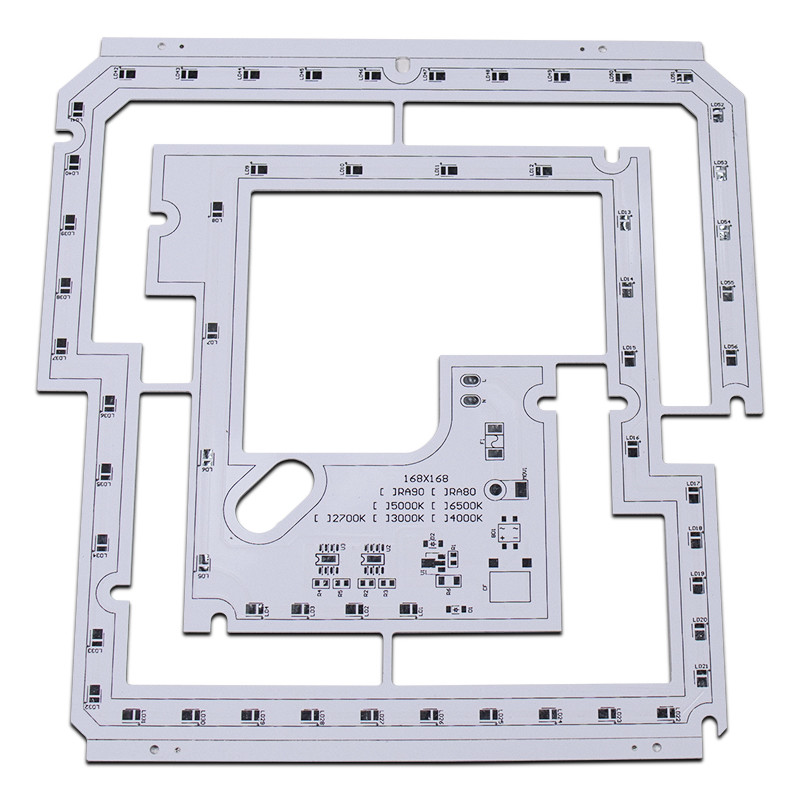

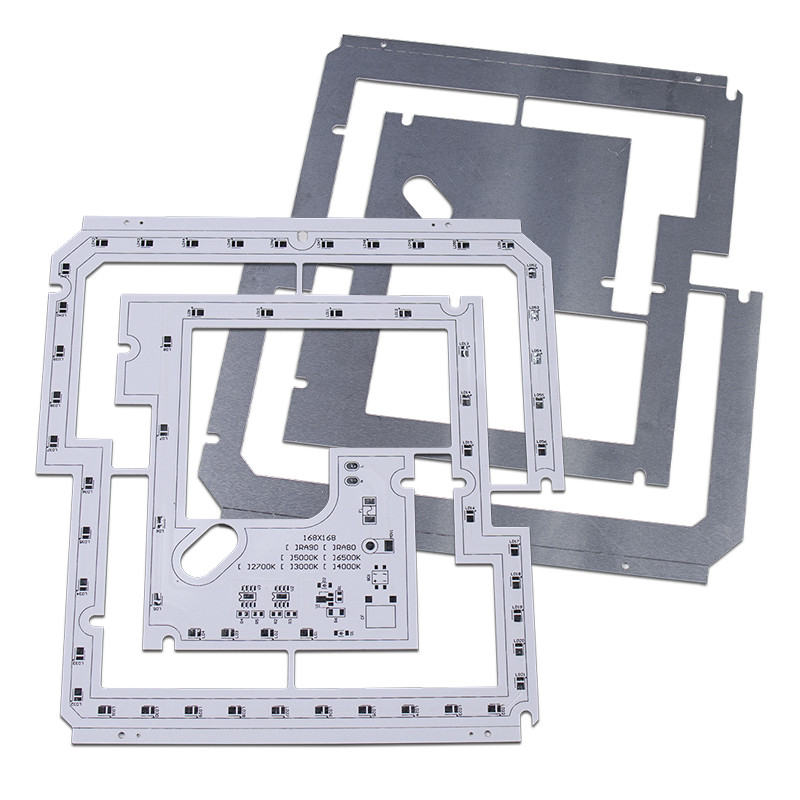

Solar Işık Devre Kartı Led 12v Led Devre Kartı Tasarımı Led Dizi Pcb
1. Giriş
Bir tür tek taraflı Alüminyum PCB olan LED PCB, sokak lambalarında, LED lambalarda ve ev lambalarında yaygın olarak kullanılmaktadır.
2. Malzeme: Alüminyum bazlı PCB
Kalem | Birim | Şartname | Test koşulu | |
Yalıtım kalınlığı | um |
Maks. Min. |
200 60 |
- |
Lehim direnci (288℃) | San. | Min. | 600 | IPC-TM-650 2.4.13.1 |
Termal şok | 288℃10”/döngü | Min. | 6 defa | IPC-TM-650 2.4.13.1 |
Soyulma gücü (Normal durum) | libre/inç | Min. | 9 | IPC-TM-650 2.4.8 |
Arıza Gerilimi | V/mil | 750 | IPC-TM-650 2.5.6 | |
Hacim direnci (Normal durum>E+14) | Ω · cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
Yüzey direnci (Normal durum>E+12) | Ω | - | 3.5*1014 | IPC-TM-650 2.5.17.1 |
Dielektrik sabiti 1 MHz Normal durum 1 GHz Normal durum |
- |
5.6 5.3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
dağılma sabiti 1 MHz Normal durum 1 GHz Normal durum |
0.013 0.010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
Su soğurumu | % | 0,2 | IPC-TM-650 2.6.2.1 | |
Termal iletkenlik (yalnızca yalıtım katmanı üzerinde ölçülmüştür) |
W/m℃ | 1.0 | ASTM-E1461 | |
yanıcılık | 94V-0 | Geçmek | IPC-TM-650 2.3.9 | |
Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
Td | ℃ | 410 | TBD (ağırlıkça %5 kayıp) | |
MOT (RTI) | ℃ | 130 | UL746B | |
CTI (Karşılaştırmalı İzleme Endeksi) | V | >600 (PLC=0) | UL746E DSR |
3. Sertifikasyon: UL, ROHS, Reach, ISO
4. Kullanım aralığı: Aydınlatma, Otomotiv elektroniği ekipmanı, Güç kaynağı, Elektronik kontrol, Bilgisayar ekipmanı, İletişim elektroniği vb.
5. Hangi sergilere katıldık?
Yeni Delhi Fuarı, Moskova Elektronik Fuarı vb.
6. Hizmetlerimiz
1. Hızlı yanıt
2. İyi kaliteye dayalı makul fiyat
3. Tek elden hizmet sağlayın (bileşenler, OEM)
4. Bol envanter ve Alışılmış malzeme hazırlığı
7. Ödeme yöntemi:
T/T, Paypal, kredi kartı, Western Union vb.
Bir alüminyum PCB, diğer herhangi bir PCB'ye benzer bir düzene sahiptir.Üzerine bakır, lehim maskesi ve serigrafi katmanı veya katmanları vardır.Bununla birlikte, bir alüminyum devre kartı, fiberglas veya plastik bir alt tabakaya sahip olmak yerine, bir metal alt tabakaya sahiptir.Bu taban esas olarak bir alüminyum kombinasyonu içerir.Metal çekirdek tamamen metalden oluşabilir veya fiberglas ve alüminyumun bir kombinasyonuna sahip olabilir.Alüminyum PCB'ler tipik olarak tek taraflıdır ancak çift taraflı da olabilir.Çok Katmanlı Alüminyum PCB'lerin üretimi oldukça zordur.
Alüminyum Yüzey
Alüminyum levhalar, LED ve güç dönüştürme elektroniğinde en fazla kullanımı sağlar.LED'lerin ürettiği yoğun ışık, alüminyumun bileşenlerden uzağa yönlendirdiği yüksek düzeyde ısı oluşturur.Bir alüminyum PCB, bir LED cihazının ömrünü uzatır ve daha fazla kararlılık sağlar.Alüminyum alt tabakaları sokak lambaları, stop lambaları ve ev aydınlatmasında bulabilirsiniz.Güç dönüştürücülerinin akımları değiştirmesine ve elektroniği düzenlemesine izin verirler.Diğer birçok endüstrideki yaratıcılar, alüminyum devre kartlarında da kullanım buluyor, ancak bunları çok sık uygulamıyorlar.
