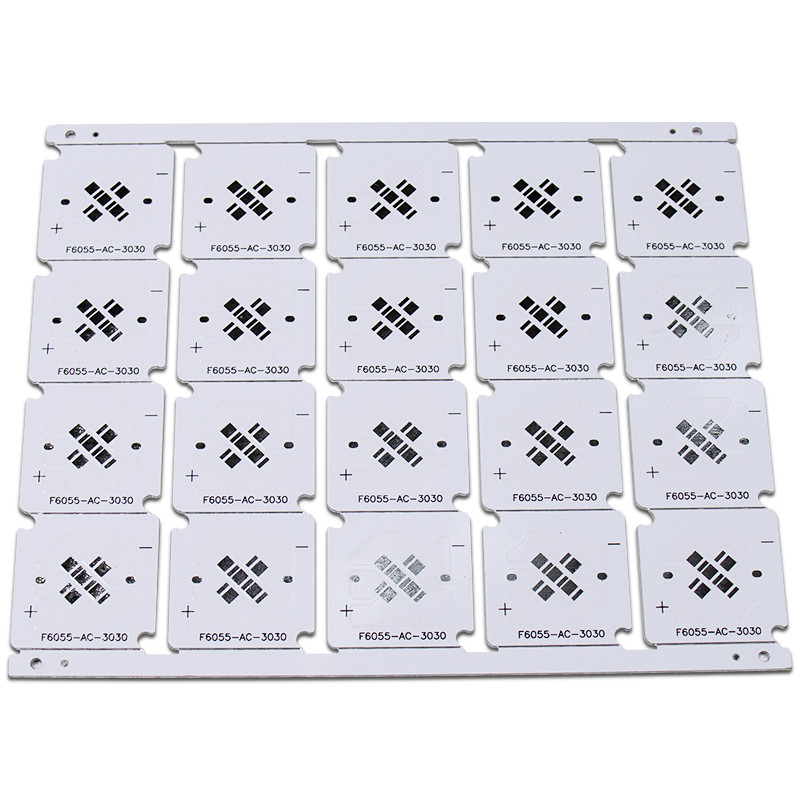

Led Tüp Işık Devre Kartı Yuvarlak Led Devre Alüminyum Substrat Pcb
| Kalem | Birim | Şartname | Test Koşulu | |
|---|---|---|---|---|
| Yalıtım Kalınlığı | µm | Maks. Min. |
200 60 |
- |
| Lehim Direnci (288°C) | San. | Min. | 600 | IPC-TM-650 2.4.13.1 |
| Termal şok | 288°C * 10"/döngü | Min. | 6 defa | IPC-TM-650 2.4.13.1 |
| Soyulma Mukavemeti (Normal durum) | libre/inç | Min. | 9 | IPC-TM-650 2.4.8 |
| Arıza Gerilimi | V/mil | 750 | IPC-TM-650 2.5.6 | |
| Hacim Direnci (Normal durum >E+14) | Ω * cm | 1.8x1015 | IPC-TM-650 2.5.17.1 | |
| Yüzey Direnci (Normal durum >E+12) | Ω | 3.5x1014 | IPC-TM-650 2.5.17.1 | |
| Dielektrik sabiti 1 MHz Normal Durum 1 GHz Normal Durum |
- | 5.6 5.3 |
IPC-TM-650 2.5.5.3 IPC-TM-650 2.5.5.5 IPC-TM-650 2.5.5.6 |
|
| Dağılma Faktörü 1 MHz Normal Durum 1 GHz Normal Durum |
0.013 0.010 |
IPC-TM-650 2.5.5.3 IPC-TM-650 2.5.5.5 IPC-TM-650 2.5.5.9 |
||
| Su soğurumu | % | 0,2 | IPC-TM-650 2.6.2.1 | |
| Termal iletkenlik (yalnızca yalıtım katmanı üzerinde ölçülmüştür) |
W/m°C | 1.0 | ASTM-E1461 | |
| yanıcılık | 94V-0 | Geçmek | IPC-TM-650 2.3.9 | |
| Tg | °C | 100 | IPC-TM-650 2.2.24 | |
| Td | °C | 410 | TBD (ağırlıkça %5 kayıp) | |
| MOT (RTI) | °C | 130 | UL 746B | |
| CTI (Karşılaştırmalı İzleme endeksi) | V | 600 (PLC=0) | UL 746E DSR |
Highflypcb, 10 yılı aşkın süredir alüminyum PCB üretmektedir.Tam özellikli alüminyum devre kartlarımız, yetenekleri ve Ücretsiz DFM Kontrolü, bütçe dahilinde yüksek kaliteli alüminyum PCB'ler elde etmenizi sağlar.Basılı Alüminyum PCB'lerimiz, LED aydınlatma, güç ekipmanı ve otomotiv sistemleri için yaygın olarak kullanılmaktadır.
Highflypcb Etkili, Uygun Fiyatlı PCB LED Aydınlatma Çözümleri Sağlar
On yıldan fazla deneyime sahip tam özellikli bir PCB çözümleri sağlayıcısı olarak, LED PCB üretimi, bileşen tedariki ve montajını tek bir çatı altında sağlayabiliyoruz.Özel uygulamalarınıza göre özelleştirilmiş metal çekirdek/alüminyum devre kartları geliştirmek için sizinle birlikte çalışabiliriz.Isıyı verimli bir şekilde dağıtacak, tüm LED PCB bileşenlerini serin tutacak ve ürünlerinizin performansını önemli ölçüde artıracak bir termal alüminyum kaplı katman içeren standart FR-4 malzemeden yapılmış rekabetçi fiyatlı PCB'lere sahibiz.
LED PCB sorgunuz için lütfen verilerinizi sales@highfly-tech.com adresine gönderin, proje tasarımınızı ASLA üçüncü şahıslarla paylaşmayacağız.Tasarımınız bizimle güvende.
