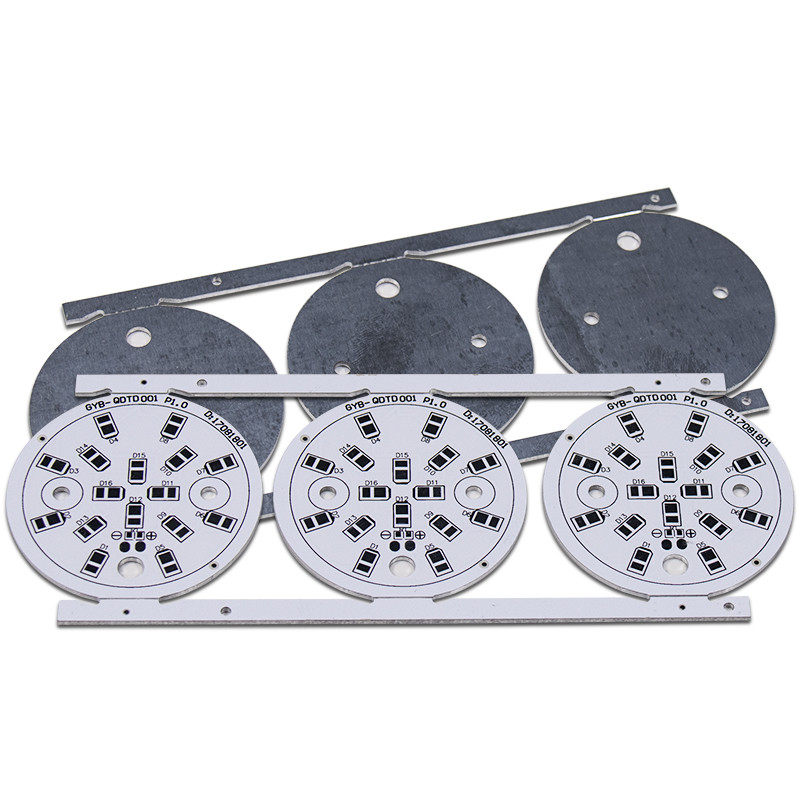

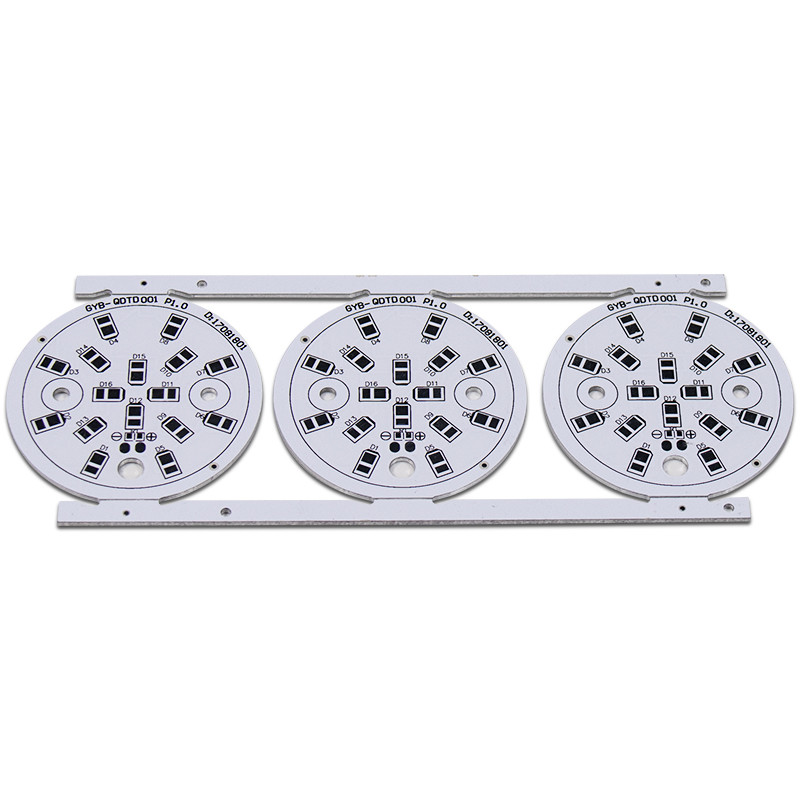

Led Aydınlatma Pcb Metal Led Işık Devre Kartı Tasarımı Yüksek Güçlü Led Pcb
|
Çoğunlukla, tüm PCB üretimi, nerede yapıldığına bakılmaksızın aynı üretim sürecini takip eder.Tedarikçilerdeki tek gerçek fark, süreçlerindeki otomasyon seviyesi, en yeni teknoloji ve ekipman ve belirli türdeki son ürünlere odaklanmak için tasarlanmış özel ekipmana sahip olmalarıdır.
Alüminyum PCB'ler için, herhangi bir miktarda alüminyum PCB'leri etkin bir şekilde üretebileceklerse, bir PCB üreticisinin dikkate alması gereken birkaç temel öğe vardır:
Alüminyum destekli PCB'lerimizin çoğu, geleneksel PCB üretiminde kullanılan standart 18” x 24” veya 20” x 24” üretim panellerinden çok daha uzun LED uygulamalarına girer.Bu parçaları doğru bir şekilde kaydedebilmek ve ekonomik olarak üretebilmek için, bir üreticinin ya özel bir 60” genişliğinde UV ışık görüntüleme ekipmanına veya bir görüntüyü serigrafi (tek seferde) ve ardından bir fırında UV kürleme yapabilen bir kuruluma sahip olması gerekir.
Eski üretim süreci, görüntünün yarısını yazdırır ve ardından ilk görüntüyü elle kaydetmeye çalışırken, ikinci yarıyı serigrafi yazdırır çok daha az etkilidir.
Geleneksel FR-4 malzemelerinden V puanı alabilen daha yaygın ekipman, alüminyum PCB'leri yönetmek için uygun değildir.Mümkün olan en düşük maliyeti elde etmek için mümkün olan en iyi verimi almamız gerekiyor, bu da bu parçaları üretim panelinde mümkün olduğunca birbirine yakın yerleştirebilmemiz gerektiği anlamına geliyor.V puanlaması olmadan parçaları mekanik olarak frezelemeniz gerekir, bu da %20'ye varan verim kaybıyla sonuçlanabilir ve ardından maliyeti artırır.
Mühendislik ekibimiz uzun yıllara dayanan bir deneyime sahiptir ve müşterilerimizin, panellerini devre dışı bırakmaları için en uygun maliyetli dizileri tasarlamalarına yardımcı olur.
Yuvarlak veya benzersiz özelliklere sahip alüminyum PCB'ler için - (yuvalar, büyük delikler, kesikler, vb.) - bu özellikleri çıkarabilecek bir üretici isteyeceksiniz.Alüminyum PCB'leri mekanik olarak yönlendirmeye çalışmak, bu özellikleri üretim ortamında yaptırmanın çok maliyetli bir yoludur.
Alüminyum PCB'nin benzersiz bir gereksinimi, müşterilerin aldıkları ürünün bir yüksek pot testinden geçtiğini bilmek istemesidir.Çoğu PCB üreticisi bunu yapabilirken, genellikle elektrik testinde bulunmayan bir laboratuvarda ayrı bir işlemdir.Epec'in elektrik testi kurulumu, müşteri için maliyeti önemli ölçüde azaltan bir yüksek pot testi içerir.
