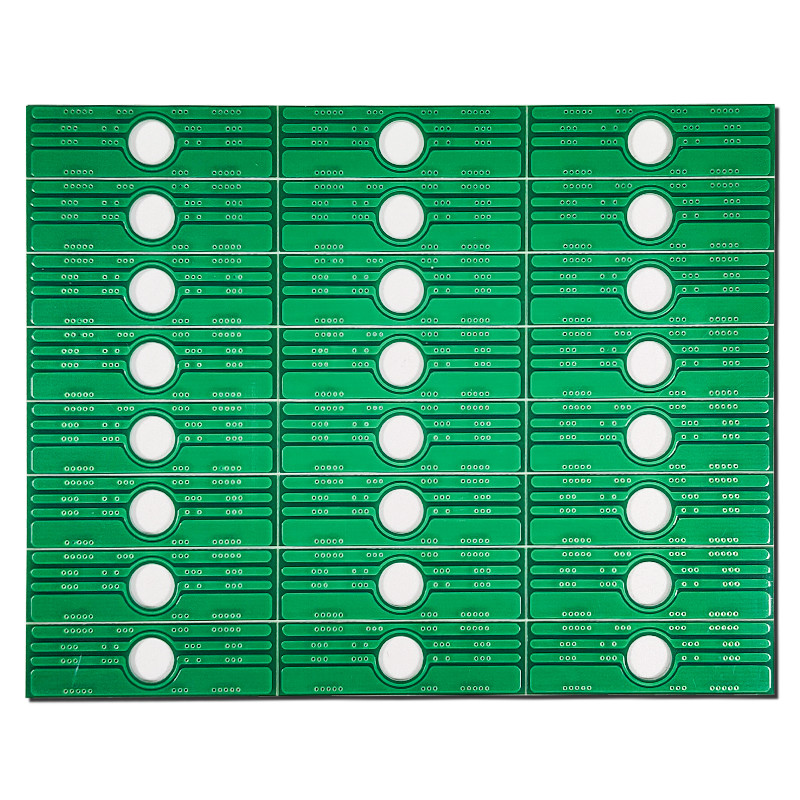

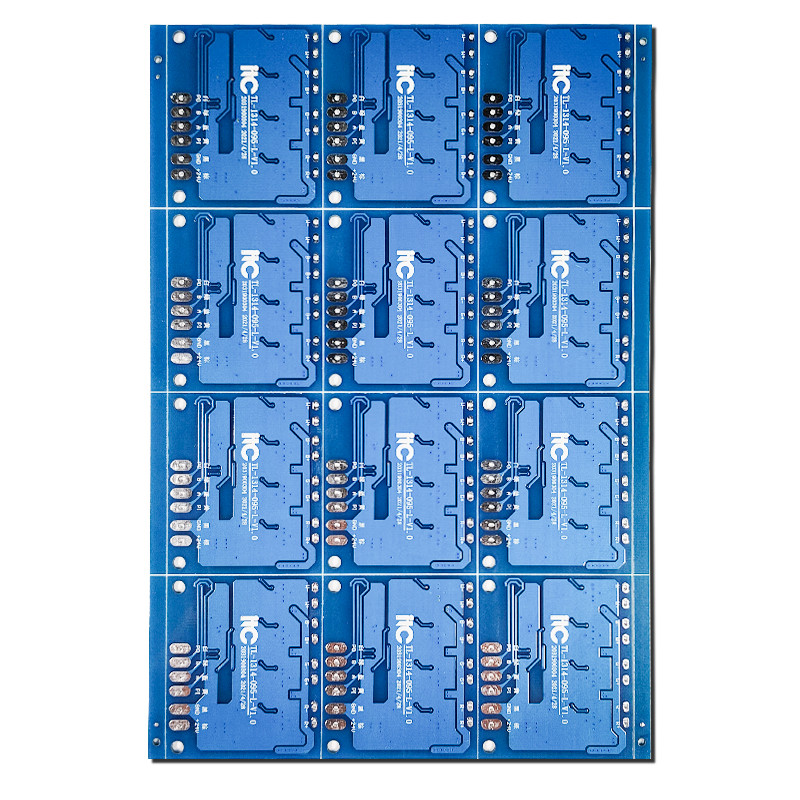

OEM FR4 PCB üretimi 94V0 Baskılı Devre Kartı
Elektronik PC PCB kartı çok katmanlı pcb devre kartları Tek elden hizmetler
FR4, fabrikasyon devre kartlarını içeren en yaygın malzeme sınıfıdır.'FR' malzemenin alev geciktirici olduğunu ve '4' dokuma cam takviyeli epoksi reçineyi belirtir.Tek veya çift taraflı PCB yapıları, bir FR4 çekirdekten ve üst ve alt bakır katmanlardan oluşur.Çok katmanlı levhalar, merkez çekirdek ile üst ve alt bakır katmanlar arasında ek önceden emprenye edilmiş katmanlara sahiptir.Şimdi, çekirdek, bakır kaplı laminat olarak da adlandırılan bakır kaplamalı bir alt tabakadan oluşur.Çekirdek, laminat ve prepreg, sinyal ve zemin katmanları arasındaki bakır levhalarla birlikte FR4 olabilir.
FR4'ün özellikleri, üreticiye bağlı olarak biraz değişebilir;bununla birlikte, genellikle, birçok elektrik uygulaması için bir yalıtkan olarak yaygın kullanımını destekleyen uygun güç ve su direnci özelliklerine sahiptir.PCB'lerde aynı amaca hizmet eder, yani bitişik bakır düzlemleri izole etmek ve yapı için genel eğilme ve eğilme mukavemeti sağlamak.FR4, PCB üretimi için iyi bir genel amaçlı malzemedir.
|
Ürünler üzerinde test |
Uçan Prob Testi, X-ray Muayenesi, AOI Testi, Fonksiyonel test |
|
Miktar |
Minimum miktar: 1 adet.Prototip, küçük sipariş, toplu sipariş, her şey yolunda |
|
Gerekli dosyalar |
PCB: Gerber dosyaları (CAM, PCB, PCBDOC) |
|
Bileşenler: Malzeme Listesi (BOM listesi) |
|
|
Montaj: Pick-N-Place dosyası |
|
|
PCB Panel Boyutu |
Min boyutu: 0.25*0.25 inç (6*6mm) |
|
Maksimum boyut: 20*20 inç(500*500mm) |
|
|
PCB Lehim Tipi |
Suda Çözünür Lehim Pastası, RoHS kurşunsuz |
|
Bileşen ayrıntıları |
0201 boyutuna kadar pasif |
|
BGA ve VFBGA |
|
|
Kurşunsuz Talaş Taşıyıcılar/CSP |
|
|
Çift taraflı SMT Montajı |
|
|
0.8mils'e kadar İnce Aralık |
|
|
BGA Tamir ve Reball |
|
|
Parça Çıkarma ve Değiştirme |
|
|
PCB Montajı |
Delme ----- Maruz Kalma ----- Kaplama ----- Dağlama ve Sıyırma ----- Delme ----- Elektrik Testi ----- SMT ----- Dalga Lehimleme --- --Montaj-----BİT-----Fonksiyon Testi -----Sıcaklık ve Nem Testi |
FR, "alev geciktirici" anlamına gelir ve malzemenin plastik malzeme yanıcılığı konusunda UL94V-0 standardına uygun olduğunu gösterir.94V-0 kodu tüm FR-4 PCB'lerde bulunabilir.Yangının yayılmamasını ve malzeme yandığında hızla sönmesini garanti eder.
Cam geçişi (TG), üretim yöntemlerine ve kullanılan reçinelere bağlı olarak Yüksek TG'ler veya HiTG'ler için 115 °C ila 200 °C arasındadır.Standart bir FR-4 PCB, iki ince lamine bakır tabakası arasına sıkıştırılmış bir FR-4 tabakasına sahip olacaktır.
FR-4, yangına dayanıklı, halojen kimyasal element olarak adlandırılan bromu kullanır.Uygulamalarının çoğunda daha az dirençli olan başka bir kompozit olan G-10'un yerini aldı.
FR4, iyi bir direnç-ağırlık oranına sahip olma avantajına sahiptir.Su tutmaz, yüksek mekanik mukavemeti korur ve kuru veya nemli ortamlarda iyi bir yalıtım kapasitesine sahiptir.
Shenzhen Yizhuo Elektronik Co, Ltd2012 yılında kurulmuştur, Fabrika alanımız 5.000 metrekareden fazladır.100'den fazla işçi ve 20 çalışanımız var. Alüminyum PCB ve FR4 PCB üreticisiyiz, ürünlerimiz aydınlatma, Elektronik, Yeni Enerji, Tıbbi bakım, Otomotiv ve Diğer sektörlerde yaygın olarak kullanılmaktadır. PCB üretim kapasitemiz 120000 m2'ye ulaşabilir. /her ay .
Fabrikamız ISO 9001:2015 sistemini geçmiş olup CE, ROHS, UL sertifikasına sahiptir.Üretim kapasitemize ve Ar-Ge ekibimize dayanarak, müşterilerimiz için ODM veya OEM hizmeti verebiliriz.Ürünlerimiz dünya çapında iyi satıyor.
Yolanda'ya soruşturma göndermeye hoş geldiniz!
SSS:
S1.Hangi hizmeti sağlayabilirsiniz?
C: 2012'den beri OEM PCB ve PCBA üreticisiyiz, RD PCB üretimi, SMT ve montaj PCBA dahil olmak üzere tek elden çözüm sağlayabiliriz.
S2.Kalitenizi kontrol etmek için nasıl numune alabilirim?
C: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.
S3: Kingfield'ın özelleştirilmiş bir PCBA siparişi için neye ihtiyacı var?
C: Bir PCBA siparişi verdiğinizde, Gerber veya PCB dosyası ve Malzeme Listesi listesini sağlamanız gerekir.
