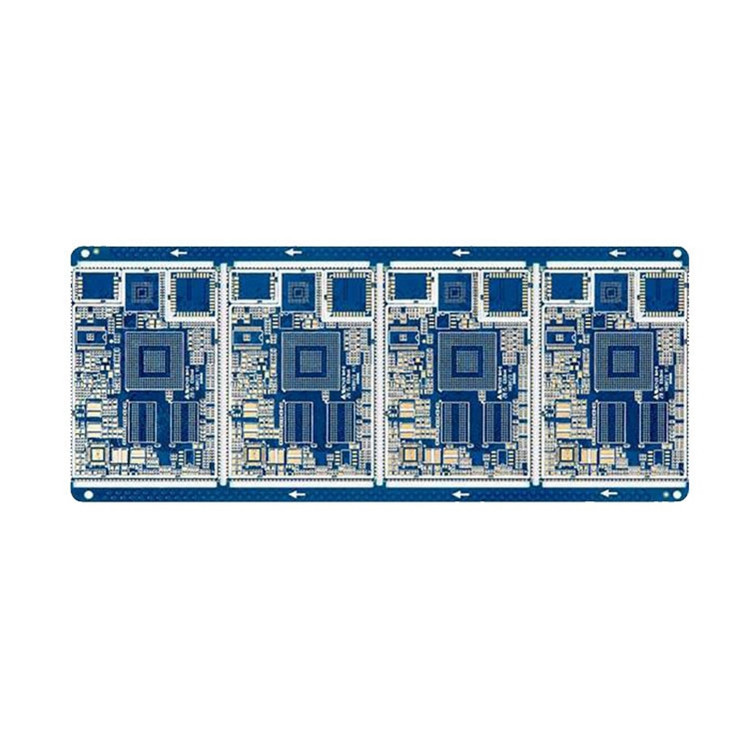

Özel Elektronik Devre Kartı FR4 94v0 ROHS PCB Tedarikçi
Epoksi reçine ile güçlendirilmiş fiberglas laminat levha olarak gelen bir PCB bazlı malzemedir.Sağlam yapısı ve alev geciktirici özellikleri nedeniyle baskılı devre kartlarında yaygın olarak kullanılan bir laminat alt tabakadır.Bu nedenle, devre kartlarına gerekli yalıtımı sağlamak hayati önem taşır.FR4 kartları, G-10 kartlarının yerini büyük ölçüde almıştır, çünkü G-10 kartları hala termal yıkımın önemli olduğu uygulamalar bulmaktadır.
Bir FR4 malzemesi, plastik yanıcılığı söz konusu olduğunda UL94V-0 standartlarına uygundur.Standartlar yangını yaymamasını sağlar ve malzeme yanmaya başladıktan hemen sonra söndürür.
Fr4 malzemeleri brom kullanır.Halojen kimyasal element yangına dayanıklıdır ve bu nedenle FR-4'e yangın geciktirici özellikler sağlamada değerlidir.
Özellikle nemli veya kuru ortamlarda inanılmaz yalıtım kapasitesinin yanı sıra suyu ememez, yüksek mekanik mukavemetini korur.
FR4 malzemesi ayrıca 115 ile 200 santigrat derece arasında yüksek bir cam geçiş sıcaklığına sahiptir.Ancak bu, üretim yöntemlerine ve kullanılan reçine türlerine bağlıdır.Çoğu durumda, FR4 PCB, iki bakır katmanlı laminat arasına sıkıştırılmış bir FR4 içerecektir.
FR4 malzemesi standart FR4 olarak gelebilir. yüksek TG FR-4, lamine bakır içermeyen yüksek CTI FR-4 ve FR4.Standart bir FR4, 140-a50 santigrat derecelik bir ısı direncine sahipken, yüksek bir TG FR4, 180 santigrat derecelik bir cam geçiş değerine sahiptir.Öte yandan, yüksek CTI FR4 endeksi 600V'u aşıyor ve lamine bakır içermeyen FR4, levha desteği ve yalıtım plakaları için ideal olduğunu kanıtlıyor.
FR4 malzemesinin kalınlığı, çeşitli PCB uygulamalarında çok önemli bir rol oynar.Bu nedenle, doğru kalınlığın seçilmesi aşağıdakileri dikkate almalıdır.
Kalem | Kabiliyet |
Temel malzeme | FR-4 / Yüksek TG FR-4 |
Katmanlar | 1-22 |
İşlenmiş iç/dış bakır kalınlığı | 1-6oz |
Bitmiş tahta kalınlığı | 0.2-7.0mm |
Min delik boyutu |
Mekanik delik: 0.15mm Lazer deliği: 0.1mm |
Kontrollü Empedans | +/-5% |
Viyaları takma özelliği | 0,2-0,8 mm |
anahat profili | Yönlendirme/ V-kesim/ Köprü/ Damga deliği |
Yüzey işleme | HASL, HASL kurşunsuz, Daldırma Altın, Daldırma Kalay, HOSP… |
En temel baskılı devre kartları, yüzeylerinden sadece birinde bakır hatlar veya ara bağlantılar içerenlerdir.Bu tür kartlar, 1 katmanlı baskılı devre kartları veya 1 katmanlı PCB'ler olarak bilinir.Tek katmanlı bir baskılı devre kartı, bir iç katmana ve bir dış katmana sahiptir.
Aşağıdaki çizimde, tek katmanlı bir baskılı devre kartının yığınını görebilirsiniz.
PCB substratı FR4, metal veya seramik olabilir.FR4 en çok kullanılan ve güçlendirilmiş epoksi laminat malzemedir.Baskılı devre kartlarının temel alt tabakasıdır.Son derece dayanıklı bir malzemedir ve farklı kalınlık türleri vardır.Bazı PCB'ler, özellikle daha ucuz olanları, diğer malzemelerden yapılmıştır ve FR4 dayanıklılığına sahip değildirler.
Bakır tabaka ince bir bakır folyodur.Yapıştırıcı ve ısı ile levhaya lamine edilir.Genellikle çift taraflı baskılı devre kartının her iki tarafına da uygulanır.İki katmanlı veya çift taraflı bir levha, yapıda iki bakır katman olduğu anlamına gelir.Sadece bir veya 16'dan fazla bakır katmana sahip PCB'leri bulabilirsiniz!

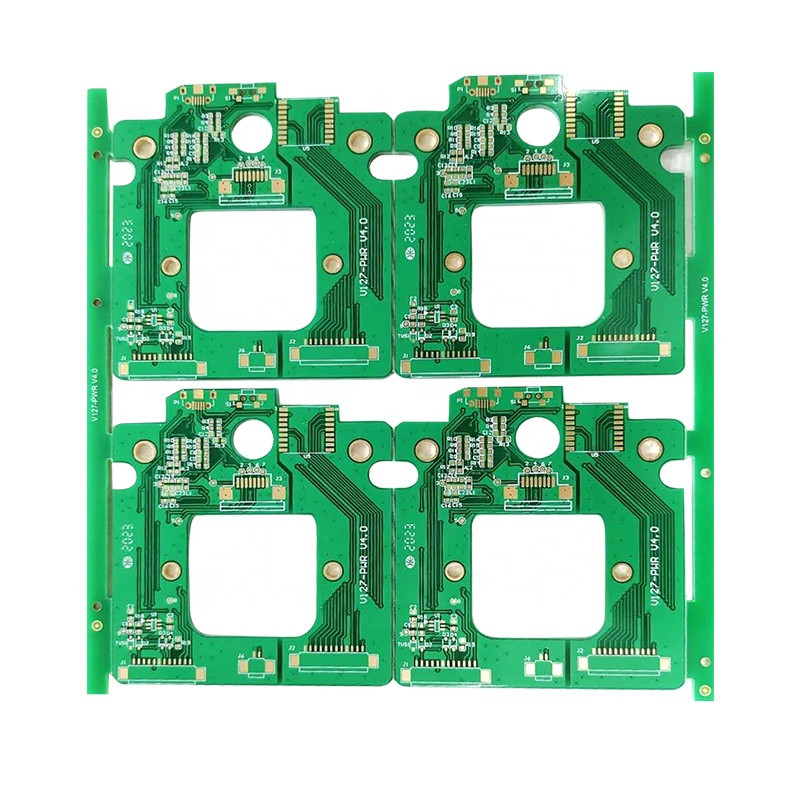

PCB kartlarının neden yeşil olduğunu hiç merak ettiniz mi?Lehim maskesi tabakası nedeniyle.Bu, bakır folyonun üzerindeki en üst katmandır ve baskılı levhalara yeşil rengini verir.Bu katmanın temel amacı, bakır izlerini yanlışlıkla herhangi bir lehim veya metalle temastan yalıtmaktır.Ortak renk yeşildir, ancak lehim maskesinin neredeyse tüm olası renklerde üretilebileceğini unutmayın.
Lehim maskesinin üstüne beyaz bir serigrafi tabakası uygulanır.İnsanların tahtayı daha iyi anlamaları için yönerge olarak herhangi bir sayı, sembol veya harf eklemek için kullanılır.Yine herhangi bir renk kullanılabilir ve sarı, kırmızı ve hatta siyah serigrafi baskılı PCB'ler vardır.
Shenzhen Yizhuo Elektronik Co, Ltd2012 yılında kurulmuştur, Fabrika alanımız 5.000 metrekareden fazladır.100'den fazla işçi ve 20 çalışanımız var. Alüminyum PCB ve FR4 PCB üreticisiyiz, ürünlerimiz aydınlatma, Elektronik, Yeni Enerji, Tıbbi bakım, Otomotiv ve Diğer sektörlerde yaygın olarak kullanılmaktadır. PCB üretim kapasitemiz 120000 m2'ye ulaşabilir. /her ay .
Fabrikamız ISO 9001:2015 sistemini geçmiş olup CE, ROHS, UL sertifikasına sahiptir.Üretim kapasitemize ve Ar-Ge ekibimize dayanarak, müşterilerimiz için ODM veya OEM hizmeti verebiliriz.Ürünlerimiz dünya çapında iyi satıyor.
Bize soruşturma göndermek hoş geldiniz!
Servisimiz:
* PCB ve PCBA OEM/ODM Hizmeti
* Elektronik Devre kartı Tek elden hizmetler
* İki Yıl Ürün Garantisi
* Ürünler hem işlevsellik hem de kozmetik olarak %100 kalite kontrolünden geçirilmiştir.
SSS:
S1.Hangi hizmeti sağlayabilirsiniz?
C: 2012'den beri OEM PCB ve PCBA üreticisiyiz, RD PCB üretimi, SMT ve montaj PCBA dahil olmak üzere tek elden çözüm sağlayabiliriz.
S2.Kalitenizi kontrol etmek için nasıl numune alabilirim?
C: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.
S3.Kurşun zamanı ne kadar?
A:Numuneler için 5-7 iş günü sürecektir;toplu siparişler için 10-15 iş günü sürecektir.
