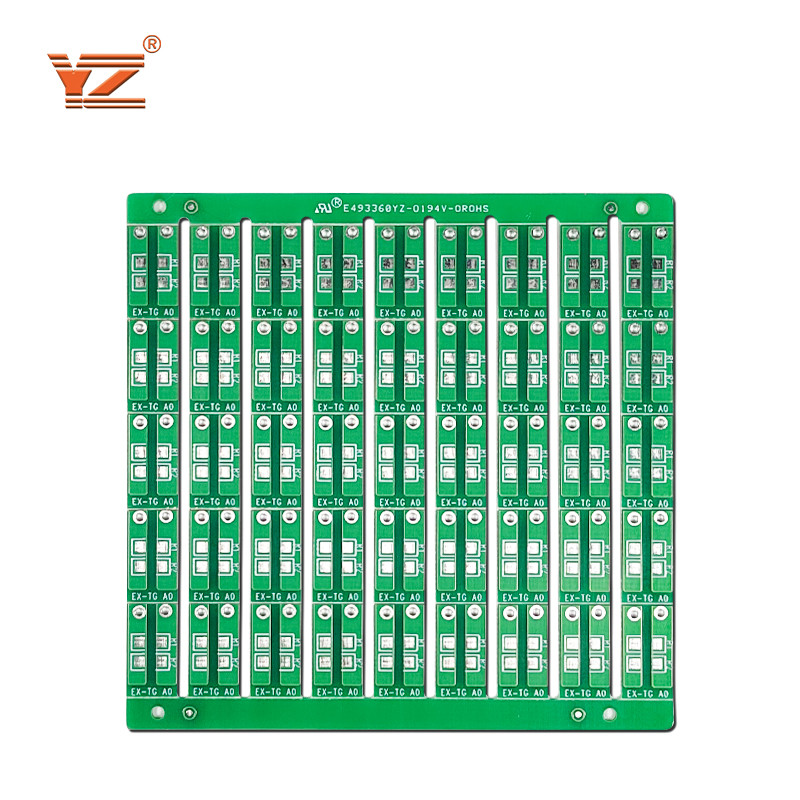

Baskılı Devre Kartı Çift Taraflı Fr4 Pcb Kartı Montajı

Çok katmanlı PCB (Baskılı Devre Kartı) nedir?

Rijit devrelerin bazı uygulama gereksinimleri olduğundan, farklı PCB tasarımları tek bir bileşende istiflenir.Çok katmanlı PCB'ler, adından da anlaşılacağı gibi mi?İki, üç veya daha fazla devre kartı kullanılarak yapılırlar.Bazı üreticiler, birden fazla devre kartı üzerinde 30'dan fazla farklı devre katmanı monte edebilir.PCB, genellikle FR4 ve bakırdan yapılmış sert bir çekirdeğe sahiptir.Çekirdek daha sonra bir laminat düzeneği oluşturmak için bakır folyolar ve PrePeg cam elyafı ile çevrelenir.Çok katmanlı baskılı devre kartları yapma süreci, oluşturmak istedikleri panoya bağlı olarak bir üreticiden diğerine değişir.Tipik bir dört katmanlı çok katmanlı PCB aşağıdaki parçalardan oluşacaktır:

1. FR4 fiberglas laminat

Bu, PCB'nin merkezi çekirdeğidir.Tüm devre kartı için destek sağladığından, bu çekirdek sert olmalı ve izler için işlenmelidir.Çekirdek ayrıca tasarıma eklenen diğer katmanlardan biraz daha kalındır.

2. Bakır

Sert çekirdekten hemen sonra, çekirdeğin her iki tarafında tasarlanmış iki bakır katman bulunur.Bakır, çekirdeği, bir sonraki yakın katmanı oluşturan B-aşamalı PrePeg cam elyafından ayırır.

3. B-aşamalı PrePeg fiberglas

PrePeg cam elyafı, hala yumuşak olan ve sert hale getirmek için ısıtma gerektiren cam elyafını ifade eder.B-aşamalı PrePeg cam elyafı, iç FR4 çekirdeğini bakır folyoya bağlı tutan yapıştırıcı görevi görür.

Bu katman, ince, gevşek bakır levhalardan oluşur ve düzeneğin en dıştaki katmanıdır.Bakır folyo PrePeg ve çekirdek ile birlikte sıkıştırılır ve ardından bir PCB laminasyon işlemine yerleştirilir.

4. Diğer unsurlar

Çok katmanlı PCB'ler tek taraflı veya çift taraflı olabilir.Çift taraflı panolar daha popülerdir ve panonun ön ve arka tarafında birbirine bağlı bakır desenlere sahiptir.Tasarım ayrıca, kartın bir tarafını diğerine bağlayan iletken kaplamalı matkap deliklerine (geçişler) sahiptir.

FR4 PCB Türleri:

1. Tek taraflı FR4 PCB

Fr4 tek taraflı baskılı devre kartları, bir tarafında bakır folyo bulunan epoksi reçine PCB'den yapılmıştır, bileşenleri bir tarafa yapıştırılmıştır.

2. Çift taraflı FR4 PCB

Fr4 tek taraflı baskılı devre kartları da bir tarafında bakır folyo bulunan epoksi reçine PCB'den yapılmıştır, ancak bileşenleri izlerin birbirini geçmesini sağlayan iki tarafa yapıştırılmıştır.

Bu levhalar iletim için bakır içerir.

3. Çoklu katmanlar FR4 PCB

Çok taraflı PC kartının ikiden fazla katmanı vardır.İletim için üç kat malzeme içerir.

Bu, malzemelerin ortasına yapıştırılır.Çekirdek malzeme, çok katmanlı PC kartları üretmek için yüksek basınç ve yüksek sıcaklık altında birlikte lamine edilir.Bileşenler, PC kartlarının her iki tarafına yapıştırılmıştır.

4. Sert FR4 PCB

Bu tip Fr4 PC kartında kullanılan çekirdek malzemeler sadece Fr'dir, bu nedenle buna sert fr4 baskılı devre kartı denir.

Buna eklenmiş başka hiçbir malzeme veya kirlilik yoktur, bu saf bir devredir, bu yüzden tüm PC kartı için serttir.

5. Sert esnek FR4 PCB

Bu tip PC kartında, çekirdek malzeme hem sert hem de esnektir, bu nedenle bunlara sert esnek Fr4 PC kartları denir.

Esneklik, devre esnekliğinden kaynaklanmaktadır.Daha esnek ve ısıya karşı daha savunmasız olduğu için ince tahtalar kullandık.

Lehimleme sırasında istenen açıyı yapmak için bükülebilir.

Baskılı Devre Kartı Uygulaması:
Baskılı devre kartları bize çeşitli yetenekler sağlar ve hemen hemen her şeyde elektriksel veya elektronik olarak farklı uygulamalar bulurlar.

Endüstriyel kullanım
Birçok üretim tesisi, nihai tasarımı elde etmek için baskılı devre kartları gerektiren elektronik bileşenlere sahiptir.PCB'ler presler, rampalar, montaj makineleri ve daha fazlası gibi endüstriyel ekipmanlarda bulunur.

Otomotiv endüstrisinde navigasyon, medya cihazları, kontrol sistemleri ve monitörler gibi birçok araç sistemi PCB kullanıyor.

Basılı devre kartları ayrıca CT tarayıcıları, X-Ray ekranları ve kan basıncı monitörleri gibi tıbbi cihazlarda da uygulama bulur.Tüm tarama ekipmanı, tıbbi aletler ve monitörler PCB içerir.

Ev Uygulamaları
Baskılı devre kartlarının en yaygın uygulaması tüketici elektroniğidir.Aslında PCB'ler cep telefonları, bilgisayarlar, iş istasyonları, navigasyon, TV, mikrodalga fırın, kahve makinesi, buzdolabı ve hatta akıllı saatiniz gibi her elektronik cihazın kalbidir.

Shenzhen Yizhuo Electronics Co., Ltd. ISO9001: 2015 uluslararası kalite yönetim sistemi sertifikasına sahip ulusal bir yüksek teknoloji kuruluştur.CE, ROHS, UL sertifikamız var.2012 yılında kurulmuş ve fabrika alanı 6.000 metrekareden fazla, 131 çalışan ve iki vardiyadan oluşmaktadır.Alüminyum PCB'ler, FR4 PCB'ler, LED PCBA ve diğer ilgili ürünleri üretme kapasitesine sahibiz.Ayrıca PCB tasarım hizmetleri için PCB tasarımı, PCB montajı ve LED SMT kart işleme gibi hizmetler sunuyoruz.Ürünler, aydınlatma, elektronik, iletişim, otomotiv ve ısı dağılımı gerektiren diğer sektörlerde yaygın olarak kullanılmaktadır.Profesyonellerimiz, müşterilerimizin özel gereksinimlerini anlamak için yakın işbirliği içinde çalışır.Kalite test ünitemizde her bir ürünü titizlikle test ederek uluslararası kalite standartlarına uygun hale getiriyoruz.Müşterilerimiz için ODM veya OEM tek elden hizmet yapabiliriz.

'Son teknoloji' bir altyapı temeli ve hevesli ve yetenekli profesyonellerden oluşan bir ekip tarafından destekleniyoruz.iyi gelişmiş altyapı tabanımızı tedarik, tasarım, üretim, kalite testi, Ar-Ge, satış pazarlaması, depolama paketleme ve daha fazlası gibi çeşitli birimlere ayırdık.Bu, büyük ölçekli müşteri siparişlerini karşılamak için müşterilerimize lider piyasa fiyatlarında ve en son makine ve yenilikçi teknoloji ile donatılmış tamamen hatasız ürün sunmamızı kolaylaştırır.10 yılı aşkın ortalama endüstri deneyimine sahip üst düzey bir yönetim ekibi ve Ar-Ge tasarım ekibi ile ürünlerimiz dünya çapında iyi satmaktadır.

Çok katmanlı bir PCB yapma süreci:

Yüksek kaliteli çok katmanlı PCB'ler üretmek için çeşitli faktörler vardır.Süreç, her yönün kapsandığından emin olmak için gerekli belirli adımları içerir.Çok katmanlı panoların farklı türleri olduğundan, elde etmek istediğiniz benzersiz tasarıma bağlı olarak üretim süreci farklı olabilir.Ön uç planlamanın yanı sıra genel prosedür şunları içerir:

·Fotoğraf çizimi – fotoğraf verilerini dönüştürür ve görüntü pikseline dönüştürür.

· Görüntüleme ve DES (geliştirme, dağlama, şeritleme) – birincil görüntüyü PCB'ye uygular.

·Otomatik optik inceleme – laminasyondan önce çok oyunculu PCB'nin katmanlarını inceler.

·Oksit işleme ve laminasyon - PCB'nin iç katmanlarına uygulanan kimyasal işlem.Laminasyon, farklı bakır ve fiberglas katmanlarını birbirine bağlar.

· Sondaj ve akımsız bakır biriktirme – bu işlem PCB üzerinde gerekli delikleri ve kanalları oluşturur.Daha sonra bakır yatakları ile örtülürler.

Elektrik testi, imalat, mikro kesit alma ve son muayene

SSS:

S1. PCB PCBA üretimi için hangi dosya formatlarını kabul ediyorsunuz?
A: Gerber dosyası: CAM350 RS274X

     PCB dosyası: Protel 99SE, P-CAD 2001 PCB

     Malzeme Listesi: Excel


S2.Kalitenizi kontrol etmek için nasıl numune alabilirim?
C: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.

S3.Tedarik kapasitenize ne dersiniz?

A:Tedarik kapasitemiz her gün 2000 m2 civarındadır.25 000 m2'lik fabrika alanımız Ar-Ge, pazarlama, lojistik ve satın alma operasyonlarına ev sahipliği yapmaktadır.
