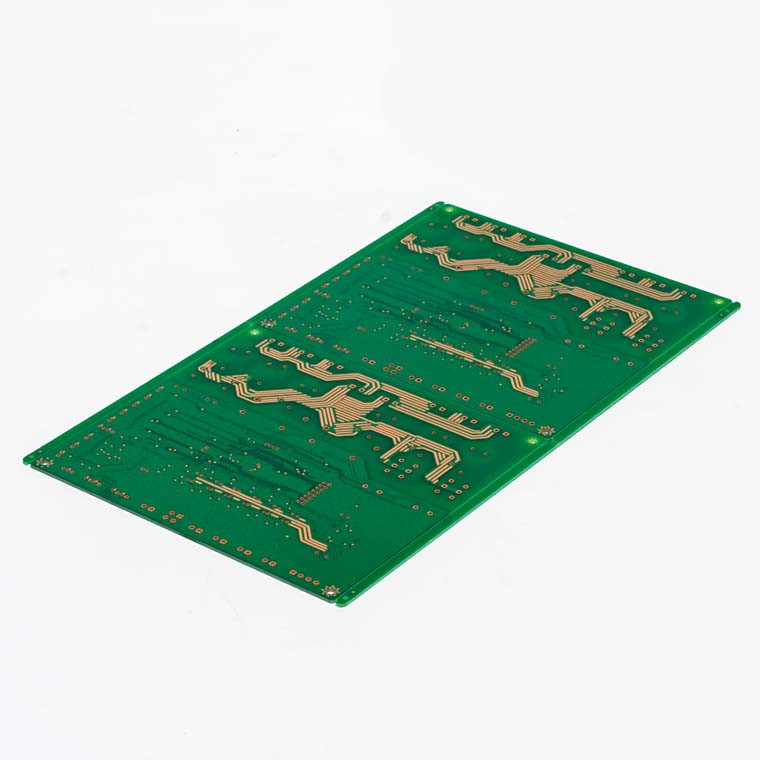

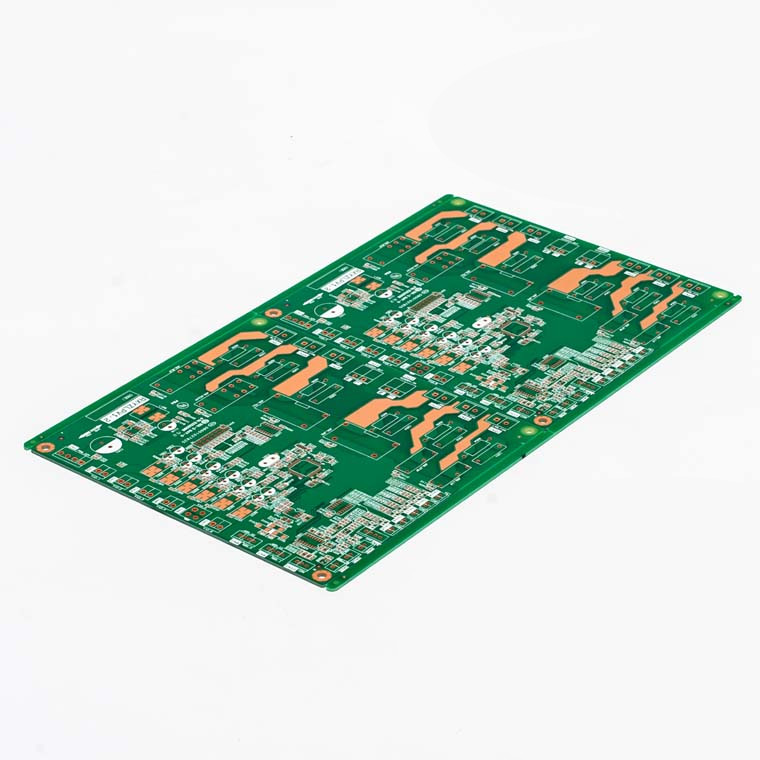

Elektronikte baskılı devre kartı FR4 pcb çift katmanlı pcb kullanımı
Fr4 Devre Kartıfiberglastır.En yaygın PCB malzemesidir.FR4 1,6 mm kalınlığında 8 kat # 7628 cam elyafından oluşur.Üreticinin logosu / kırmızı yanıcılık sınıfının tanımı ortada bulunur.Bu malzemeyi kullanma sıcaklığı 120 – 130 ° C'dir.
FR5 nedir?
FR5, FR4'e benzer cam elyafıdır ancak bu malzemenin kullanım sıcaklığı 140 – 170 °C'dir.
CEM-1 nedir?
CEM-1, bir kat # 7628 cam kumaşa sahip kağıt destekli bir laminattır.Bu malzeme deliklerden kaplama için uygun değildir.
CEM-3 nedir?
CEM-3 en çok şuna benzer:Fr4 Devre Kartı.Yapı: # 7628 cam kumaşın iki dış tabakası arasında fiberglas mat.CEM-3 süt beyazı çok pürüzsüz.Bu malzemenin fiyatı FR4'ün fiyatından %10-15 daha düşüktür.Malzemenin delinmesi ve damgalanması kolaydır.FR4'ün tam bir yedeğidir ve Çin'de çok büyük bir pazara sahiptir.
| ÖĞELER | SANAT KAPASİTESİ |
| katmanlar | 1-8 katman |
| alt tabaka malzemesi | Alüminyum, 22F, CEM-1,CEM-3,Flex PCB, fr-4 |
| panel kalınlığı | 0.8-3.0mm |
| bakır folyo kalınlığı |
18um-105um
|
| Nihai ürün boyutu | min 3*3mm max500*1500mm |
| min delik genişliği | 0,5 mm |
| minimum iz genişliği | 0,2 mm |
| min efsane genişliği | 0.1mm |
| termal iletkenlik | Evet |
| yüzey işleme | HASL (Kalay Kurşunsuz), ENIG (Daldırma Altın), Daldırma Gümüş, Altın Kaplama (Flash Gold), OSP, vb. |
| lehim maskesi renkleri mevcuttur | Yeşil, Beyaz, Kırmızı, Sarı, Siyah, Mavi, şeffaf vb. |
| e-test | %100 E-Test (Yüksek Voltaj Testi);Uçan prob testi |
| sertifika | SGS.UL.ROHS, CQC.ISO9001:2015 |
| ADEDI | 5 adet |
| Başvuru | Led ışık, klima, elektrikli cihaz, çamaşır makinesi, tartı, tüp ışık, masa lambası, tavan lambası, duvar lambası, hoparlör, kontrol panosu, ana kart, tv, LCD, LED |
SSS:
S1.Hangi hizmeti sağlayabilirsiniz?
A:2012'den beri OEM PCB ve PCBA üreticisiyiz, RD PCB üretimi, SMT ve montaj PCBA dahil olmak üzere tek elden çözüm sağlayabiliriz.
S2.Herhangi bir minimum sipariş miktarı gereksiniminiz var mı?
A:evet, ihtiyacınız olan örnek en az 5 parça.
S3:Ürünler için garanti veriyor musunuz?
C: Evet, ürünlerimize 2 yıl garanti veriyoruz.
