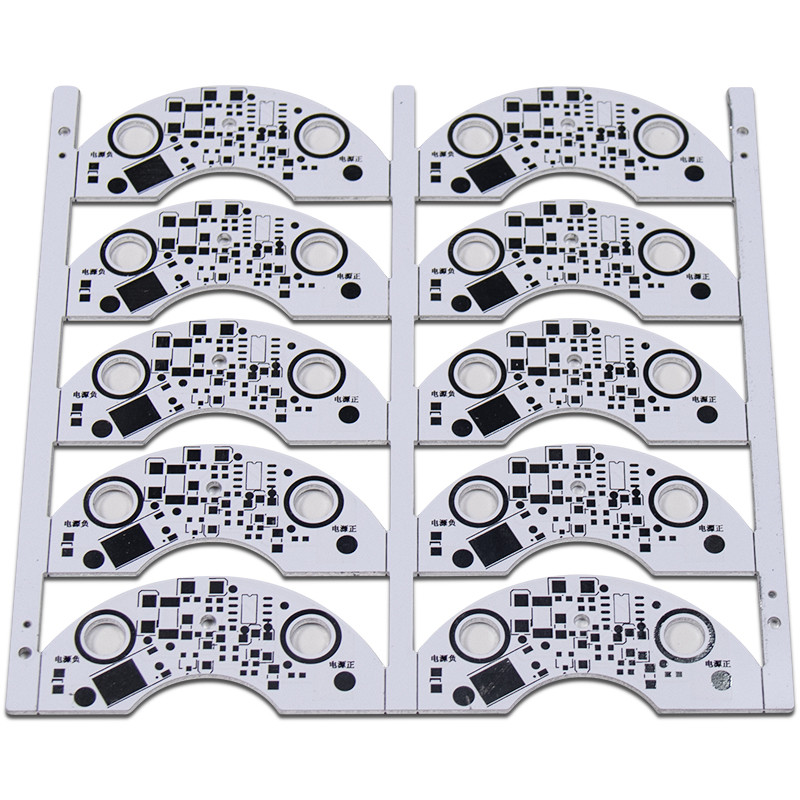

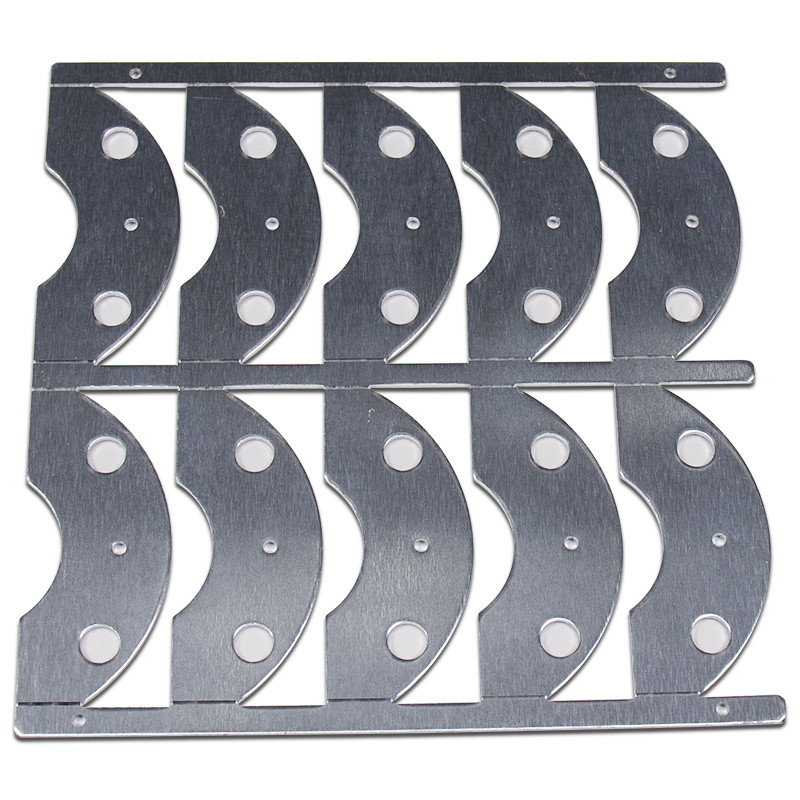

Ampul ve downlight için alüminyum devre kartı özel halka led pcb
LED, ışık yayan diyot anlamına gelir.Diyotları monte etmek ve uygulama için LED'e güç sağlamak için bir LED baskılı devre kartı kullanılır.
Genel olarak LED cihazları, tek bir LED bileşeni içeren yüzeye monte tasarım (SMD) kullanır.Daha fazla ışık üretmek için bir LED devre kartı birden fazla ışığı birbirine bağlar.
Bu ışıklar ve bunların çalışması büyük miktarda ısı ürettiğinden, ısı emici veya ısıyı uzaklaştıran yapısal malzeme gibi bu ısıyı uzaklaştırmanın bir yolunun olması gerekir.Bu nedenle, LED PCB malzemesi, ısıyı tahtadan uzaklaştırmada üstün olan alüminyum olabilir.
LED aydınlatmanın birçok avantajı ve modern yaşamdaki çoklu uygulamaları nedeniyle, artan talebi karşılamak için LED PCB üretimi ve ürünleri artmıştır.
LED aydınlatma, artan uzun ömürlülüğü ve azaltılmış çevresel etkisi nedeniyle tercih edilen, giderek daha popüler bir aydınlatma çözümüdür.LED aydınlatmanın geleneksel yöntemlere göre bazı avantajları şunlardır:
Bu faydalar inanılmazdır ve günümüzde LED aydınlatmanın popülaritesini artırmıştır.2012 itibariyle, Amerikalılar 49 milyonun üzerinde LED kurarak yıllık enerji maliyetlerinde 675 milyon dolar tasarruf sağladı ve karbon emisyonlarını önemli ölçüde azalttı.LED'leri otomobil aydınlatmasında, trafik ışıklarında, TV'lerde ve elektronik cihazlarda ve çeşitli diğer uygulamalarda bulabilirsiniz.
|
Katman
|
1~64 Katman
|
|
Malzeme
|
FR4, CEM1, CEM3, Alüminyum
|
|
Üretim kapasitesi
|
30000 ㎡/ay
|
|
tahta şekli
|
Dikdörtgen, Yuvarlak, Yuvalar, Kesikler, Karmaşık Düzensiz
|
|
tahta kesme
|
Kesme, V-Skor, Sekme Yönlendirmeli, Sayaç Batık
|
|
Tahta kalınlığı
|
0.2~8.0mm, Esnek 0.1-0.25mm
|
|
Bakır ağırlığı
|
0,5oZ~12oZ
|
|
Lehim maskesi
|
Çift taraflı Yeşil LPI, Kırmızı, Beyaz, Sarı, Mavi, Siyah, Mor vb.Lehim maskesi
|
|
ipek ekran
|
Beyaz, Sarı, Siyah vb. Çift Taraflı veya Tek Taraflı
|
|
Minimum çizgi genişliği/boşluğu
|
0.08mm/3mil
|
|
Maksimum tahta boyutları
|
25,6 inç*43.3 inç veya 650 mm*1100 mm
|
|
Min matkap deliği çapı
|
0.1mm
|
|
Min Lazer Matkap delik çapı
|
0,075 mm
|
|
Yüzey
|
HASL, ENIG, Daldırma Kalay, Daldırma Gümüş, OSP,ENEPIG vb.
|
|
Levha kalınlığı toleransı
|
± %10
|
|
Minimum yuva genişliği
|
0.12", 3.0mm veya 120mils
|
|
V-skor derinliği
|
Levha kalınlığının %20-25'i
|
|
PTH Et Kalınlığı
|
>0.025mm
|
|
PTH Delik Çapı Toleransı
|
±0.076mm
|
|
PTH Olmayan Delik Çapı Toleransı
|
±0.05mm
|
|
Delik Konumu Sapması
|
±0.076mm
|
|
lavabo delikleri
|
Evet
|
|
Kalite Standardı
|
IPC-A600F/MIL-STD-105D
|
|
Tasarım dosyası formatı
|
Gerber RS-274X, 274D, Eagle ve AutoCAD'S DXF,DWG
|
Shenzhen Yizhuo Electronics Co., Ltd., ISO9001: 2015 uluslararası kalite yönetim sistemi sertifikalı ulusal bir yüksek teknoloji kuruluştur.CE, ROHS, UL sertifikamız var.2012 yılında kurulmuş ve fabrika alanı 6.000 metrekareden fazla, 131 çalışan ve iki vardiyadan oluşmaktadır.Alüminyum PCB'ler, FR4 PCB'ler, LED PCBA ve diğer ilgili ürünleri üretme kapasitesine sahibiz.Ayrıca PCB tasarım hizmetleri için PCB tasarımı, PCB montajı ve LED SMT kart işleme gibi hizmetler sunuyoruz.Ürünler, aydınlatma, elektronik, iletişim, otomotiv ve ısı dağılımı gerektiren diğer sektörlerde yaygın olarak kullanılmaktadır.Profesyonellerimiz, müşterilerimizin özel gereksinimlerini anlamak için yakın işbirliği içinde çalışır.Kalite test ünitemizde her bir ürünü titizlikle test ederek uluslararası kalite standartlarına uygun hale getiriyoruz.Müşterilerimiz için ODM veya OEM tek elden hizmet yapabiliriz.
SSS:
S1.MOQ sınırlı var mı?
C: Sınırlı bir MOQ'umuz yok, kabul ettiğimiz minimum sipariş 1 adettir.
S2: Tüm ürünleriniz UL, ROHS vb. ile sertifikalandırılmış mı?
C: Evet, ISO9001:2015, ISO14001:2015, IFA, UL , SGS, ROHS sertifikalarına sahibiz.
S3: Kalitenizi kontrol etmek için nasıl numune alabilirim?
C: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.
