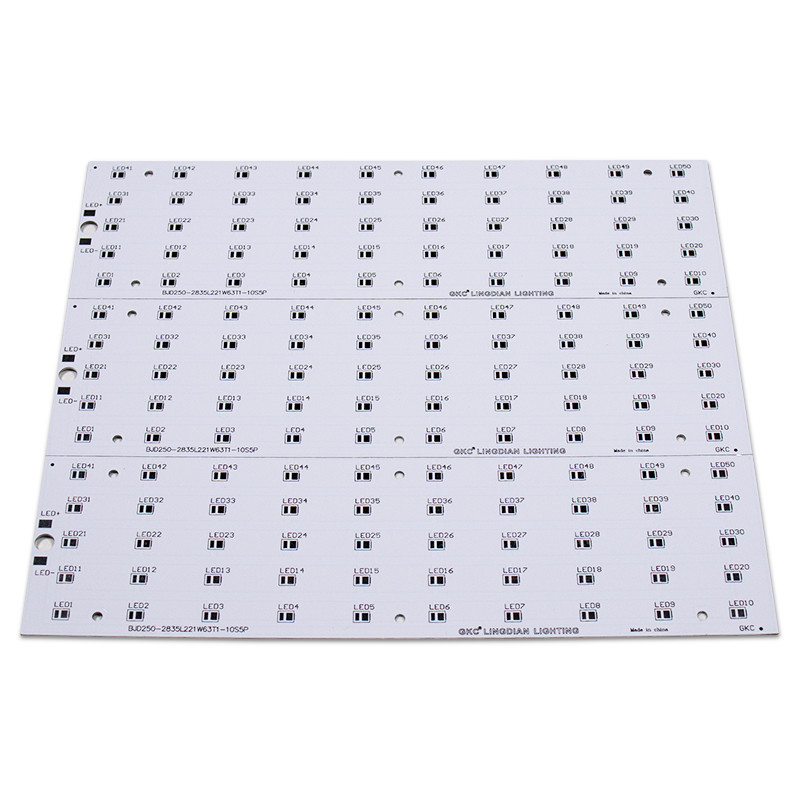

Led pcb üretimi smd 2835 baskı devresi bileşeni özel boyut
Yeni PCB tasarımları oluşturmak için yukarıdaki katmanların değiştirilebileceği çok sayıda yol vardır.Bu varyasyonların her biri, PCB'nin biraz farklı nitelikleriyle sonuçlanır ve bu da onu bazı endüstriler ve uygulamalar için diğerlerine göre daha uygun hale getirir.
Bazı alüminyum baskılı devre kartları türleri şunları içerir:
Bu alüminyum PCB türlerinden esnek ve hibrit çeşitler, LED aydınlatma endüstrisi gibi endüstrilerde en çok kullanım görme eğilimindedir.
Katman
|
1~64 Katman
|
Malzeme
|
FR4, CEM1, CEM3, Alüminyum
|
Üretim kapasitesi
|
30000 ㎡/ay
|
tahta şekli
|
Dikdörtgen, Yuvarlak, Yuvalar, Kesikler, Karmaşık Düzensiz
|
tahta kesme
|
Kesme, V-Skor, Sekme Yönlendirmeli, Sayaç Batık
|
Tahta kalınlığı
|
0.2~8.0mm, Esnek 0.1-0.25mm
|
Bakır ağırlığı
|
0,5oZ~12oZ
|
Lehim maskesi
|
Çift taraflı Yeşil LPI, Kırmızı, Beyaz, Sarı, Mavi, Siyah, Mor vb.Lehim maskesi
|
ipek ekran
|
Beyaz, Sarı, Siyah vb. Çift Taraflı veya Tek Taraflı
|
Minimum çizgi genişliği/boşluğu
|
0.08mm/3mil
|
Maksimum tahta boyutları
|
25,6 inç*43.3 inç veya 650 mm*1100 mm
|
Min matkap deliği çapı
|
0.1mm
|
Min Lazer Matkap delik çapı
|
0,075 mm
|
Yüzey
|
HASL, ENIG, Daldırma Kalay, Daldırma Gümüş, OSP,ENEPIG vb.
|
Levha kalınlığı toleransı
|
± %10
|
Minimum yuva genişliği
|
0.12", 3.0mm veya 120mils
|
V-skor derinliği
|
Levha kalınlığının %20-25'i
|
PTH Et Kalınlığı
|
>0.025mm
|
PTH Delik Çapı Toleransı
|
±0.076mm
|
PTH Olmayan Delik Çapı Toleransı
|
±0.05mm
|
Delik Konumu Sapması
|
±0.076mm
|
lavabo delikleri
|
Evet
|
Kalite Standardı
|
IPC-A600F/MIL-STD-105D
|
Tasarım dosyası formatı
|
Gerber RS-274X, 274D, Eagle ve AutoCAD'S DXF,DWG
|
Alüminyum led pcb Uygulamalarından bazıları:
Shenzhen Yizhuo Electronics Co., Ltd., ISO9001: 2015 uluslararası kalite yönetim sistemi sertifikalı ulusal bir yüksek teknoloji kuruluştur.CE, ROHS, UL sertifikamız var.2012 yılında kurulmuş ve fabrika alanı 6.000 metrekareden fazla, 131 çalışan ve iki vardiyadan oluşmaktadır.Alüminyum PCB'ler, FR4 PCB'ler, LED PCBA ve diğer ilgili ürünleri üretme kapasitesine sahibiz.Ayrıca PCB tasarım hizmetleri için PCB tasarımı, PCB montajı ve LED SMT kart işleme gibi hizmetler sunuyoruz.Ürünler, aydınlatma, elektronik, iletişim, otomotiv ve ısı dağılımı gerektiren diğer sektörlerde yaygın olarak kullanılmaktadır.Profesyonellerimiz, müşterilerimizin özel gereksinimlerini anlamak için yakın işbirliği içinde çalışır.Kalite test ünitemizde her bir ürünü titizlikle test ederek uluslararası kalite standartlarına uygun hale getiriyoruz.Müşterilerimiz için ODM veya OEM tek elden hizmet yapabiliriz.
SSS:
S1.MOQ sınırlı var mı?
C: Sınırlı bir MOQ'umuz yok, kabul ettiğimiz minimum sipariş 1 adettir.
S2:Tedarik kapasitenize ne dersiniz?
A:Tedarik kapasitemiz her gün 2000 m2 civarındadır.25 000 m2'lik fabrika alanımız Ar-Ge, pazarlama, lojistik ve satın alma operasyonlarına ev sahipliği yapmaktadır.
S3: Kalitenizi kontrol etmek için nasıl numune alabilirim?
C: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.
