LED Işık Alüminyum PCB Baskı Devre Kartı Üreticisi
2 adet
MOQ
büyük.img.alt
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Temel bilgiler
Menşe yeri: Çin
Marka adı: Yizhuo
Sertifika: CE,ROHS,UL
Model numarası: Alüminyum PCB Baskı Devre Kartı
Vurgulamak:

LED Işık için Alüminyum Devre Kartı

,

UL Onaylı LED Işık PCB

,

Alüminyum PCB Baskı Devre Kartı

Ödeme & teslimat koşulları
Ambalaj bilgileri: İç vakumlu ambalaj, Dış standart karton kutu ambalajı.
Teslim süresi: 10-12 iş günü
Ödeme koşulları: T/T, Batı Birliği
Teknik Özellikler
Ürün adı: Alüminyum PCB Baskı Devre Kartı
Profil Delme: Yönlendirme, V-CUT, Beveling
ipek ekran: beyaz, siyah, sarı
Elektrik Testi: Fikstür / Uçan Prob
Yüzey İşlem: HASL, OSP, ENIG, Altın parmak
Hizmet: Tek noktadan servis
Ürün Açıklaması

LED Işık Alüminyum PCB Baskı Devre Kartı Üreticisi



Alüminyum PCB Baskı Devre Kartının Tanıtımı:
Tüm Metal çekirdekli PCB'ler arasında Alüminyum PCB en yaygın tiptir.Temel malzeme bir alüminyum çekirdekten ve standart FR4'ten oluşur.Bileşenleri soğuturken ve ürünlerin genel performansını artırırken ısıyı yüksek verimli bir şekilde dağıtan bir termal kaplama katmanına sahiptir.Şu anda, Alüminyum Destekli PCB, yüksek güç ve sıkı tolerans uygulamalarına çözüm olarak kabul edilmektedir.

Avantajları Alüminyum PCB Baskı Devre Kartı:
1. Çevre Dostu: Alüminyum toksik değildir ve geri dönüştürülebilir.Alüminyum ile imalat, montaj kolaylığı nedeniyle enerji tasarrufuna da elverişlidir.Baskılı devre kartı tedarikçileri için bu metali kullanmak gezegenimizin sağlığını korumaya yardımcı olur.
2.Isı dağılımı: Yüksek sıcaklıklar elektronik aksamda ciddi hasara neden olabilir, bu nedenle ısıyı dağıtmaya yardımcı olabilecek bir malzeme kullanmak akıllıca olur.Alüminyum aslında ısıyı hayati bileşenlerden uzaklaştırabilir, böylece devre kartı üzerinde olabilecek zararlı etkiyi en aza indirebilir.
3. Daha yüksek dayanıklılık: Alüminyum, seramik veya fiberglas tabanların sağlayamayacağı bir ürüne güç ve dayanıklılık sağlar.Alüminyum, üretim, taşıma ve günlük kullanım sırasında kazara kırılmayı azaltabilen sağlam bir temel malzemedir.
4.Hafif: İnanılmaz dayanıklılığı için alüminyum şaşırtıcı derecede hafif bir metaldir.Alüminyum, herhangi bir ek ağırlık eklemeden güç ve esneklik katar.


1.Temel Malzeme
FR-4 /Alüminyum /CEM-1
2. Katmanlar
1-40
3. Bitmiş iç/dış bakır kalınlığı
1-6oz
4. Bitmiş tahta kalınlığı
0.2-7.0mm
5.Min delik boyutu
Mekanik delik: 0.15 mm Lazer deliği: 0.1 mm
6.Kontrollü Empedans
+/-%5
7. Viyaları takma özelliği
0,2-0,8 mm
8. Anahat profili
Yön/ V-kesim/ Köprü/ Damga deliği
9. Yüzey işleme
HASL, HASL kurşunsuz, Daldırma Altın, Daldırma Kalay, Daldırma Gümüş, Sert altın, Flaş altın, OPS...


Alüminyum PCB Baskı Devre Kartının Yapısı:

1. Devre Bakır Katmanı
Devre bakır tabakası (genellikle elektrolitik bakır folyo kullanılarak), cihazın montajını ve bağlantısını gerçekleştirmek için kullanılan bir baskılı devre oluşturmak üzere kazınır.Aynı kalınlık ve aynı çizgi genişliğine sahip geleneksel FR-4 ile karşılaştırıldığında, alüminyum alt tabaka daha yüksek bir akım taşıyabilir.

2. Yalıtım Katmanı
Yalıtım katmanı, esas olarak yapıştırma, yalıtım ve ısı iletimi işlevlerini oynayan alüminyum alt tabakanın temel teknolojisidir.Alüminyum alt tabaka yalıtım katmanı, güç modülü yapısındaki en büyük termal bariyerdir.Yalıtım tabakasının ısıl iletkenliği ne kadar iyi olursa, cihazın çalışması sırasında oluşan ısıyı yaymak o kadar uygun olur ve modülün güç yükünü arttırmak için cihazın çalışma sıcaklığı ne kadar düşük olursa, o kadar düşük olur. Hacim, kullanım ömrünü uzatın ve güç çıkışını artırın.

3. Metal alt tabaka
Yalıtıcı metal alt tabaka için ne tür bir metal kullanıldığı, metal alt tabakanın termal genleşme katsayısı, termal iletkenlik, mukavemet, sertlik, ağırlık, yüzey durumu ve maliyetinin kapsamlı bir şekilde değerlendirilmesine bağlıdır.
Genel olarak maliyet ve teknik performans gibi koşullar göz önüne alındığında alüminyum levha ideal bir seçimdir.Mevcut alüminyum levhalar 6061, 5052, 1060 ve benzeridir.Termal iletkenlik, mekanik özellikler, elektriksel özellikler ve diğer özel özellikler için daha yüksek gereksinimler varsa, bakır levhalar, paslanmaz çelik levhalar, demir levhalar ve silikon çelik levhalar da kullanılabilir.

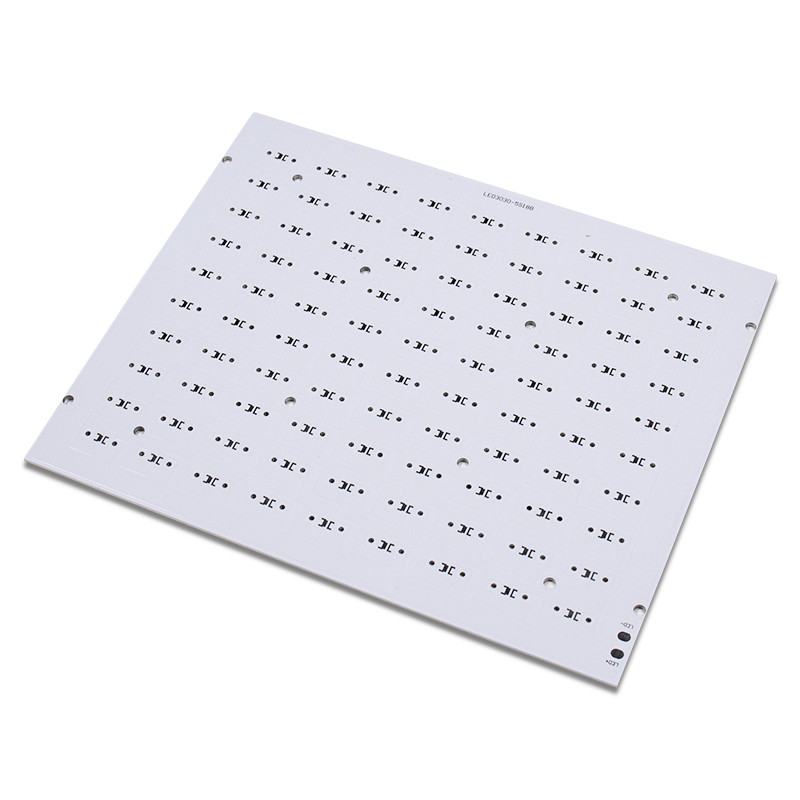

LED Işık Alüminyum PCB Baskı Devre Kartı Üreticisi 0

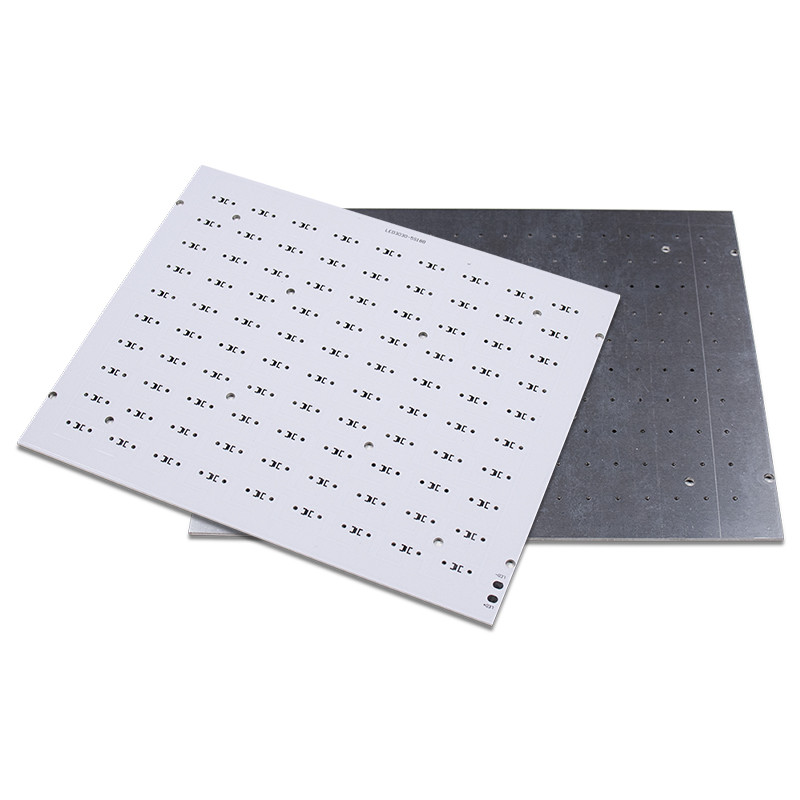

LED Işık Alüminyum PCB Baskı Devre Kartı Üreticisi 1



Alüminyum led pcb uygulamaları:

  • Tıp Endüstrisi
  • Tüketici Elektroniği
  • Telekomünikasyon Endüstrisi
  • Sokak ışıkları
  • Spot Işıklar
  • Araç Işıkları
  • Asansör Işıkları
  • farlar
  • Güneş Enerjisi Ürünleri
  • Hava İniş ve Koşu Işıkları
  • Trafik ve Sinyal Aydınlatma
  • El Feneri ve Kamp Aksesuarları

LED Işık Alüminyum PCB Baskı Devre Kartı Üreticisi 2

Shenzhen Yizhuo Electronics Co., Ltd.ISO9001: 2015 uluslararası kalite yönetim sistemi sertifikasına sahip ulusal bir yüksek teknoloji kuruluştur.CE, ROHS, UL sertifikamız var.2012 yılında kurulmuş ve fabrika alanı 6.000 metrekareden fazla, 120 çalışan ve iki vardiyadan oluşmaktadır.Alüminyum PCB'ler, FR4 PCB'ler, LED PCBA ve diğer ilgili ürünleri üretme kapasitesine sahibiz.Ayrıca PCB tasarım hizmetleri için PCB tasarımı, PCB montajı ve LED SMT kart işleme gibi hizmetler sunuyoruz.Ürünler, aydınlatma, elektronik, iletişim, otomotiv ve ısı dağılımı gerektiren diğer sektörlerde yaygın olarak kullanılmaktadır.Profesyonellerimiz, müşterilerimizin özel gereksinimlerini anlamak için yakın işbirliği içinde çalışır.Kalite test ünitemizde her bir ürünü titizlikle test ederek uluslararası kalite standartlarına uygun hale getiriyoruz.Müşterilerimiz için ODM veya OEM tek elden hizmet yapabiliriz.
LED Işık Alüminyum PCB Baskı Devre Kartı Üreticisi 3

LED Işık Alüminyum PCB Baskı Devre Kartı Üreticisi 4
SSS:
S1.Logomu ürüne yazdırmak tamam mı?

A:Evet.Lütfen üretimimizden önce bizi resmi olarak bilgilendirin ve öncelikle numunemize göre tasarımı onaylayın.

S2:Ürünler için garanti veriyor musunuz?
A:Evet, ürünlerimize 2 yıl garanti veriyoruz..

S3: Kalitenizi kontrol etmek için nasıl numune alabilirim?
C: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.
