Kalın 1.0mm 1.6mm Tek Taraflı PCB'ler OSP LED Işık Devre Kartları

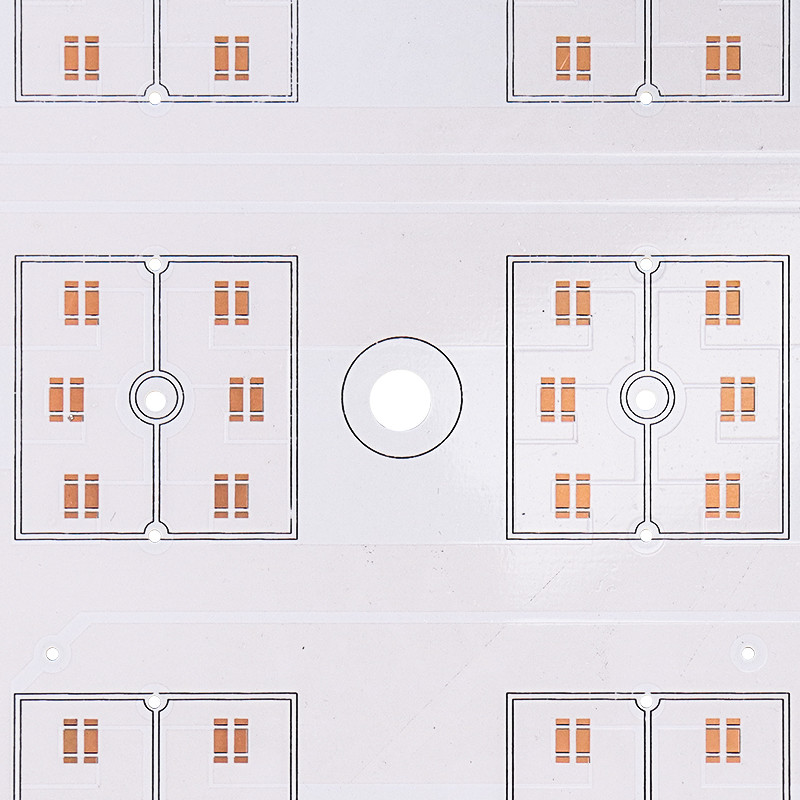

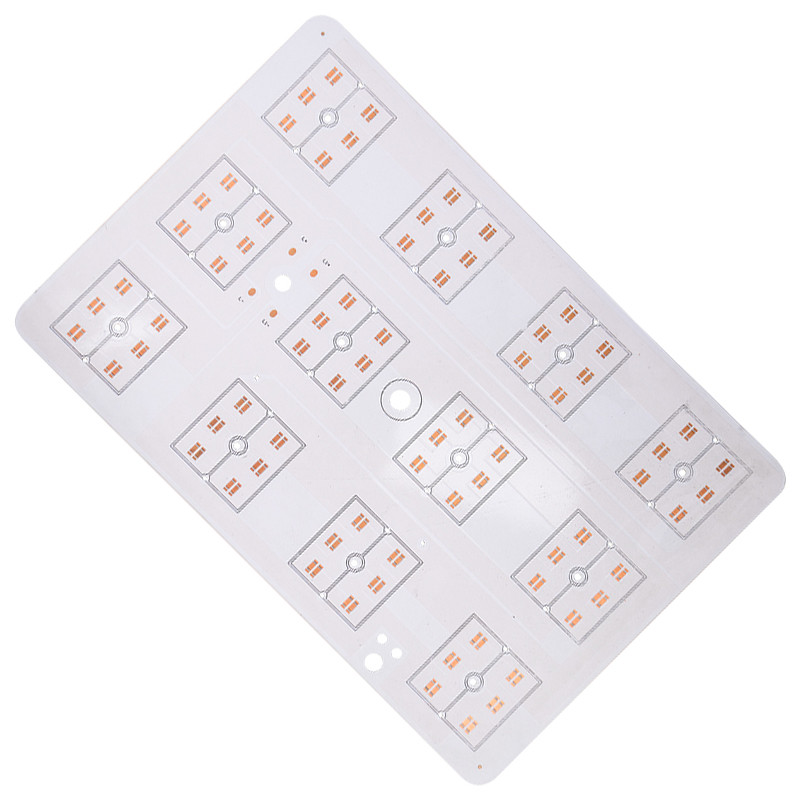

OSP yüzey bitmiş Alüminyum malzeme led PCB kartı Devre Kartı
Alüminyum PCB Tanıtımı:
Alüminyum PCB, geleneksel FR4 PCB ile karşılaştırıldığında daha iyi termal iletkenliğe, elektrik yalıtımına ve işleme performansına sahip alt tabaka malzemesi olarak yüksek plastisiteli alaşım plakalı düşük alaşımlı Al-Mg-Si'yi kullanan PCB türüdür.
Diğer PCB türlerine benzer şekilde, Alüminyum PCB iletken katman (bakır katman) ile yapılandırılmıştır;yalıtım katmanı (dielektrik katman);ve substrat tabakası.
Alüminyum PCB, aynı kalınlık ve çizgi genişliği ile daha yüksek akıma dayanabilmektedir.Alüminyum PCB, 4500V'a kadar gerilime dayanabilir ve termal iletkenlik 2.0'dan fazladır.Şu anda, alüminyum PCB, LED aydınlatma PCB uygulamaları için en yaygın tiptir.
Ortak LED PCB'nin iki tarafı vardır.Beyaz lehim maskeli üst taraf SMD LED boncukları lehimlemek için kullanılır ve diğer taraf normalde lehim maskesine sahip değildir ve alüminyum metal rengi olarak gösterilir.Yüksek güçlü ısı dağılımı talebi varsa, alüminyum taban, daha iyi ısı dağılımı için kurulu soğutuculara bağlanmak üzere termal iletken silikon gres tabakasıyla da kaplanabilir.
1
|
Tanım
|
PCB Spesifikasyonu
|
2
|
Malzeme
|
FR-4/HTG150-180 FR-4/CEM-1/CEM-3/Alüminyum
|
3
|
Katman
|
1-20
|
4
|
Tahta kalınlığı
|
0,2 mm - 4,0 mm
|
5
|
Levha Kalınlığı Toleransı
|
+/-10%
|
6
|
Bakır kalınlığı
|
17.5um-175um (0.5oz-5oz)
|
7
|
Min İz Genişliği
|
0.15mm
|
8
|
Min Boşluk Genişliği
|
0.15mm
|
9
|
Min Delme Çapı
|
0,2 mm
|
10
|
PTH bakır kalınlığı
|
0.4-2mil(10-50um)
|
11
|
Aşındırma Toleransı
|
±1mil(±25um)
|
12
|
V kesim açısı
|
25°,30°,45°,60°
|
13
|
Çizginin İnci Mukavemeti
|
≥ 6lb/in(≥ 107g/mm)
|
14
|
Empedans kontrolü ve tolerans
|
50Ω±%10
|
15
|
Büküm ve Sarma
|
≤ 0,5%
|
16
|
Lehim maskesi
|
Yeşil, Kırmızı, Mavi, Beyaz, Siyah, Sarı
|
17
|
Yüzey İşlem/Kaplama
|
HASL/Kurşunsuz HASL/OSP/Altın Kaplama/Daldırma Altın/ENIG
|
SSS:
S1.Bir fabrika veya ticaret şirketi misiniz?
A: Kendi PCB üretim ve Montaj fabrikamız var.
S2: Tüm ürünleriniz UL, ROHS vb. ile sertifikalandırılmış mı?
C: Evet, ISO9001:2015, ISO14001:2015, IFA, UL , SGS, ROHS sertifikalarına sahibiz.
S3: Nakliye ücretine ne dersiniz?
C: Nakliye ücreti, malların varış yeri, ağırlığı ve ambalaj boyutuna göre belirlenir.Size nakliye ücretini teklif etmemiz gerekiyorsa lütfen bize bildirin.
