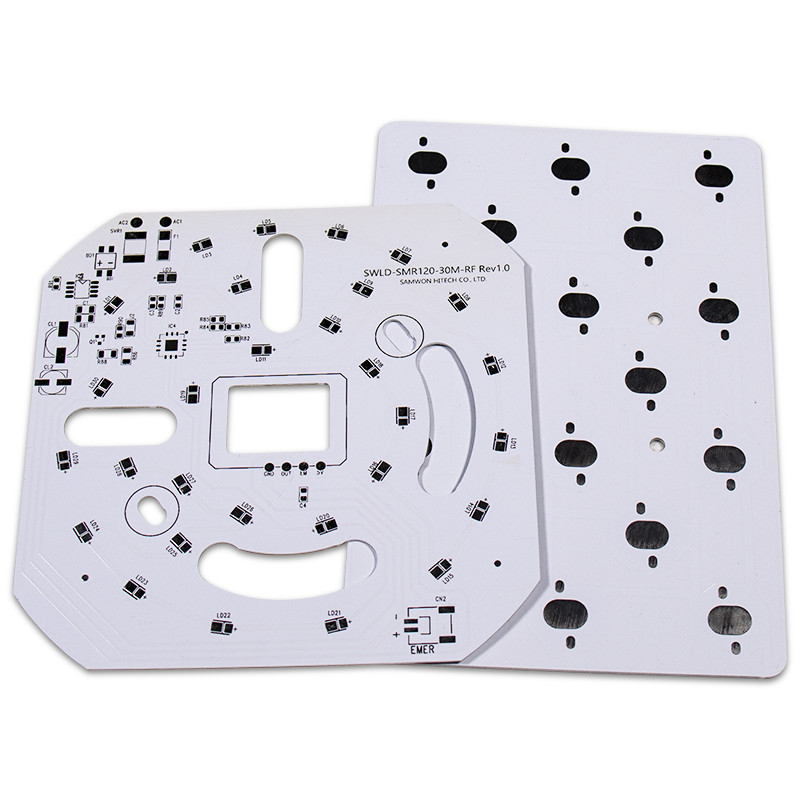

Metal Yüzey 94V0 SMD 5730 LED Alüminyum PCB
2 ADET
MOQ
büyük.img.alt
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Temel bilgiler
Menşe yeri: Çin
Marka adı: Yizhuo
Sertifika: CE,ROHS,UL
Model numarası: 94V0 Mcpcb Kartı
Vurgulamak:

SMD 5730 LED Alüminyum PCB

,

94V0 LED Alüminyum PCB

,

Metal Yüzey MCPCB Kartı

Ödeme & teslimat koşulları
Ambalaj bilgileri: İç vakumlu ambalaj, Dış standart karton kutu ambalajı.
Teslim süresi: 10-12 iş günü
Ödeme koşulları: T/T, Batı Birliği
Teknik Özellikler
Ürün adı: 94V0 Mcpcb Kartı
Profil Delme: Yönlendirme, V-CUT, Beveling
ipek ekran: beyaz, siyah, sarı
Elektrik Testi: Fikstür / Uçan Prob
Delik Toleransı: PTH: ±0.075, NTPH: ±0.05
Hizmet: tek noktadan servis
Ürün Açıklaması

Alüminyum LED PCB 94V0 Mcpcb Kartı Smd 5730 Devre Kartı

YiZhuo PCB Metal çekirdek levhalar arasında en popüler olan Alüminyum PCB'leri yapar.Alüminyum alt tabaka PCB'lerimiz, temel malzeme olarak alüminyum çekirdek ve bunun üzerinde standart FR4 kullanır.Alüminyum taban, ısıyı verimli bir şekilde dağıtmak için termal kaplamalı bir katman görevi görür, ısı üreten bileşenleri serin tutar, böylece kartın ve cihazın genel performansını artırır.Tüm alüminyum bazlı PCB üreticileri arasında müşterilerimiz, alüminyum PCB'lerimizi yüksek güçlü uygulamalar için en faydalı çözüm olarak görmektedir.




PCBA Yetenekleri
Anahtar teslimi PCBA
PCB+bileşenlerinin tedariki+montaj+paket
Montaj detayları
SMT ve Thru-hole, ISO SMT ve DIP hatları
Kurşun zamanı
Prototip: 15 iş günü.Toplu sipariş: 20~25 iş günü
Ürünler üzerinde test
Uçan Prob Testi, X-ray Muayenesi, AOI Testi, Fonksiyonel test
Miktar
Minimum miktar: 1 adet.Prototip, küçük sipariş, toplu sipariş, her şey yolunda
Gerekli dosyalar
PCB: Gerber dosyaları (CAM, PCB, PCBDOC)
Bileşenler: Malzeme Listesi (BOM listesi)
Montaj: Pick-N-Place dosyası
PCB Panel Boyutu
Min boyutu: 0.25*0.25 inç (6*6mm)
Maksimum boyut: 20*20 inç(500*500mm)
PCB Lehim Tipi
Suda Çözünür Lehim Pastası, RoHS kurşunsuz
Bileşen ayrıntıları
0201 boyutuna kadar pasif
BGA ve VFBGA
Kurşunsuz Talaş Taşıyıcılar/CSP
Çift taraflı SMT Montajı
0.8mils'e kadar İnce Aralık
BGA Tamir ve Reball
Parça Çıkarma ve Değiştirme
bileşen paketi
Kesilmiş Bant, Tüp, Makaralar, Gevşek Parçalar
PCB montaj süreci
Delme ----- Maruz Kalma ----- Kaplama ----- Dağlama ve Sıyırma ----- Delme ----- Elektrik Testi ----- SMT ----- Dalga
Lehimleme ----- Montaj ----- BİT ----- Fonksiyon Testi ----- Sıcaklık ve Nem Testi



Alüminyum LED PCB Giriş:



Normal alüminyum PCB'ler genellikle üç ana katmana sahiptir:

  • Bakır Katman
  • Yalıtım katmanı
  • Metal Yüzey

BAKIR KATMAN

Bakır katman için tipik olarak, baskılı devreyi oluşturmak üzere dağladığımız elektrolitik bakır folyo kullanırız.Bu katman, SMD bileşenlerini tutar ve katman üzerindeki bakır izleri gerekli ara bağlantıları oluşturur.Aynı hat genişliğine ve bakır ağırlığına sahip geleneksel bir FR4 PCB ile karşılaştırıldığında, alüminyum tabanın varlığı, kartın ısınmadan daha fazla akım taşımasını sağlar.

YALITIM KATMANI

Kartın çekirdeğini oluşturan yalıtım katmanı, elektrik yalıtkanı, ısı iletkeni ve bakır katman ile alüminyum alt tabaka arasındaki bağ malzemesi olarak işlev görür.Tüm yapı boyunca, yalıtım katmanı ayrıca devreden alüminyuma ısı akışı için bir termal bariyer görevi görür.Bu nedenle, yalıtım katmanının ısıl iletkenliği daha iyi, ısı yönetimi daha iyi ve bileşenlerin sıcaklık artışı daha düşük olur.Yüksek ısı iletkenliği sadece güç çıkışını artırmakla kalmaz, aynı zamanda kartın ömrünü de uzatır.

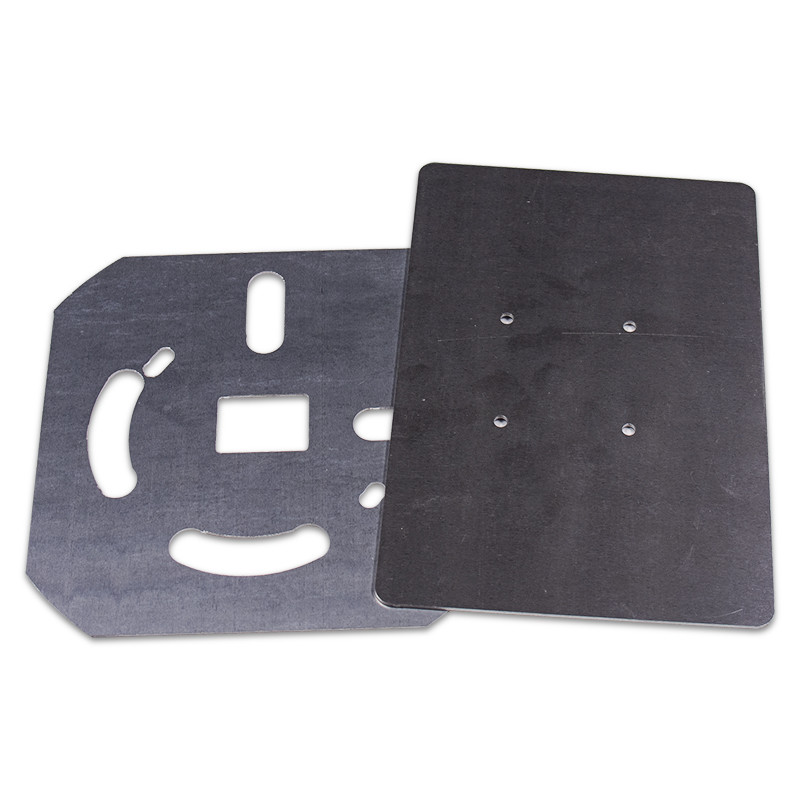

METAL YÜZEY

Maliyet, ağırlık, sertlik, mukavemet, termal genleşme katsayısı ve termal iletkenlik gibi çeşitli faktörlere bağlı olarak alt tabaka için bir metal seçiyoruz.

Maliyet ve teknik performans açısından çeşitli metallerin yukarıdaki gibi karşılaştırmalı bir karşılaştırması, alüminyumun optimum seçim olduğunu gösterir.Alüminyum levhalar 1000, 1060, 6061 vb. olarak mevcuttur.Daha da yüksek termal iletkenlik ve mekanik özellikler gereksinimlerine bağlı olarak, alüminyum yerine başka metaller kullanıyoruz.Bunlar paslanmaz çelik, bakır, demir ve silikon çeliği içerir.



Metal Yüzey 94V0 SMD 5730 LED Alüminyum PCB 0




Alüminyum LED Uygulama PCB'si:

Lambalar ve Aydınlatma: Bu uygulama alanı, alüminyum PCB'ler için en geniş olanıdır.Piyasadaki LED'ler ve diğer enerji tasarruflu lambalar ve aydınlatma sistemleri, büyük ölçüde alüminyum PCB'leri kullanır.



Güç Modülleri: Doğrultucu köprüler, katı hal röleleri, invertörler ve diğer güç modülleri alüminyum PCB'ler kullanır.



Bilgisayar Elektroniği: Güç kaynakları, CD ve DVD sürücüleri, sabit disk sürücüleri ve Ana kartlar, yaygın olarak alüminyum panoları kullanır.



Otomotiv Sektörü: Güç kaynağı kontrolörleri, ateşleme, elektronik regülatörler, lamba sürücüleri, motor kontrolörleri, alüminyum levhalardan yoğun olarak yararlanmaktadır.



Ofis Otomasyonu: Güç kaynakları, motor sürücüleri, yazıcı kafaları ve diğer güç modülleri alüminyum PCB'ler kullanır.



İletişim Ekipmanı: Verici devre kartları, filtreleme ekipmanı, yüksek frekanslı yükselticiler, anten devreleri tipik olarak alüminyum levhalar kullanır.



Güç Kaynakları: Anahtarlama düzenleyicileri, AC/DC dönüştürücüler, doğrusal düzenleyiciler, termal yönetim için alüminyum PCB'ler kullanır.



Ses Donanımı: Güç amplifikatörleri, ön amplifikatörler, ses amplifikatörleri, dengeli/dengesiz amplifikatörler, giriş/çıkış amplifikatörleri, alüminyum PCB'lerden geniş ölçüde yararlanır.


Metal Yüzey 94V0 SMD 5730 LED Alüminyum PCB 1

Size LED Tüp Işığı için Tek Taraflı PCB, LED Spot Işığı için PCB, LED Lamba için PCB, LED high bay için PCB, LED downlight için PCB, LED tube için PCB kartı sağlayacak bir kaynak arıyorsanız, o zaman sadece buldum.

Shenzhen Yizhuo Electronics Co., Ltd 2012 yılında kurulmuştur, fabrika alanımız 5.000 metrekareden fazladır.100'den fazla işçi ve 20 çalışanımız var. Alüminyum PCB ve FR4 PCB üreticisiyiz, ürünlerimiz aydınlatma, Elektronik, Yeni Enerji, Tıbbi bakım, Otomotiv ve Diğer sektörlerde yaygın olarak kullanılmaktadır. PCB üretim kapasitemiz 120000 m2'ye ulaşabilir. /her ay .

Metal Yüzey 94V0 SMD 5730 LED Alüminyum PCB 2


SSS:
S1.MOQ sınırlı var mı?

C: Sınırlı bir MOQ'umuz yok, kabul ettiğimiz minimum sipariş 1 adettir.

S2: Tüm ürünleriniz UL, ROHS vb. ile sertifikalandırılmış mı?
C: Evet, ISO9001:2015, ISO14001:2015, IFA, UL , SGS, ROHS sertifikalarına sahibiz.

S3: Ürünler için garanti veriyor musunuz?
A: Evet, ürünlerimize 2 yıl garanti veriyoruz.
