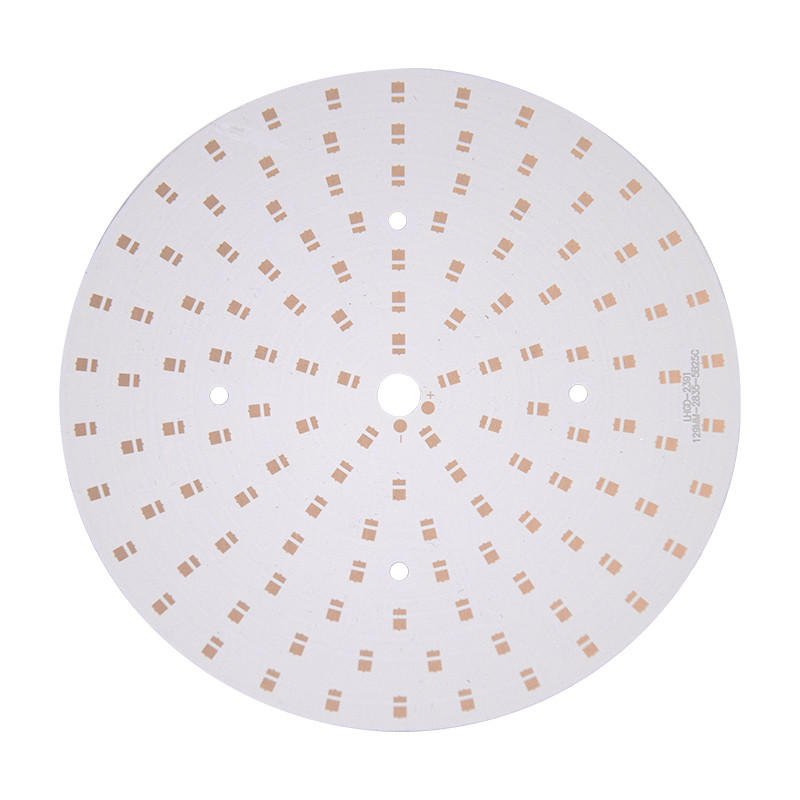

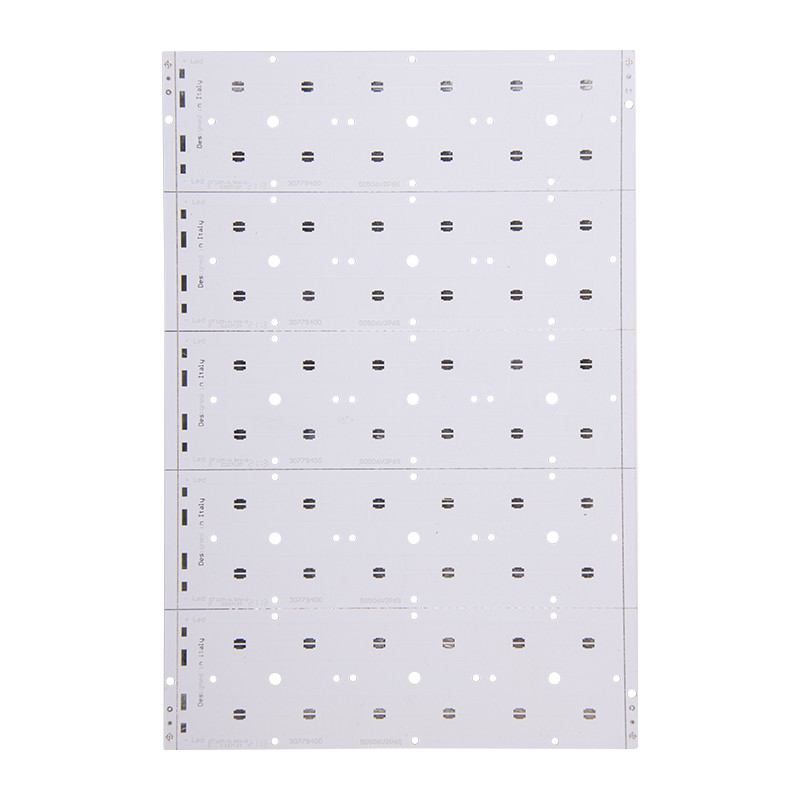

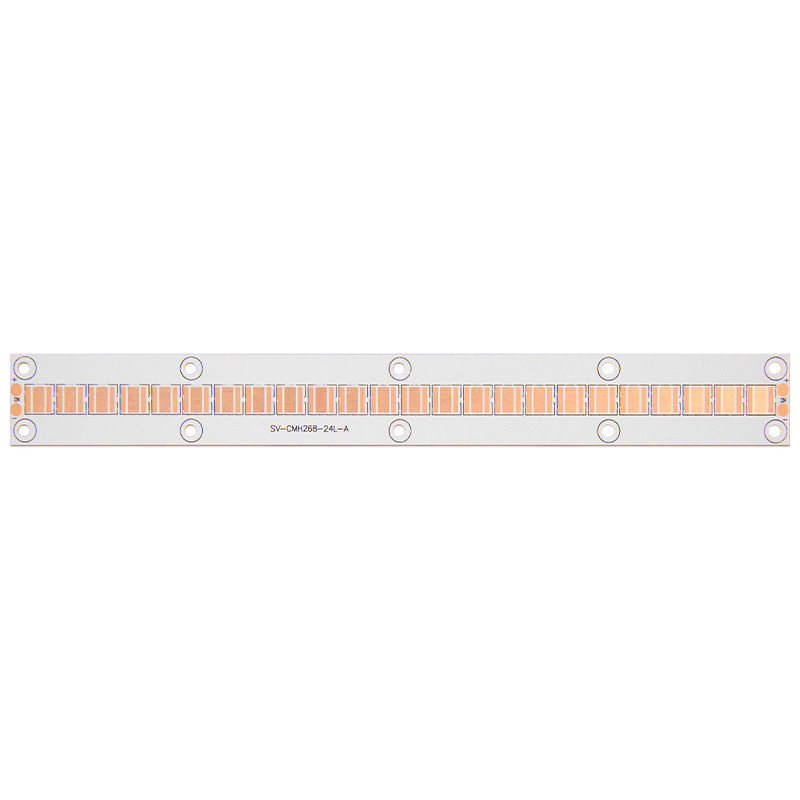

LED Aydınlatma Endüstrisi için Yüksek Güçlü HASL Alüminyum Devre Kartı
Yüksek Güçlü Alüminyum PCB Baskılı Devre Kartı LED Aydınlatma HASL
|
Şartname |
|
1. Yüzey İşlem ---- HASL, Flaş altın Daldırma Altın/Nikel, OSP |
|
2. Katman Sayısı ----- Tek Taraflı, İki taraflı ve çok katmanlı, Özel katman |
|
3. Maks.PCB Boyutu ----- 600mm × 500mm |
|
4. PCB Kalınlığı ----- 0.5-5.0mm |
|
5. Bakır Folyo Kalınlığı ----- H 1 2 3 4 6 10 (oz) |
|
6. Yalıtım Katmanı Kalınlığı ----- 50 75 100 125 150 (um) |
|
7. Metal Taban Tipi ----- Al (1100,5052,6061),Cu, Fe, Paslanmaz Çelik vb. |
|
8. Metal Yüzey ----- 0,5 0,8 1,0 1,2 1,5 2,0 3,0 3,2 (mm) |
|
9. Şekillendirme ----- Kalıp Delme Damgalama Rotası V-Cut |
|
10.Solder Maske Rengi ----- Yeşil, Beyaz, Siyah, Kırmızı, Sarı |
|
11. Minimum Harf Yüksekliği ----- 0,8 (mm) |
|
12. Minimum Harf Çizgi Genişliği ----- 0,15 (mm) |
|
13.Minimum Çizgi Genişliği ----- 0,15 (mm) |
|
14. Minimum Satır Aralığı ----- 0,15 (mm) |
|
15. Minimum Delik Çapı ----- 0,5 (mm) |
|
16. Özel delik ----- Noktaya bakan, fincan deliği |
|
17. Dosya Formatı ----- Gerber,protel |
Alüminyum PCB Uygun Aletler
LED aydınlatma ürünleri
Şu anda, alüminyum PCB, PCB'yi, özellikle LED PCB'yi aydınlatmak için yaygın olarak kullanılmaktadır.Aydınlatma cihazlarının yanı sıra Alüminyum PCB'ye uygun diğer ana senaryolar da vardır.
1. Ses ekipmanı: Giriş, çıkış yükselticisi, dengeli yükselticisi, ses yükselticisi, ön yükselticisi, güç yükselticisi vb.
2. Güç kaynağı ekipmanı:Anahtar regülatörü ` DC / AC dönüştürücü ` SW regülatörü, vb.
3. İletişim elektronik ekipmanı: Yüksek frekanslı yükseltici 'filtre elektrik' iletim devresi.
4. Ofis otomasyon ekipmanları: Motor sürücüsü vb.
5. Otomobil: Elektronik regülatör, ateşleyici, güç kontrolörü vb.
6. Bilgisayar: CPU kartı, disket sürücüsü, güç kaynağı aygıtı vb.
7. Güç modülü: Dönüştürücü, katı hal rölesi, doğrultucu köprüsü vb.
SSS:
Q1: Herhangi bir minimum sipariş miktarı gereksiniminiz var mı?
C: evet, ihtiyacınız olan numune en az 2 parçadır.
Q2:Nakliye maliyeti hakkında nasıl?
C: Nakliye ücreti, malların varış yeri, ağırlığı ve ambalaj boyutuna göre belirlenir.Size nakliye ücretini teklif etmemiz gerekiyorsa lütfen bize bildirin.
S3: Hangi hizmetiniz var?
C: PCB üretiminden PCB montajına, testine, muhafazasına ve diğer katma değerli hizmetlere kadar tek elden hizmet sunabiliriz.
