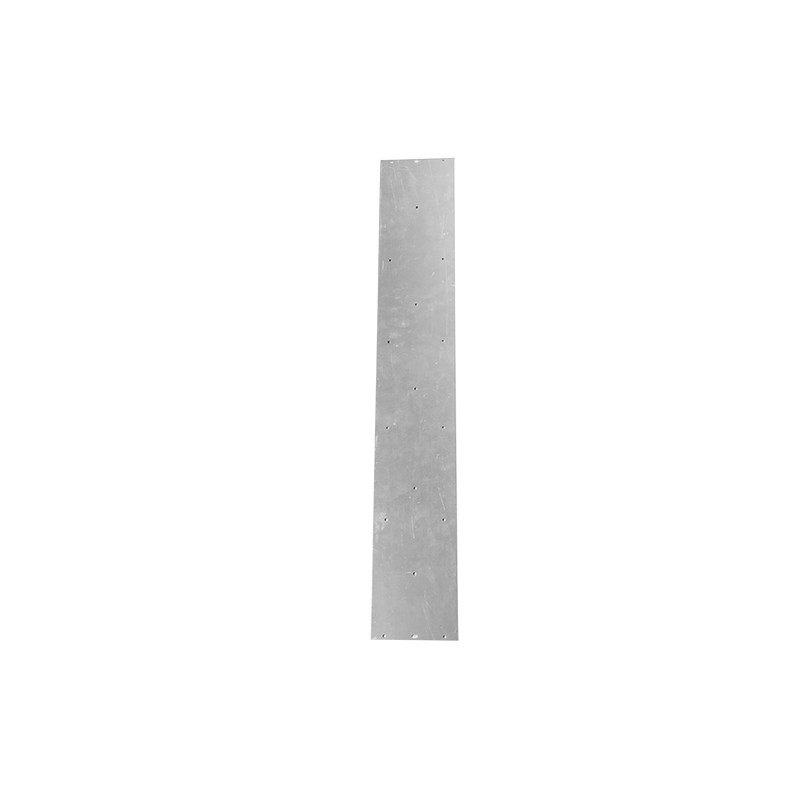

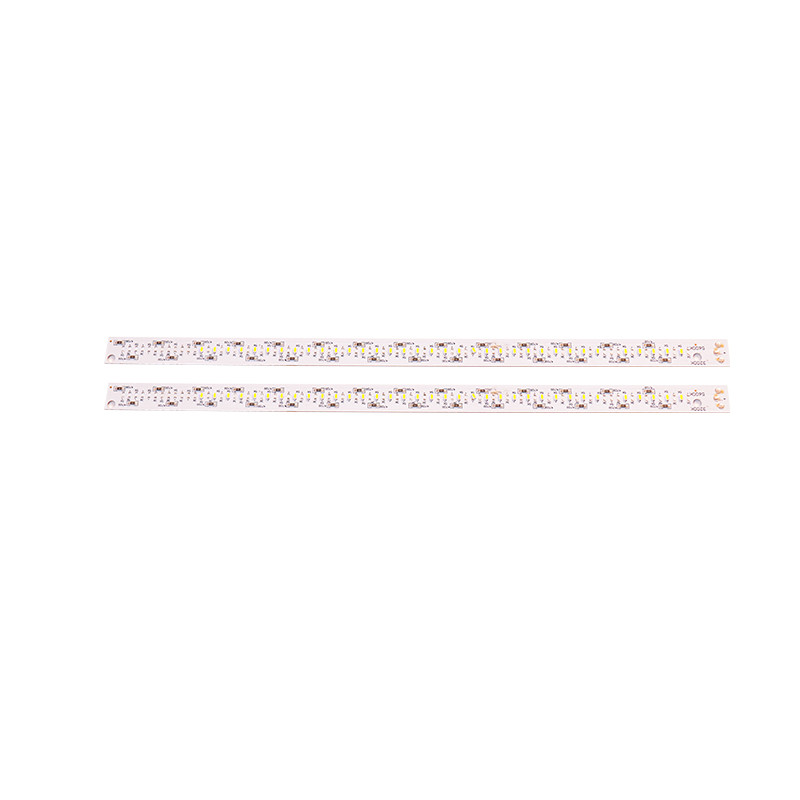

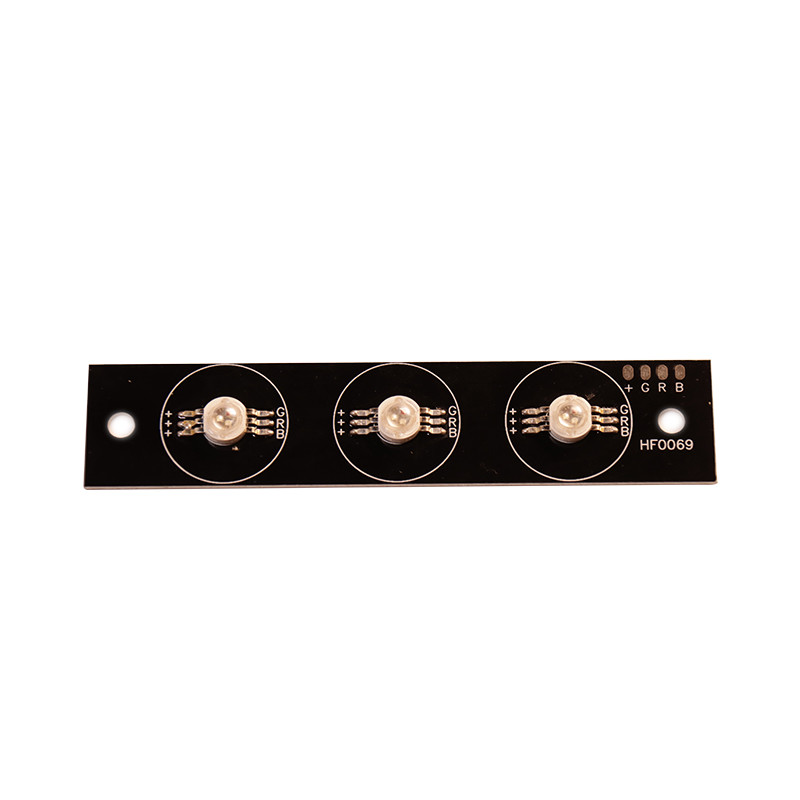

SMD Diyot Boncuk Bileşenleri Serisi için Güç 1W 3W Alüminyum LED PCB
Detaylı Ürün Açıklaması
|
Malzemeler: |
Baz Alüminyum |
kalınlık: |
1.5mm |
|---|---|---|---|
|
Cu Kalınlığı: |
1 oz |
Termal iletkenlik: |
özelleştirme |
|
Lehim Rengi: |
Özelleştirmeye Göre Siyah Beyaz Yeşil |
Efsane: |
özelleştirme |
|
Yüzey Bitmiş: |
LF-HASL OSP |
|
PCB Tipi |
Malzeme Türü |
Malzeme Markası |
|||||||
|
Tek taraflı pcb |
CEM-1 |
SY |
|||||||
|
|
|||||||||
|
Bizim avantajımız |
|||||||||
|
1 |
Atıksu arıtma sisteminden bağımsız kendi sistemimiz var. Gelecekte çok büyük bir geliştirme alanı ve üretim ortamının istikrarı olacağından emin olun. |
||||||||
|
2 |
Esnek çalışma, küçük partilerin üretiminde olabilir. Ayrıca büyük miktarlarda üretebilir. Üretimden hızlı bir şekilde tasarruf edebilir. |
||||||||
|
3 |
24 saat süreyle acil çift numune üretimi, 48 saat süreyle acil Çok Katmanlı numune üretimi. Tamamen müşteri gereksinimlerine göre |
||||||||
|
Dosyalar Hakkında |
|||||||||
|
1 |
Gerber dosyalarınız veya PCB dosyalarınız var |
||||||||
|
2 |
PCB örnekleriniz var.numuneyi bize gönderin.ücretsiz kopyalamak için yardımcı olacağız |
||||||||
|
|
|||||||||
|
Fiyat nasıl hesaplanır |
|||||||||
|
1 |
Örneğin, çift taraflı PCB boyutunuz 100 mm * 200 mm genişliğinde, uzun çift taraflı PCB fiyatı metrekare başına 60 $'dır. Dolayısıyla hesaplama sonucu 100MM*200MM*$60/1000000=$1.2 |
||||||||
|
1 inç=25,4 mm |
|||||||||
|
|
|||||||||
|
Ulaşım hakkında. |
|||||||||
|
Tüm teklifler nakliye maliyetini içermez |
|||||||||
|
|
|||||||||
|
1 |
Size yardımcı olacak bir nakliye şirketi bulursunuz, PCB'yi bitirdiğimizde, doğrudan nakliye şirketinize göndeririz. Doğrudan nakliye şirketine ödenen nakliye ücretlerini size göndeririz. |
||||||||
|
2 |
Nakliye, navlun fiyata dahil olarak size yardımcı oluyoruz. Kilogram hesabında ne kadar para olduğuna göre. |
||||||||
|
3 |
Maliyetlerden tasarruf etmek için. En iyisi, tanıdık bir nakliye şirketiniz var. |
||||||||
2014 yılında kurulan “R Kare SMD Çözümü”, çok çeşitli Tüp Işık Sürücüsü ve Fikstür, Tüp Işık Muhafazası, LED Tüp Işık, LED PCB, LED Taşkın Işık vb. İmalatı yapan önde gelen bir firmayız. Ahmedabad (Gujarat, Hindistan), biz Ortaklık firmasıyız ve sunulan ürünleri belirlenen endüstri normlarına göre üretiyoruz.Değerli müşterilerimiz bu ürünleri bizden makul fiyatlara alabilirler.Bu ürünleri 'QLux' markası altında satıyoruz.“Bayan.Hiral Dhakan” (Satış Müdürü), pazarda dikkat çekici ve güçlü bir konum kazandık.
|
Süreç Yeteneği |
|
|||||||||||||
|
|
||||||||||||||
|
Malzeme Türü: FR4/Alüminyum/Seramik/CEM-1/Bakır/polytef |
Cooper kalınlığı: 0.5-12 OZ |
|||||||||||||
|
Levha Kalınlığı: 0.2-6.0mm |
Min delik boyutu: 0.25mm (bitmiş delik boyutu) |
|||||||||||||
|
Min Çizgi Genişliği/aralığı:0.08mm |
Delme doğruluğu:+/-0.05 |
|||||||||||||
|
Maksimum çalışma boyutu:520*620mm(21.25x24.5 inç) |
Min İç katman kalınlığı: 0.1mm |
|||||||||||||
|
Bitmiş HAL yüzeyi için minimum kalınlık Levhası: 0.4mm |
Sertifika: Rohs, Iso9001, UL (sertifikada) |
|||||||||||||
|
Minimum kalınlık 4 katman: 0.4mm |
Minimum kalınlık 6 katman: 0.6mm |
|||||||||||||
|
Min/Maks katman sayısı : 1/20 |
Laminasyon düzgünlüğü :+/-0.05mm |
|||||||||||||
|
Min SMD Aralığı: 0.125mm |
İnce Adım Arası Minimum Baraj: >0.1mm |
|||||||||||||
|
Katmandan Katmana kayıt: <0.1mm |
Empedans kontrolü:+/-5% |
|||||||||||||
|
Diferansiyel empedans:+/-10% |
Tahta yay/büküm toleransı:<%0.7 |
|||||||||||||
|
Kaplama en boy oranı: <8:1 |
Kaplama COV: <%10 |
|||||||||||||
|
Yüzey İşlem: LF-HASL, Daldırma Altın/Kalay/Gümüş ./Kaplama Altın/OSP, |
PTH arka ışığı: 9-9,5 seviye |
|||||||||||||
|
Lehim Maskesi: Yeşil, Kırmızı, Mavi, Beyaz, Siyah, Sarı. |
Kaplama genişletilebilirliği:>%15 |
|||||||||||||
Neden Bizi Seçmelisiniz?
1) Shenzhen Yizhuo Electronics Co., Ltd 2012 yılında kurulmuştur, fabrika alanımız 5.000 metrekareden fazla, 120 işçi
2) ISO 9001:2008 dahil olmak üzere iyi kalite kontrol sistemlerimiz var;
3) Fabrikamız CE, ROHS, UL sertifikasına sahiptir.
4) Kullandığımız tüm bileşenler Yeni ve Orijinaldir;
5) PCB tasarımından, 1-32 katman PCB imalatından, bileşen tedarikinden, PCB Montajından Tam Ürün Montajına kadar tek elden hizmet sağlanabilir.
SSS:
Q1: Herhangi bir minimum sipariş miktarı gereksiniminiz var mı?
A: hayır, ihtiyacınız olan örnek en az 2 parça.
S2.PCB PCBA teklifi için ne gereklidir?
A: PCB: Miktar, Gerber dosyası ve Teknik gereksinimler (malzeme, yüzey işleme, bakır kalınlığı, levha kalınlığı,...)
S3: Nakliye ücretine ne dersiniz?
C: Nakliye ücreti, malların varış yeri, ağırlığı ve ambalaj boyutuna göre belirlenir.Size nakliye ücretini teklif etmemiz gerekiyorsa lütfen bize bildirin.
