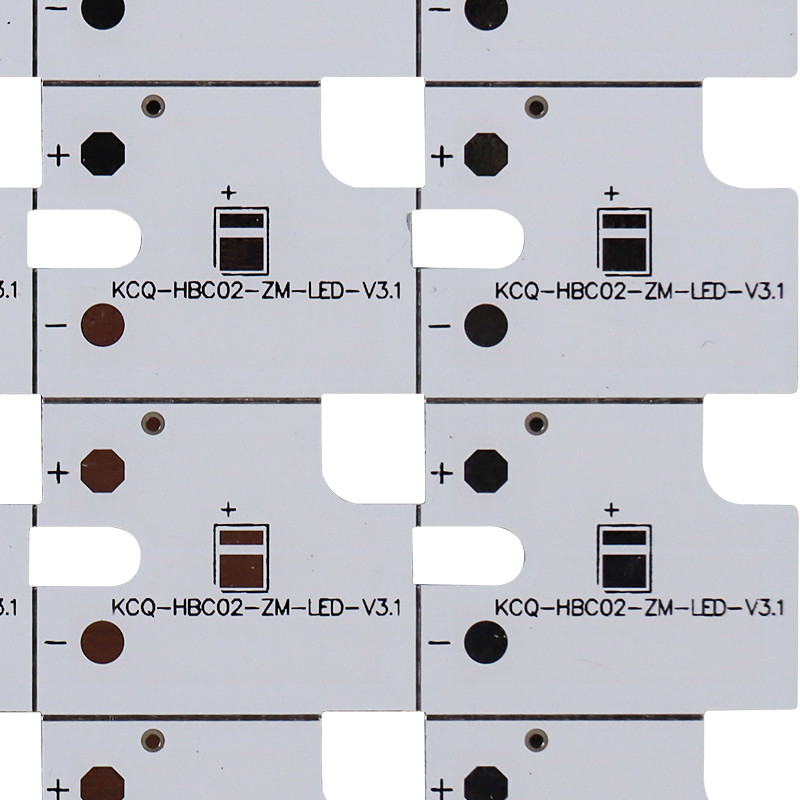

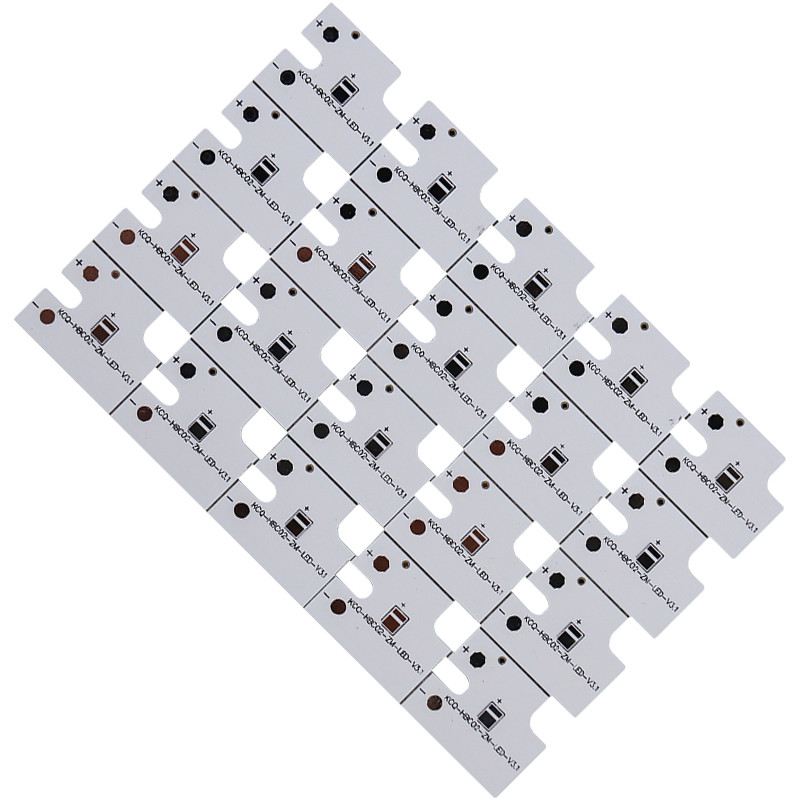

ROHS Alüminyum Taban Özel LED PCB 94V0 Tek Katmanlı Devre Kartı

MCPCB LED Kurulu Alüminyum ROHS yuvarlak 94v-0 pcb Kurulu PCBA Devreleri

Alüminyum PCB'ler nelerdir?

Alüminyum baskılı devre kartları, elektronik ürünler için ısıyı dağıtma özelliğine sahiptir.Alüminyum PCB, en yaygın kullanılan türlerden biridir.Standart FR4 laminat ve bir alüminyum çekirdeğe sahiptir.Devre kartı, sahip olduğu termal kaplamalı bir katman yardımıyla ısının etkili bir şekilde dağıtılmasına yardımcı olur.Bu baskılı devre kartları en çok sıkı toleranslar ve yüksek güç içeren uygulamalarda kullanılır.

Alüminyum PCB'deki Üç Katman

Alüminyum PCB'ler, diğer PCB türlerine göre farklı tasarlanır ve üretilir.Bu baskılı devre kartı üç ana katmandan oluşur.

1. Devre Katmanı
   Alüminyum devre kartının devre katmanı bir bakır folyodan oluşur.Bu bakır folyolar, 1 ila 10 ons arasında değişen ağırlıklarda kullanılabilir.

2. Isı Yalıtım Katmanı
   Devre kartının ısı yalıtım katmanı seramik polimerden yapılmıştır.Bu polimer iyi bir termal dirence ve viskoelastik özelliklere sahiptir.En önemli katmandır ve devre kartının potansiyel mekanik ve termal streslerden korunmasına yardımcı olur.

3. Temel katman
   Taban katmanı, alüminyum alaşımlı alt tabakadan oluşur.Bu tür PCB'ler, açık delik teknolojisi için ideal bir eşleşmedir.İçlerinde alüminyum varlığı sayesinde.

Alüminyum PCB Nasıl Üretilir?

Bir alüminyum PCB üretme sürecinde, devre katmanı ile taban katmanı arasına ince bir dielektrik katmanı eklenir.Bu dielektrik tabakası hem elektriksel olarak yalıtkandır hem de termal olarak iletkendir.Dielektrik katman eklendikten sonra devre katmanı veya bakır folyo kazınır.Bu, gerekli deseni elde etmenizi sağlar.Devre kartının metal taban katmanı, ince bir dielektrik yardımıyla devredeki tüm ısının atılmasına yardımcı olur.

Alüminyum PCB'lerin Kullanım Alanları Nelerdir?

Alüminyum baskılı devre kartları en yaygın ve yaygın olarak kullanılan devre kartları arasındadır?Kullanımlarını aşağıdaki gibi çok çeşitli uygulamalarda bulurlar:

1. Sinyal İşaretçileri

2. Cerrahi Aydınlatma Aletleri

3. Güç İletim Sistemleri

4. Yüksek Güçlü Tarayıcılar

5. Otomotiv Panoları

6. İç aydınlatma

7. Güç Dönüştürücüler

8. Tıbbi Ameliyathane Aydınlatması

9. Peyzaj Aydınlatması

10. Kuyruk Işık Grupları
