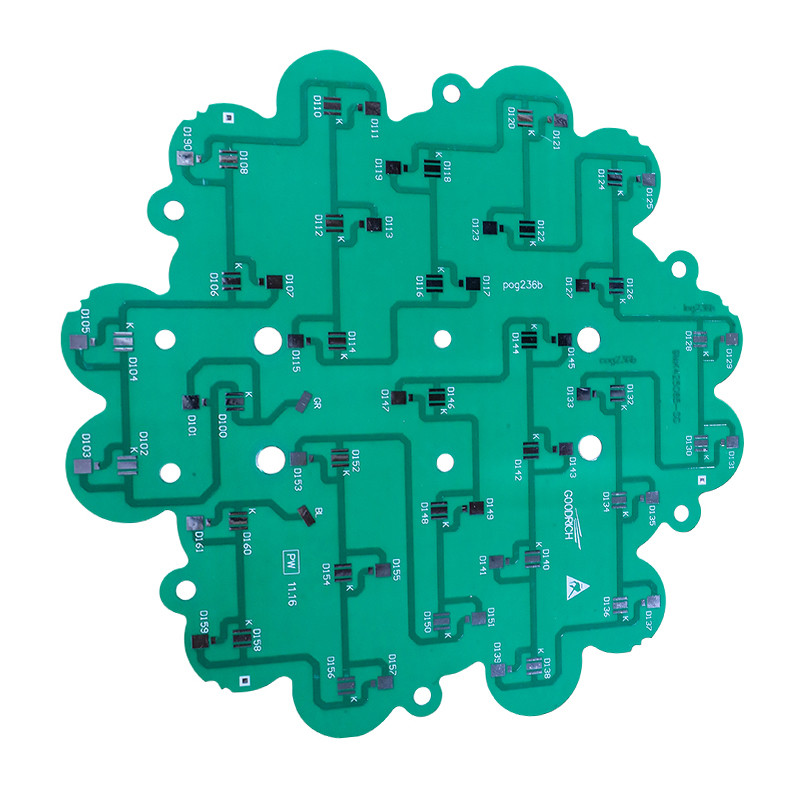

Alüminyum Tabanlı PCB Panoları 1 katmanlı 2mm 2oz Baskılı Devre Kartı
Ürün Detayları
| Model numarası. | HMY-808 | özelleştirilmiş | özelleştirilmiş |
| Katmanlar | 1 ~ 16 katman | Menşei | Shenzhen Çin |
| Temel malzeme | FR4, Yüksek Tg FR4, Halojensiz, Isola, Rogers, Alüminyum | ||
| Bitmiş Levha Kalınlığı | 0,2~3,8 mm | Bakır Kalınlığı | 0,5 oz ~ 6 oz |
| Yüzey İşlem | HASL,ENIG,OSP,Immersion Silver,ImmersionTin, | Maksimum altın kaplama kalınlığı | 50 mikro inç |
| serigrafi rengi | Beyaz, Siyah, Yeşil, Sarı, Kırmızı, Mavi | ||
| Min iz Genişliği | 0.075mm(3mil) | Min İzleme Alanı | 0.075mm(3mil) |
| Min bitmiş delik boyutu | Lazer delikleri için 0.1mm (4mil);Mekanik delikler için 0,2 mm (8 mil) | ||
| Maksimum bitmiş boyut | 600mm*900mm | Delik Toleransı | PTH:±0.076mm(+/-3mil), NTPH:±0.05mm(+/-2mil) |
| Lehim maskesi rengi | Yeşil, Beyaz, Siyah, Kırmızı, Sarı, Mavi,Mat -Siyah,Mat-Yeşil | Empedans Kontrolü | ±%10 |
| Profil Delme | Yönlendirme, V-CUT, Pah, Delme | Özel Delikler | Kör/Gömülü delikler, Gömme delikler |
| Referans Standardı | IPC-A-600H Sınıf 2, Sınıf 3, | sertifika | UL, ISO9001, ROHS.SGS,CQC |
| paket | Vakum ve Karton | ||
Paketleme
Paketleme Detayları: Vakumlu Karton Kutu Antistatik torba iç Teslimat.
Teslim Süresi: Mevduattan 2 ila 15 gün sonra
SSS
S1: Kaliteden nasıl emin oluyorsunuz?
•: Ürünümüzün tamamı, Uçan Sonda Testi (örnek için), E-testi (kütle) veya AOI dahil olmak üzere %100 test edilmiştir.
Q2.Üretim için ne sunmam gerekiyor?
•Miktar, Gerber dosyası ve Teknik gereksinimler(malzeme, yüzey bitirme işlemi, bakır kalınlığı, levha kalınlığı,...)
S3.Üretim için hangi dosya formatlarını kabul ediyorsunuz?
•Gerber dosyası: CAM350 RS274X
•PCB dosyası: Protel 99SE
S4. Üretim için size gönderdiğimde PCB dosyalarım güvende mi?
•Müşterinin telif hakkına saygı duyuyoruz ve yazılı olarak bize ulaşmadıkça dosyalarınız ile asla başkası için PCB üretmeyeceğiz.Sizden izin almayacağız, bu dosyaları başka herhangi bir 3. şahısla paylaşmayacağız.
S5: Minimum sipariş miktarınız nedir?
• Minimum Sipariş Adedimiz 1 ADET'tir.
