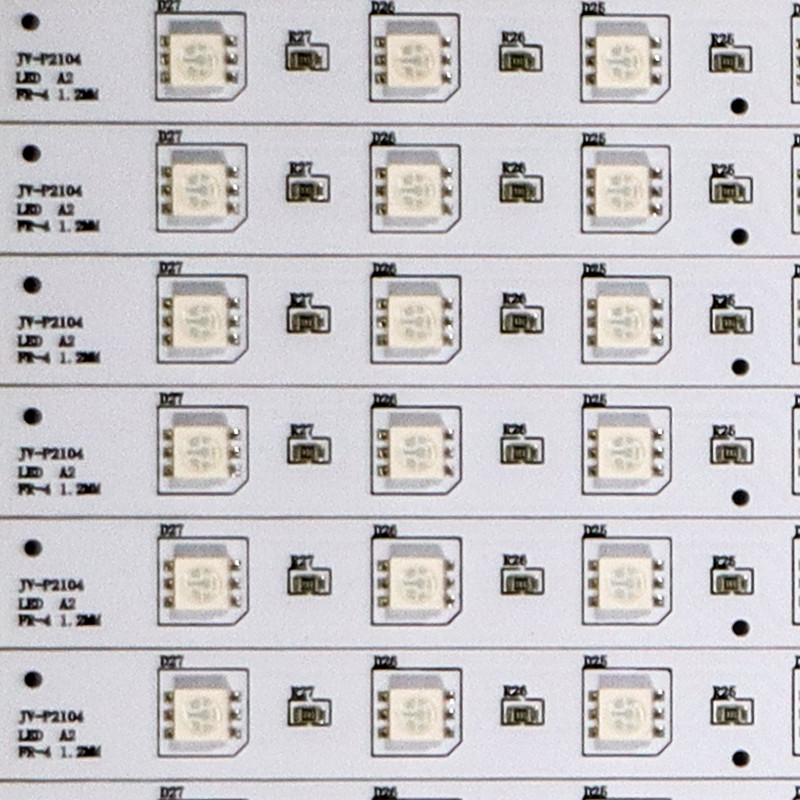

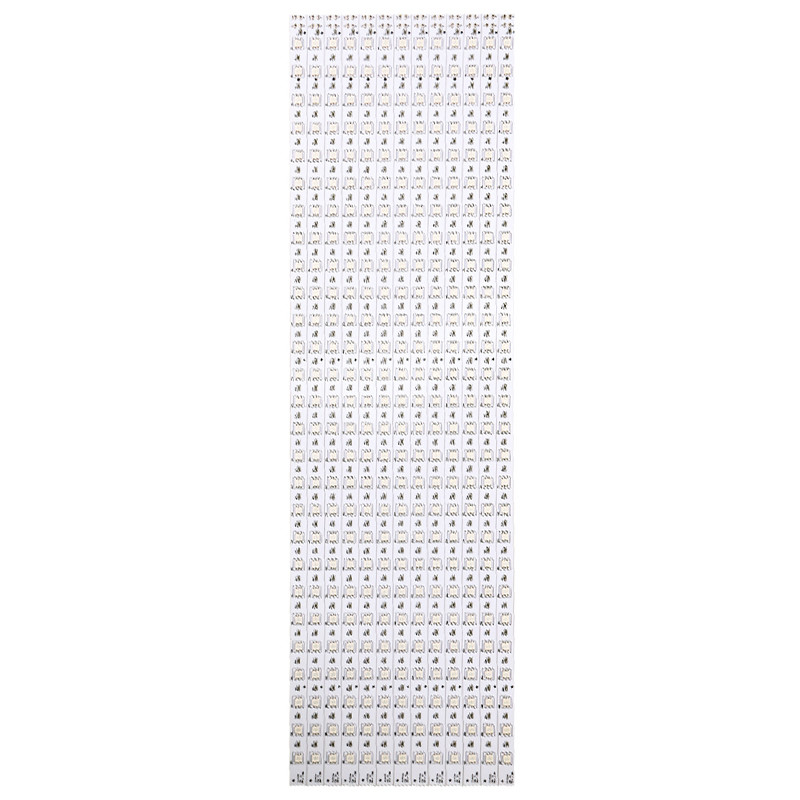

OEM 94V0 Çok Katmanlı PCB'ler LED Tüp Işık Özel Baskılı Devre Kartı
Pcb 94vo OEM çok katmanlı pcb led tüp ışık mcpcb led pcb kartı kaya ışığı
Alüminyum PCB'lerin Sınıflandırılması: Alüminyum PCB'ler temel olarak üç kategoriye ayrılır.
1: Evrensel Alüminyum PCB: Burada kullanılan dielektrik katman, önceden emprenye edilmiş epoksi cam elyaftan yapılmıştır.
2: Yüksek Termal İletken Alüminyum PCB: dielektrik katman epoksi reçineden yapılmıştır.Kullanılan reçine yüksek ısı iletkenliğine sahip olmalıdır.
3: Yüksek frekanslı Alüminyum PCB: dielektrik katman, prepreg poliolefin veya poliimid reçine cam elyafından oluşur.
Alüminyum PCB'lerin Üretim Zorlukları:
Neredeyse tüm alüminyum PCB'lerin üretim süreci esasen aynıdır.Burada ana üretim süreçlerini, zorluklarını ve çözümlerini tartışacağız.
Bakır Aşındırma: Alüminyum PCB'lerde kullanılan bakır folyo nispeten daha kalındır.Bununla birlikte, bakır folyo 3 oz'un üzerindeyse, dağlama için genişlik telafisi gerekir.Tasarımın talebine uygun değilse, aşındırma sonrası iz genişliği tolerans dışı olacaktır.Bu nedenle iz genişliği telafisi doğru bir şekilde tasarlanmalıdır.Aşındırma faktörlerinin üretim sürecinde kontrol edilmesi gerekir.
Lehim Maskesi Baskısı: Kalın bakır folyo nedeniyle alüminyum PCB'nin lehim maskesi baskısında zorluk vardır.Bunun nedeni, iz bakır çok kalınsa, kazınmış görüntünün iz yüzeyi ile taban tahtası arasında büyük bir farka sahip olacağı ve lehim maskesi baskısının zor olacağıdır.Bu nedenle, iki kez lehim maskesi baskısı kullanılır.Kullanılan lehim maskesi yağının kaliteli olması gerekir ve bazı durumlarda önce reçine dolgusu daha sonra lehim maskesi yapılır.
Mekanik İmalat: Mekanik imalat süreci, dahili olarak bırakılan mekanik delme, kalıplama ve v-skorlama vb. işlemleri içerir.Bu, elektriksel gücü azaltma eğilimindedir.Bu nedenle, ürünlerin düşük hacimli üretimi için elektrikli freze ve profesyonel freze kullanılmalıdır.Delme parametreleri çapak oluşmasını önlemek için ayarlanmalıdır.Bu, mekanik üretiminize yardımcı olacaktır.
|
Miktar
|
Minimum miktar: 1 adet.Prototip, küçük sipariş, toplu sipariş, her şey yolunda
|
|
Gerekli dosyalar
|
PCB: Gerber dosyaları (CAM, PCB, PCBDOC)
|
|
Bileşenler: Malzeme Listesi (BOM listesi)
|
|
|
Montaj: Pick-N-Place dosyası
|
|
|
PCB Panel Boyutu
|
Min boyutu: 0.25*0.25 inç (6*6mm)
|
|
Maksimum boyut: 20*20 inç(500*500mm)
|
|
|
PCB Lehim Tipi
|
Suda Çözünür Lehim Pastası, RoHS kurşunsuz
|
|
Bileşen ayrıntıları
|
0201 boyutuna kadar pasif
|
|
BGA ve VFBGA
|
|
|
Kurşunsuz Talaş Taşıyıcılar/CSP
|
|
|
Çift taraflı SMT Montajı
|
|
|
0.8mils'e kadar İnce Aralık
|
|
|
BGA Tamir ve Reball
|
|
|
Parça Çıkarma ve Değiştirme
|
|
|
bileşen paketi
|
Kesilmiş Bant, Tüp, Makaralar, Gevşek Parçalar
|
|
PCB montaj süreci
|
Delme ----- Maruz Kalma ----- Kaplama ----- Dağlama ve Sıyırma ----- Delme ----- Elektrik Testi ----- SMT ----- Dalga
Lehimleme ----- Montaj ----- BİT ----- Fonksiyon Testi ----- Sıcaklık ve Nem Testi |
SSS:
S1.Kalitenizi kontrol etmek için nasıl numune alabilirim?
C: Fiyat onayından sonra, test ve değerlendirmeniz için numune siparişi verebilirsiniz.
