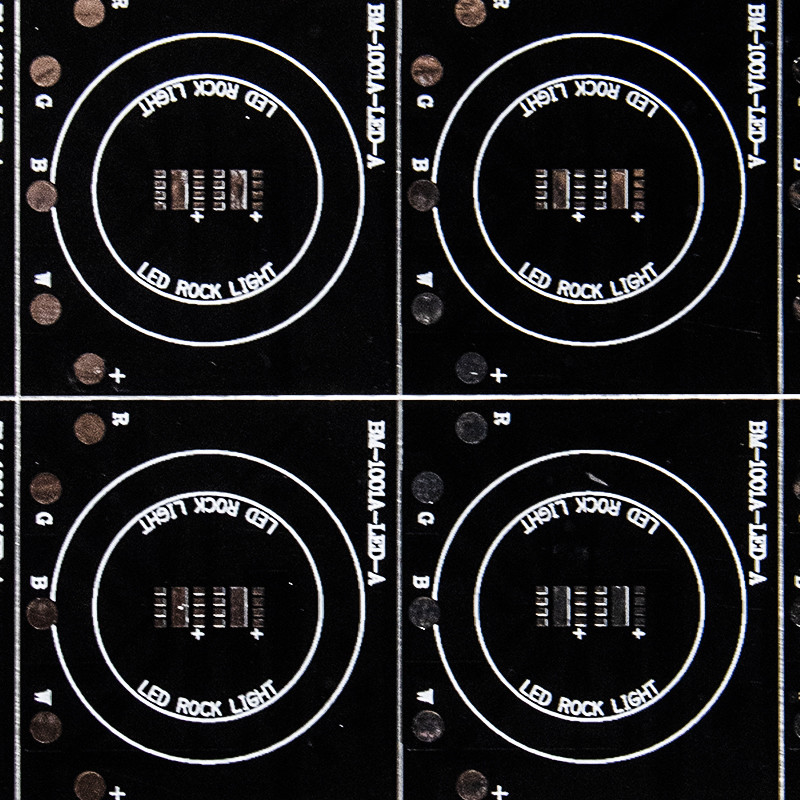

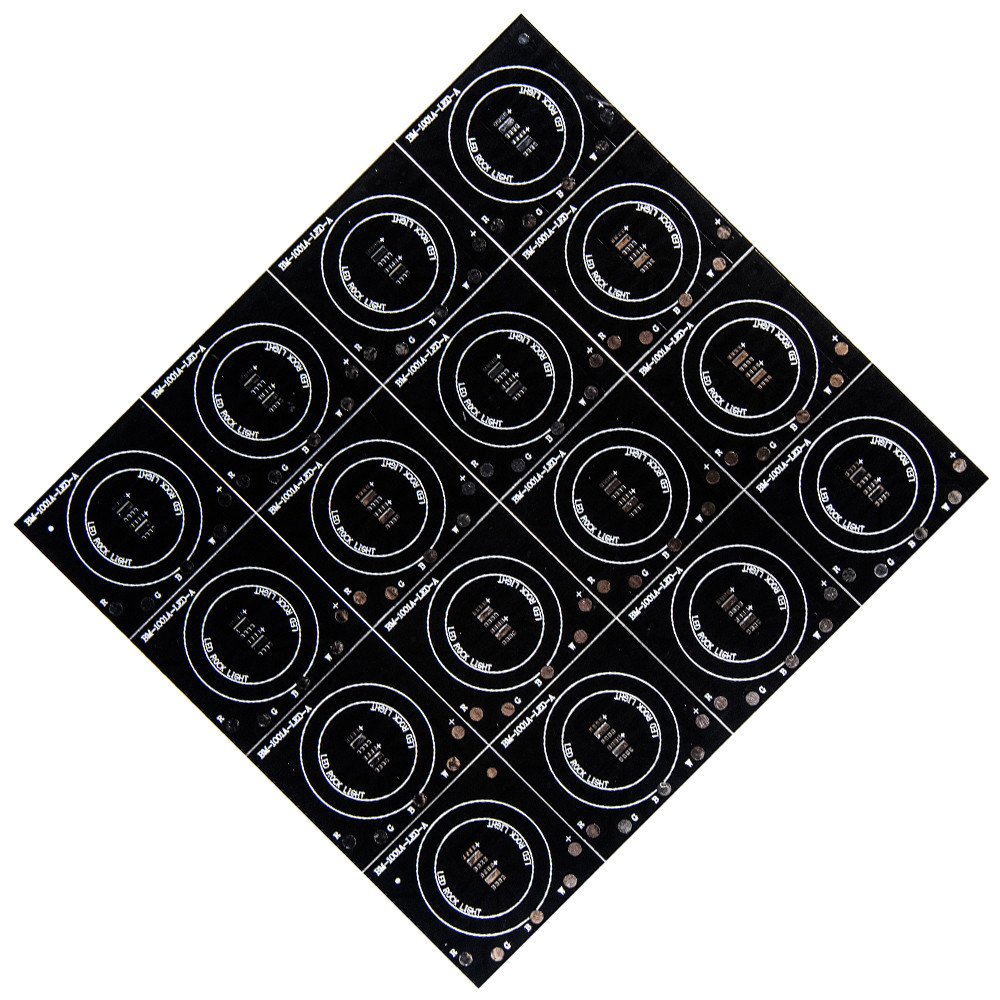

Ağır Bakır HASL ENIG Altın Parmak 2 Taraflı PCB Siyah Lehim Maskesi
Siyah Lehim Maskesi Alüminyum Pcb Üreticisi Sıcak Led Ürün İçin Ağır Bakır
| Numara. | Kalem | Seri üretim | Prototip |
| 1 | Katmanlar | 1-8 Katmanlar | 1-36 Katmanlar |
| 2 | Maks.Panel Boyutu | 600*770mm( 23.62″*30.31″) | 600*770mm(23.62″*30.31″) 500*1200mm(19.69″*47.24″) |
| 3 | Maks. Levha Kalınlığı | 8,5 mm | 8,5 mm |
| 4 | Min.Tahta kalınlığı | 2L:0.3mm, 4L:0.4mm, 6L:0.8mm |
2L:0.2mm, 4L:0.4mm. 6L: 0,6 mm |
| 5 | Min İç Katman Açıklığı | 0.1mm(4mil) | 0.1mm(4mil) |
| 6 | Min Çizgi genişliği | 0,075 mm (3/3 mil) | 0,075 mm (3/3 mil) |
| 7 | Min Çizgi alanı | 0,075 mm (3/3 mil) | 0,075 mm (3/3 mil) |
| 8 | Min.Delik Boyutu | 0.15mm(6mil) | 0.15mm(6mil) |
| 9 | Min kaplama delik kalınlığı | 20um(0.8mil) | 20um(0.8mil) |
| 10 | Min Kör/Gömülü delik boyutu | 0.1mm(4mil) | 0.1 mm (1-8 katman) (4mil) |
| 11 | PTH ÇapıHoşgörü | ±0.076mm(±3mil) | ±0.076mm(±3mil) |
| 12 | PTH Dışı Çap.Hoşgörü | ±0.05mm(±2mil) | ±0.05mm(±2mil) |
| 13 | Delik Konumu Sapması | ±0.05mm(±2mil) | ±0.05mm(±2mil) |
| 14 | ağır bakır | 4oz/140μm | 6oz/175μm |
| 15 | Min S/M Aralığı | 0.1 mm (4mil) | 0.1 mm (4mil) |
Siyah lehim maskesi Alüminyum PCB Devre Katmanı
Devre katmanı (yaygın olarak kullanılan elektrolitik bakır folyo), baskılı devreyi oluşturmak için kazınmıştır, FR4 malzemesine kıyasla, Alüminyum PCB, aynı kalın devre katmanı ve aynı iz genişliği olduğunda daha yüksek elektrik akımı taşıyabilir.
Alüminyum PCB'lerin Performansı:
Alüminyum PCB'ler boyutsal kararlılık ve sabit boyut gösterir.Örneğin 30-140 dereceden ısıtıldıklarında boyutlarında sadece %2,5-%3,0 oranında bir değişiklik olmuştur.
Alüminyum PCB'lerin ısıyı çözerken gösterdiği performans, sıradan FR4 PCB'lere kıyasla oldukça iyidir.Örneğin, 1,5 mm kalınlığındaki bir FR4 PCB, watt başına 20-22 derecelik bir termal dirence sahip olurken, 1,5 mm kalınlığındaki bir alüminyum PCB, watt başına yaklaşık 1-2 derecelik bir termal dirence sahip olacaktır.
Her maddenin kendi termal genleşme katsayısı vardır.Bakır(18ppm/C) ve alüminyumun (22ppm/C) CTE'si oldukça yakındır.Alüminyum PCB'ler Termal yayılım açısından iyi çalıştıkları için ciddi büzülme veya gelişme sorunları yaşamazlar.Olağanüstü çalışırlar ve dayanıklı ve güvenilirdirler.
SSS:
S1.Nakliye maliyeti hakkında nasıl?
C: Nakliye ücreti, malların varış yeri, ağırlığı ve ambalaj boyutuna göre belirlenir.Size nakliye ücretini teklif etmemiz gerekiyorsa lütfen bize bildirin.
S2: Tüm ürünleriniz UL, ROHS vb. ile sertifikalandırılmış mı?
C: Evet, ISO9001:2015, ISO14001:2015, IFA, UL , SGS, ROHS sertifikalarına sahibiz.
Q3: PCB/PCBA hizmetlerinizin ana ürünleri nelerdir?
A: Endüstriyel kontrol, Otomotiv, Tıbbi Ekipman, Haberleşme Elektroniği, Güvenlik Cihazları.
